1000 Bar Yüksek Hassasiyetli Dijital Manometre

[ Wika CPG-1500 – ±0.025 % ]

  • Ölçüm aralığı 0 – 10.000 Bar
  • ± 0.1 % FS std. hassasiyet
  • BSP ve NPT bağlantı opsiyonu
  • Otomatik skalalı LCD ekran
  • Güç kaynağı 3 x 1.5 V AA pil
  • Opsiyonel arka aydınlatma
  • Min / Maks hafıza özelliği
  • Entegre veri kaydedici seçeneği
  • Wifi üzerinden yazılım ile iletişim
  • ISO, CE ve kalibrasyon belgeli
  • Marka WIKA, Menşei ALMANYA
  • Hidrotork tarafından teknik destek

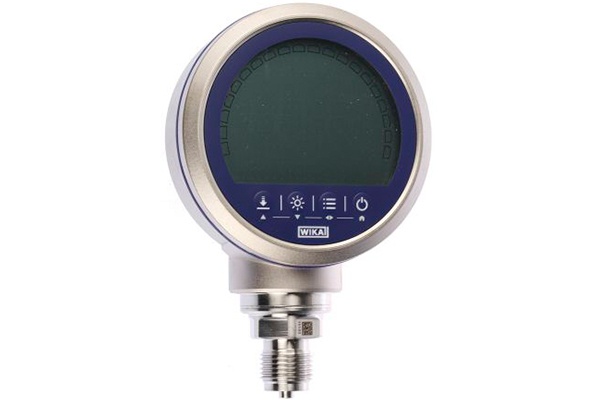

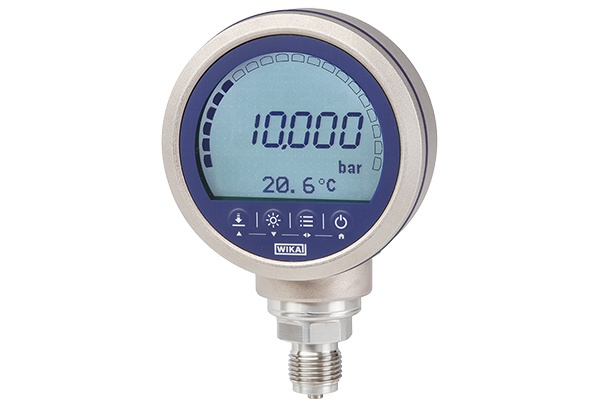

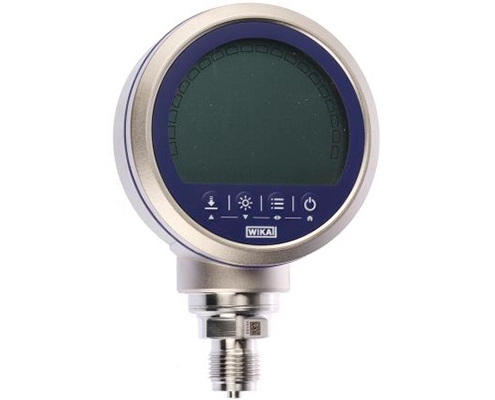

CPG-1500 Serisi Dijital Manometre
CPG1500 modeli hassas dijital basınç göstergesi en son teknoloji kullanılarak üretilmiştir. Tüm bileşenler üretim sırasında katı kalite ve çevre kriterlerine tabidir. Model CPG1500 hassas dijital basınç göstergesi, analog manometre prensibi ile sadece dijital kalibratörlerle eşleştirilen bir seviyede çalışır. Dijital ölçüm teknolojisinin doğruluğu ve analog bir göstergenin basitliği, performans, kullanım kolaylığı ve cihaz özellikleri CPG1500’ü öne çıkarmaktadır.

CPG1500 hassas dijital basınç göstergesi, bir kalibrasyon aracı ve ayrıca yüksek hassasiyetli basınç ölçümü gerektiren herhangi bir uygulama için kullanılabilir.

Opsiyonel ve Kolay Kullanım

Birçok kullanıcı tarafından yapılandırılabilir işlevler CPG1500’de uygulanmıştır (ör. günlük kaydı, örnekleme hızı, dara, sönümleme, otomatik kapanma ve Min-Maks ölçümü).
Yeni ve yenilikçi menü navigasyonu ile basit kullanım sağlanır.
330° döndürülebilir alet başlığı ile kolay kullanım sunar.
Entegre çubuk grafik ekran ve geniş metin alanı ile net ekran, en geniş ölçüm noktalarının etkili analizine yardımcı olur.
MIN/MAX fonksiyonu ile, en yüksek ve en düşük basınçlara hemen erişilip otomatik olarak kaydedilir.
CPG1500, 4 işlev düğmesiyle kontrol edilir, her düğmede bir ana ve ikincil bir işlev mevcuttur.CPG1500, entegre bir veri kaydediciye sahiptir.

Cihaz için voltaj kaynağı olarak 3 AA alkalin pil kullanılır. Bunlar teslimata dahildir. Sürekli çalışma için pil ömrü süresi 2.500 saate kadardır (arka aydınlatma olmadan ve WIKA-Wireless devre dışı bırakıldığında). Ekranın sağ üst yarısında pil kapasitesi için bir sembol vardır.

-10 … +50 °C (14 … 122 °F) aralığında sıcaklık telafisi sağlar.

Okumalar, 26 basınç ve 5 seviye birimden birinde veya müşteriye özel birimlerde görüntülenebilir, böylece karmaşık dönüşümler önlenir.

İsteğe bağlı olarak CPG1500, darbeye dayanıklı bir koruyucu lastik kapakla donatılabilir.

CPG1500, fabrikada “bar” veya “psi” basınç birimine ayarlanmıştır. Ayrıca menü üzerinde 31 önceden tanımlanmış basınç ve seviye birimi mevcuttur.

5 dak, 15 dak, 30 dak veya Kapalı olarak dört farklı biçimde otomatik kapanma ayarlanabilir.Görüntü hızı kalıcı olarak 3xekran yenileme / saniye olarak ayarlanır.

Parça No Model Tork Aralığı Alyan Sürücü Ölçek Uzunluk Ağırlık
Wera N.m cN.m inch Nm mm kg
05074780001 7430 ESD¹ 0.1 – 0.34 10-34 1/4″ 0.015 142 0.107
05074782001 7431 ESD¹ 0.3 – 1.0 30-100 1/4″ 0.05 142 0.107
05074784001 7432 ESD¹ 0.9 – 1.5 90-150 1/4″ 0.05 142 0.107
05074730001 7440 ESD 0.3 – 1.2 30-120 1/4″ 0.05 155 0.138
05074731001 7441 ESD 1.2 – 3.0 120-300 1/4″ 0.1 155 0.138

¹: Ayarlama yapmayı kolaylaştırmak için dahili büyüteç bulunur. Bu ürünlerin gösterge birimi cN.m’dir.

Hassasiyet

Standart : % 0.1 FS

Opsiyonel : % 0.05 FS

% 0.025 FS

Proses Bağlantı

Standart ≤ 1,000 bar (≤15,000 psi)

G 1/2″ B, G 1/4″ B, 1/2” NPT, 1/4″ NPT, G 1” B flush, G 1/2″ B flush

Yüksek Basınç > 1,000 bar (> 15,000 psi)

M16 x 1.5 F

M20 x 1.5 F

9/16 – 18 UNF

Birim

Standart : psi, bar

Opsiyonel : mbar, kg/cm², Pa, hPa, kPa, Mpa, mmH2O, mH2O, inH2O, inH2O (4 °C), inH2O (20 °C), inH2O (60 °F), ftH2O, mmHg, cmHg, inHg, inHg (0 °C), inHg, (60 °F), kp/cm², lbf/ft², kN/m², atm, Torr, micron ve kullanıcı tanımlı birimler

Hafıza

Standart : Min./Maks.

Opsiyonel : Entegre veri kaydedici

Tarama hızı

Ölçüm oranı, gerekli ölçüm tipine uyacak şekilde kullanıcı tanımlı olabilir. Standart uygulamalar genellikle saniyede üç ölçülen değer kullanır. Gerekirse, bu oran saniyede 50 ölçüm değerine kadar artırılabilir. Bir enerji tasarrufu fonksiyonuyla, CPG1500 otomatik olarak “uyku” moduna geçer, bu modda pil ömrü 2,500 saate kadar artırılabilir. Örnekleme oranı, basıncın ne sıklıkla ölçüldüğünü tanımlar. Seçenekler saniyede 1, 3, 10 ve 50 ölçüm veya kaydedici aralığı mevcuttur. En kısa yanıt süresi saniyede 50 ölçümdür. Kayıt hızı süresi ölçüm hızından daha uzunsa, CPG1500 ortalamayı alacaktır.

Kod CPG1500-16 CPG1500-25 CPG1500-40 CPG1500-60 CPG1500-100 CPG1500-250 CPG1500-700 CPG1500-1000
Ölçüm Aralığı 0 … 16 bar 0 … 25 bar -1 … 40 bar  0 … 60 bar  0 … 100 bar  0 … 250 bar  0 … 700 bar  0 … 1000 bar
Hassasiyet % 0.1 FS (% 0.05 – % 0.025 opsiyonel)

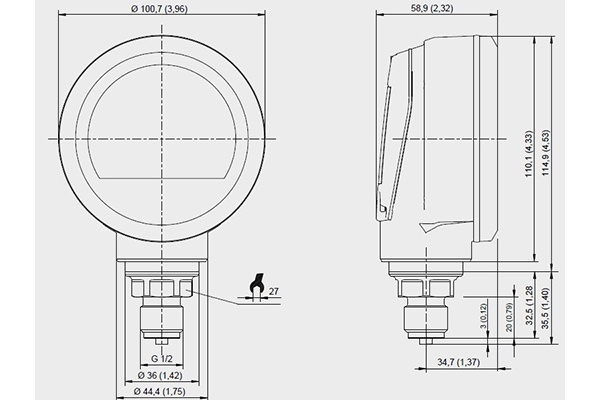

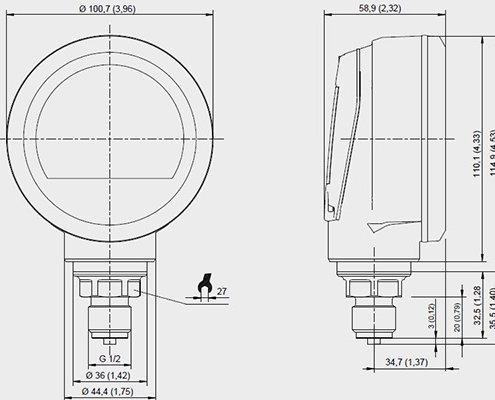

Manometre Çapı Ø 100 mm
Bağlantı Dişi G 1/4” G 1/2”
Ölçüm Ortamı Hidrolik akışkan –  Su –  Gaz – Hava
Ekran 5.1/2 5.1/2 5.1/2 5.1/2 5.1/2 5.1/2 5.1/2 5.1/2
Ölçü Birimleri Bar, PSI, MPa, kPa, kg/cm²
Ölçüm Hafızası Min. / Maks.
Çalışma Ortam Sıc. -10 … +50 °C (14 … 122 °F)
Depolama Ortam Sıc. -20 … +70 °C (-4 … +158 °F)
Güç 3 x 1.5 V AA Alkali Batarya
Batarya Ömrü 2.000 – 2.500 saat
Ekran Aydınlatma Mevcut
Otomatik Kapanma Mevcut
Ekran Sıfırlama Mevcut

Uygulamalar

  • Petrol ve gaz endüstrisi
  • Bakım ve servis alanları
  • Kalibrasyon hizmeti şirketleri ve hizmet sektörü
  • Yerinde basit kalibrasyonlar
  • Basınç testi
