Boltight Nord-Lock Yay Dönüşlü Hidrolik Saplama Gerdirmeler

[ TSR+ – 1500 bar ]

  • Kapasite ton  16 ~ 320 tn
  • Kapasite k.N  160 ~ 3200 k.N
  • Saplama ölçüsü metrik M20 ~ M100
  • Saplama ölçüsü imperial 3/4” ~ 4.0”
  • Yay dönüşlü 1500 bar hidrolik sistem
  • Hidrolik piston(strok)  kursu 8 ~ 10 mm
  • Tekli ve çoklu gerdirme işlemlerine uygun
  • Tek kaplin standart, ikinci kaplin opsiyonel
  • Müşteri isteğine uygun özel tasarım yapılır
  • ANSI B16.5 -MSS SP-44 – API17D flanş uyumlu
  • Menşei İngiltere, üretici Boltight -Nord Lock
  • Türkiye’de servis ve yedek parça hizmeti

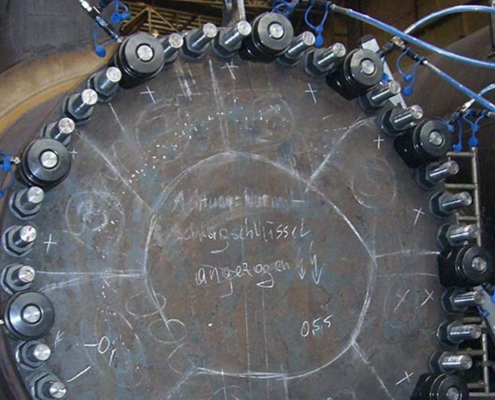

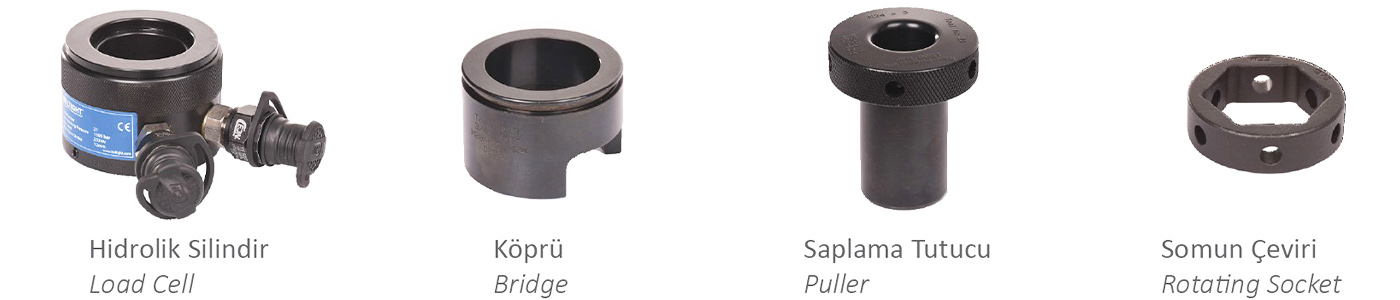

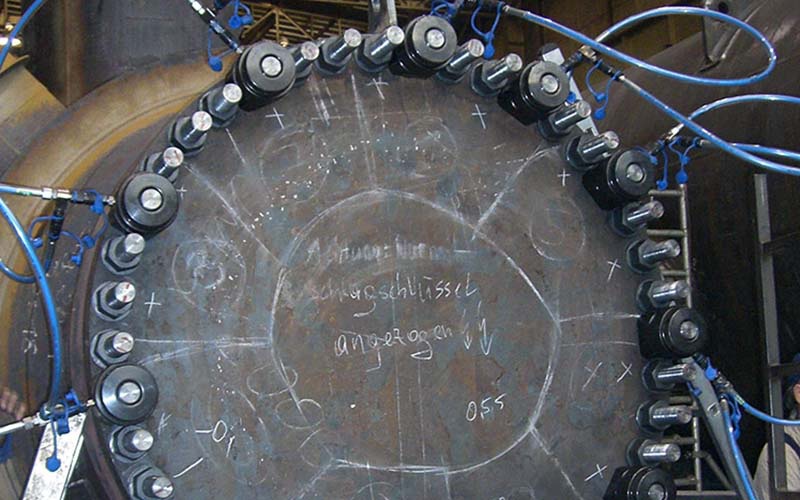

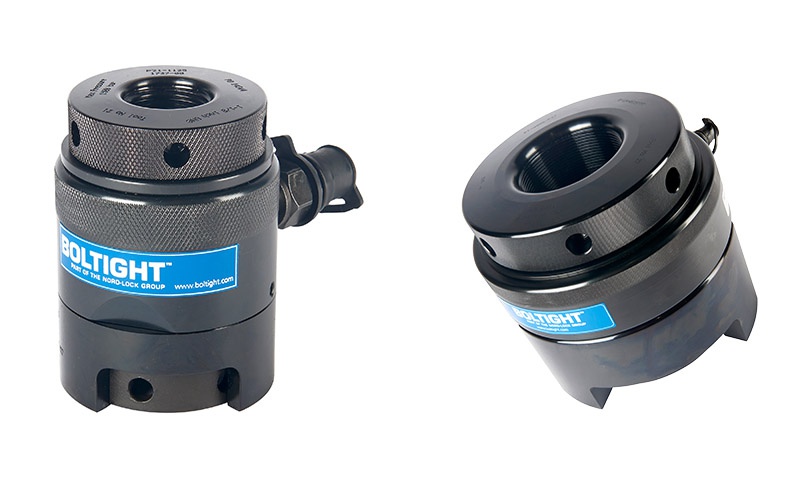

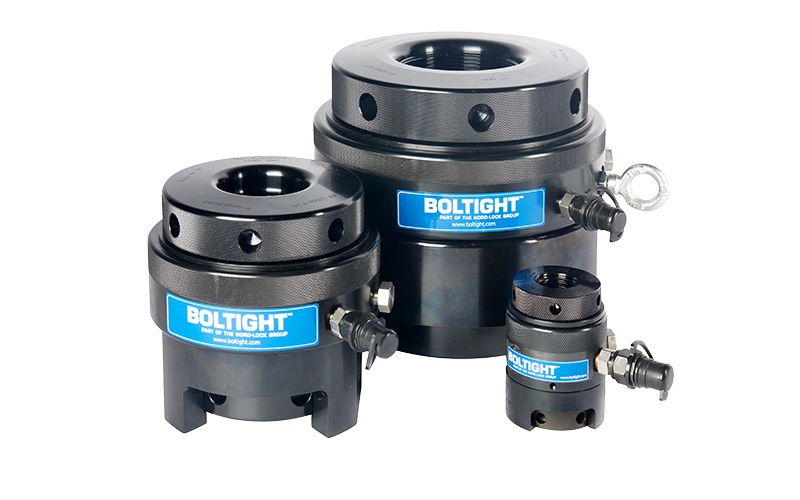

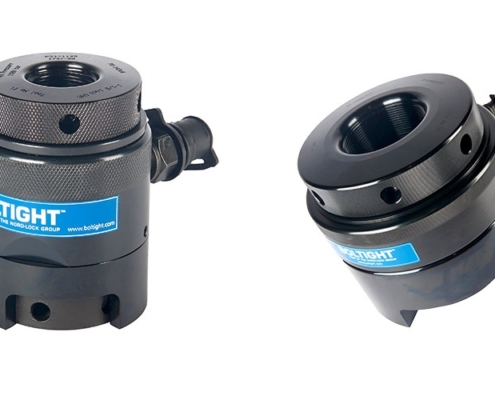

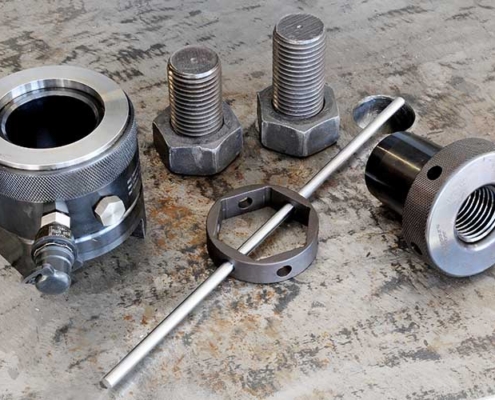

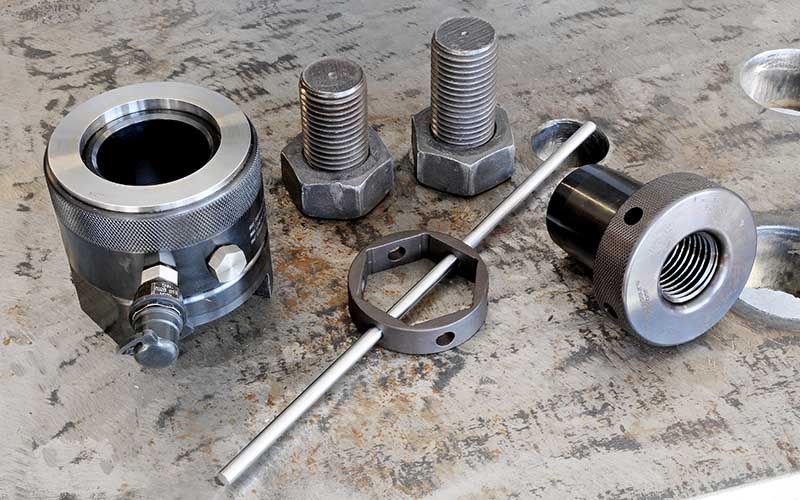

Hızlı İşlem İçin Yay Dönüşlü Saplama Gerdirmeler
Boltight TSR+ serisi saplama gerdirmeler yay dönüşlü hidrolik krikolardan oluşur. Bu krikolar saplama gerdirme işlemlerinin hızlı, güvenli, kolay ve daha hasasas yapılmasını sağlamak üzere tasarlanmıştır. TSR+ serisi hidrolik saplama gerdirmeler güncel teknoloji ile donatılmış sektörün en hızlı yay dönüşlü hidrolik saplama gerdirmesidir. Yay geri dönüşlü hidrolik sistem gerdirme işlemlerininin daha hızlı yapılmasını sağlarken üretimdeki duruş süresini azaltır. Verimliliği artırır. Petrol ve doğalgaz boru hatlarında yaygın olan ANSI 16.5, API 605, MSS SP44 flanşlarının tamamına uyumludur.

Boltight TSR+0  – Maksimum Kapasite 160 k.N  Saplama Aralığı : M20 ~ M22  –  3/4″ ~ 7/8″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+0 16 160 73 M20 3/4 10.7 8 30 2.5 53 93 20 142 20 3.6
73 M22  7/8’’ 10.7 8 32 2.5 53 93 22 144 22 3.6
Boltight TSR+1  – Maksimum Kapasite 280 k.N  Saplama Aralığı : M24 ~ M27  –  1″ ~ 1.1/8″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+1 28 280 87 M24 1’’ 18.7 10 36 3.0 62 117 24 175 24 9.3
87 M27 1.1/8’’ 18.7 10 41 3.0 62 117 27 178 27 9.3
Boltight TSR+2  – Maksimum Kapasite 450 k.N  Saplama Aralığı : M24 ~ M26  –  1″ ~ 1.3/8″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+2 45 450 103 M24 1’’ 30 10 36 3.0 62 117 24 175 24 13.1
103 M27 1-1/8’’ 30 10 41 3.0 62 177 27 178 27 13.1
103 M30 1-1/4’’ 30 10 46 3.0 73 120 30 184 30 13.1
103 M33 1-3/8’’ 30 10 50 3.5 73 123 33 190 33 13.1
103 M36 – 30 10 55 4.0 81 126 36 196 36 13.1

Boltight TSR+3  – Maksimum Kapasite 660 k.N  Saplama Aralığı : M33 ~ M42  –  1.1/4″ ~ 1.5/8″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+3 66 660 118 M33 1.1/4’’ 44 10 50 3.5 73 123 33 192 33 17.0
118 M36 1.3/8’’ 44 10 55 4.0 81 126 36 198 36 17.0
118 M39 1.1/2’’ 44 10 60 4.0 83 130 39 204 39 17.0
118 M42 1.5/8’’ 44 10 65 4.5 93 133 42 211 42 17.0

Boltight TSR+4  – Maksimum Kapasite 1000 k.N  Saplama Aralığı : M39 ~ M48  –  1.1/2″ ~ 2.0″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+4 100 1000 141 M39 1.1/2’’ 66.7 10 60 4.0 83 132 39 212 39 25.4
141 M42 1.5/8’’ 66.7 10 65 4.5 93 135 42 218 42 25.4
141 M45 1.3/4’’ 66.7 10 70 4.5 96 139 45 225 45 25.4
141 M48 1.7/8’’ 66.7 10 75 5.0 101 142 48 231 48 25.4
141 – 2″ 66.7 10 80 5.0 104 145 50.8 231 50.8 25.4

Boltight TSR+5  – Maksimum Kapasite 1500 k.N  Saplama Aralığı : M52 ~ M68  –  2.0″ ~ 2.3/.4″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+5 150 1500 176 M52 2’’ 100 10 80 5.0 104 148 52 248 52 40.4
176 M56 2.1/4’’ 100 10 85 5.5 123 154 56 258 56 40.4
176 M60 2.1/2’’ 100 10 90 5.5 125 161 60 262 60 40.4
176 M64 2.3/4’’ 100 10 95 6.0 129 161 64 273 64 40.4
176 M68 – 100 10 100 6.0 129 167 68 283 68 40.4

Boltight TSR+6  – Maksimum Kapasite 2500 k.N  Saplama Aralığı : M72 ~ M90  –  2.3/4″ ~ 3.1/2″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+6 250 2500 245 M72 2.3/4’’ 166.7 10 105 6.0 154 167 72 297 72 66.9
245 M76 3’’ 166.7 10 110 6.0 176 171 76 308 76 66.9
245 M80 3.1/4’’ 166.7 10 115 6.0 176 180 80 312 80 66.9
245 M85 3.1/2’’ 166.7 10 120 6.0 185 180 85 323 85 66.9
245 M90 – 166.7 10 130 6.0 185 186 90 334 90 66.9

Boltight TSR+7  – Maksimum Kapasite 3200 k.N  Saplama Aralığı : M90 ~ M100  –  3..1/2″ ~ 4.0″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+7 320 3200 245 M90 3.1/2’’ 213.4 10 130 6.0 185 186 90 341 90 89.8
245 M95 3.3/4’’ 213.4 10 140 6.0 191 186 95 346 95 89.8
245 M100 4’’ 213.4 10 145 6.0 197 192 100 356 100 89.8
