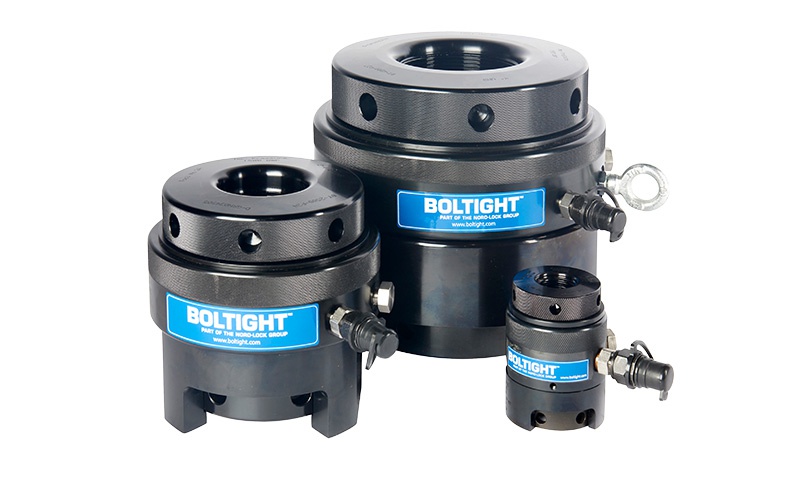

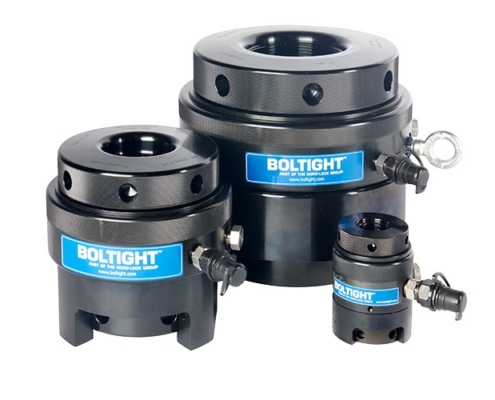

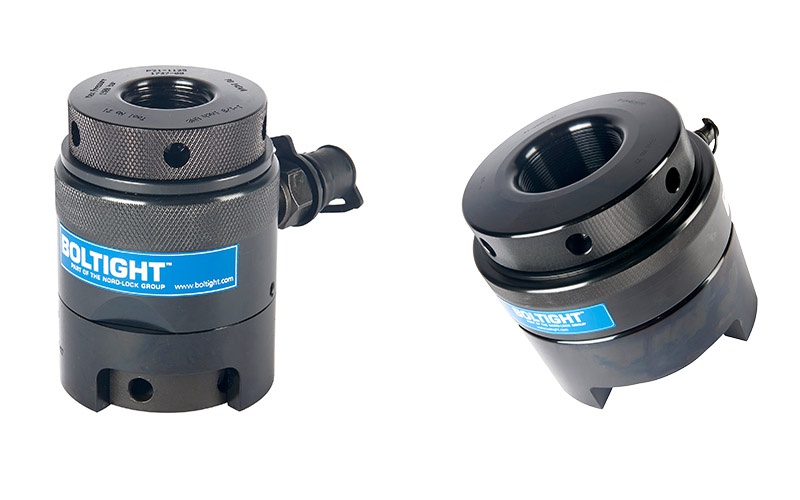

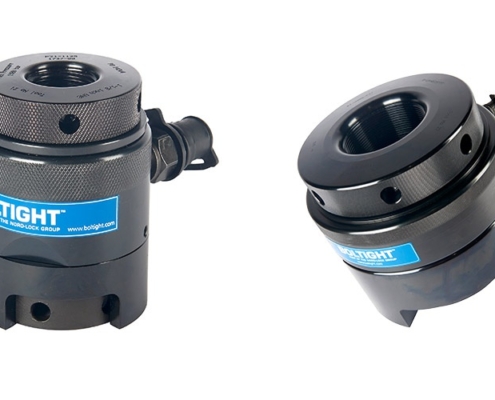

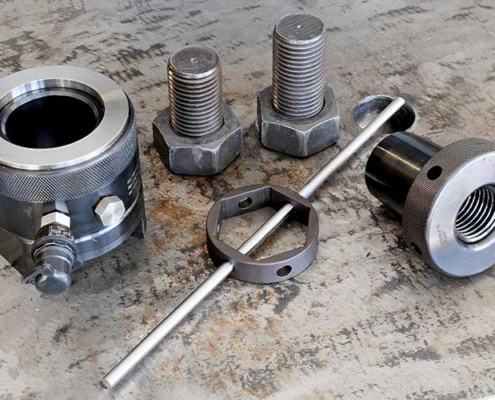

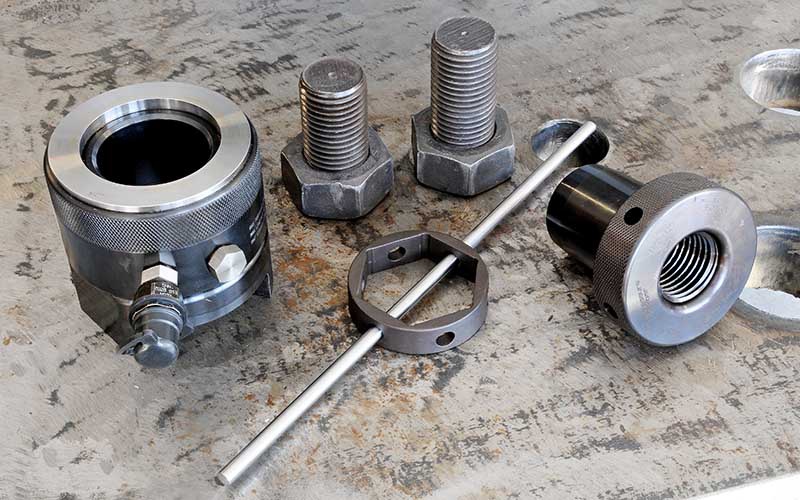

Boltight Nord-Lock Yay Dönüşlü Hidrolik Saplama Gerdirmeler

[ TSR+ – 1500 bar ]

  • Kapasite ton  16 ~ 320 tn
  • Kapasite k.N  160 ~ 3200 k.N
  • Saplama ölçüsü metrik M20 ~ M100
  • Saplama ölçüsü imperial 3/4” ~ 4.0”
  • Yay dönüşlü 1500 bar hidrolik sistem
  • Hidrolik piston(strok)  kursu 8 ~ 10 mm

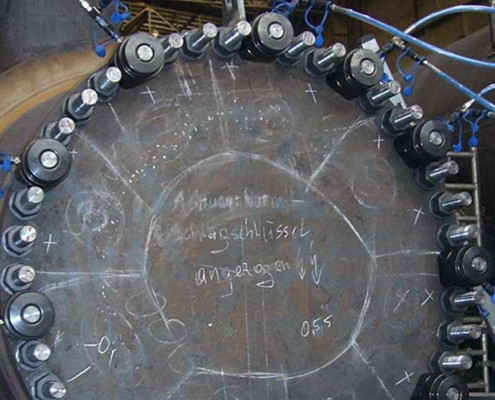

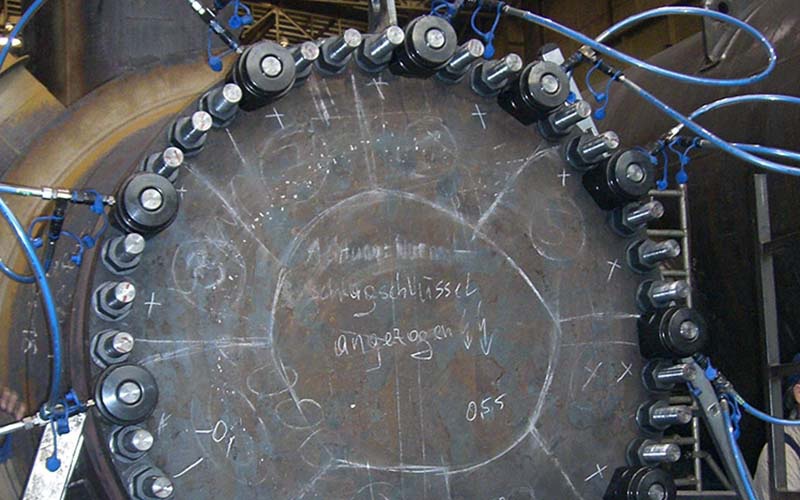

  • Tekli ve çoklu gerdirme işlemlerine uygun
  • Tek kaplin standart, ikinci kaplin opsiyonel
  • Müşteri isteğine uygun özel tasarım yapılır
  • ANSI B16.5 -MSS SP-44 – API17D flanş uyumlu
  • Menşei İngiltere, üretici Boltight -Nord Lock
  • Türkiye’de servis ve yedek parça hizmeti

Boltight TSR+0  – Maksimum Kapasite 160 k.N  Saplama Aralığı : M20 ~ M22  –  3/4″ ~ 7/8″

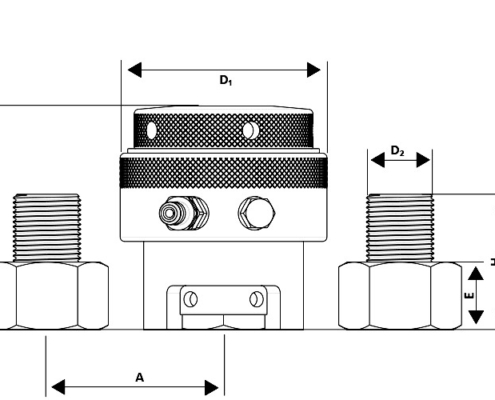

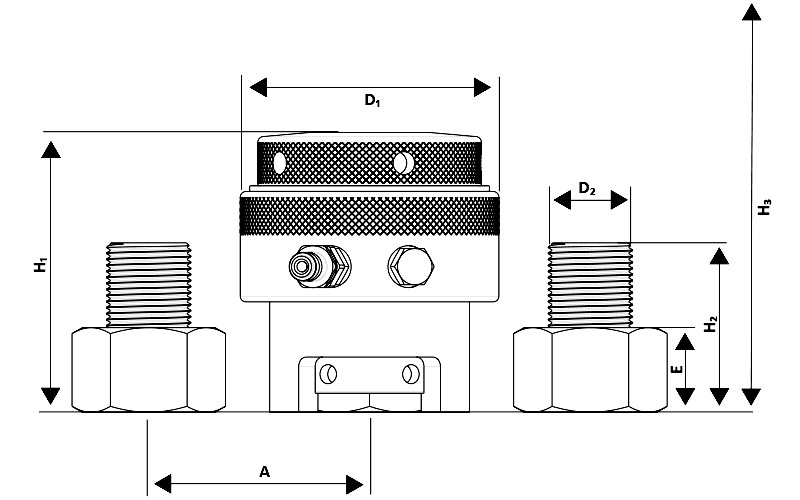

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+0 16 160 73 M20 3/4 10.7 8 30 2.5 53 93 20 142 20 3.6
73 M22  7/8’’ 10.7 8 32 2.5 53 93 22 144 22 3.6
Boltight TSR+1  – Maksimum Kapasite 280 k.N  Saplama Aralığı : M24 ~ M27  –  1″ ~ 1.1/8″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+1 28 280 87 M24 1’’ 18.7 10 36 3.0 62 117 24 175 24 9.3
87 M27 1.1/8’’ 18.7 10 41 3.0 62 117 27 178 27 9.3
Boltight TSR+2  – Maksimum Kapasite 450 k.N  Saplama Aralığı : M24 ~ M26  –  1″ ~ 1.3/8″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+2 45 450 103 M24 1’’ 30 10 36 3.0 62 117 24 175 24 13.1
103 M27 1-1/8’’ 30 10 41 3.0 62 177 27 178 27 13.1
103 M30 1-1/4’’ 30 10 46 3.0 73 120 30 184 30 13.1
103 M33 1-3/8’’ 30 10 50 3.5 73 123 33 190 33 13.1
103 M36 – 30 10 55 4.0 81 126 36 196 36 13.1

Boltight TSR+3  – Maksimum Kapasite 660 k.N  Saplama Aralığı : M33 ~ M42  –  1.1/4″ ~ 1.5/8″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+3 66 660 118 M33 1.1/4’’ 44 10 50 3.5 73 123 33 192 33 17.0
118 M36 1.3/8’’ 44 10 55 4.0 81 126 36 198 36 17.0
118 M39 1.1/2’’ 44 10 60 4.0 83 130 39 204 39 17.0
118 M42 1.5/8’’ 44 10 65 4.5 93 133 42 211 42 17.0

Boltight TSR+4  – Maksimum Kapasite 1000 k.N  Saplama Aralığı : M39 ~ M48  –  1.1/2″ ~ 2.0″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+4 100 1000 141 M39 1.1/2’’ 66.7 10 60 4.0 83 132 39 212 39 25.4
141 M42 1.5/8’’ 66.7 10 65 4.5 93 135 42 218 42 25.4
141 M45 1.3/4’’ 66.7 10 70 4.5 96 139 45 225 45 25.4
141 M48 1.7/8’’ 66.7 10 75 5.0 101 142 48 231 48 25.4
141 – 2″ 66.7 10 80 5.0 104 145 50.8 231 50.8 25.4

Boltight TSR+5  – Maksimum Kapasite 1500 k.N  Saplama Aralığı : M52 ~ M68  –  2.0″ ~ 2.3/.4″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+5 150 1500 176 M52 2’’ 100 10 80 5.0 104 148 52 248 52 40.4
176 M56 2.1/4’’ 100 10 85 5.5 123 154 56 258 56 40.4
176 M60 2.1/2’’ 100 10 90 5.5 125 161 60 262 60 40.4
176 M64 2.3/4’’ 100 10 95 6.0 129 161 64 273 64 40.4
176 M68 – 100 10 100 6.0 129 167 68 283 68 40.4

Boltight TSR+6  – Maksimum Kapasite 2500 k.N  Saplama Aralığı : M72 ~ M90  –  2.3/4″ ~ 3.1/2″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+6 250 2500 245 M72 2.3/4’’ 166.7 10 105 6.0 154 167 72 297 72 66.9
245 M76 3’’ 166.7 10 110 6.0 176 171 76 308 76 66.9
245 M80 3.1/4’’ 166.7 10 115 6.0 176 180 80 312 80 66.9
245 M85 3.1/2’’ 166.7 10 120 6.0 185 180 85 323 85 66.9
245 M90 – 166.7 10 130 6.0 185 186 90 334 90 66.9

Boltight TSR+7  – Maksimum Kapasite 3200 k.N  Saplama Aralığı : M90 ~ M100  –  3..1/2″ ~ 4.0″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
TSR+7 320 3200 245 M90 3.1/2’’ 213.4 10 130 6.0 185 186 90 341 90 89.8
245 M95 3.3/4’’ 213.4 10 140 6.0 191 186 95 346 95 89.8
245 M100 4’’ 213.4 10 145 6.0 197 192 100 356 100 89.8
