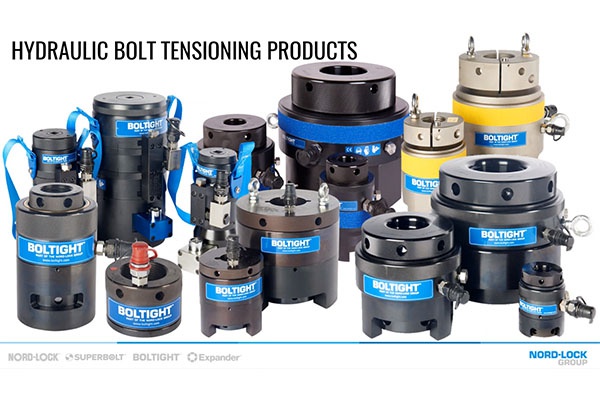

Boltight Nord-Lock Yük Dönüşlü Hidrolik Saplama Gerdirmeler

[ T0 – 1500 bar ]

  • Kapasite ton  23 ~ 263 t
  • Kapasite k.N  233 ~ 2629 k.N
  • Saplama ölçüsü metrik M16 ~ M100
  • Saplama ölçüsü imperial 3/4” ~ 4.0”
  • Hidrolik Piston kursu 12 ~ 15mm
  • Yük dönüşlü 1500 bar hidrolik sistem

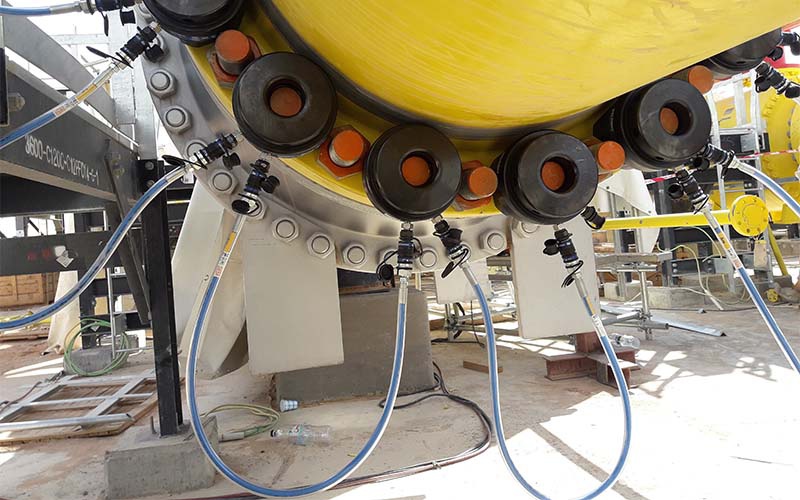

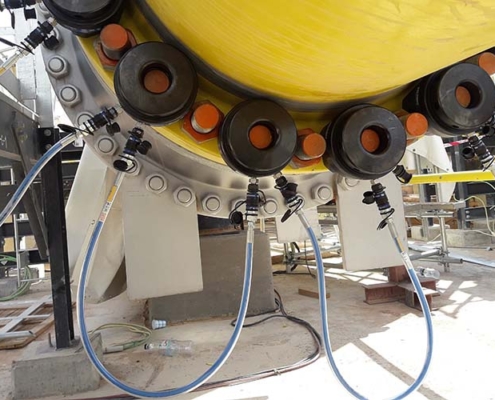

  • Tekli ve çoklu gerdirme işlemlerine uygun

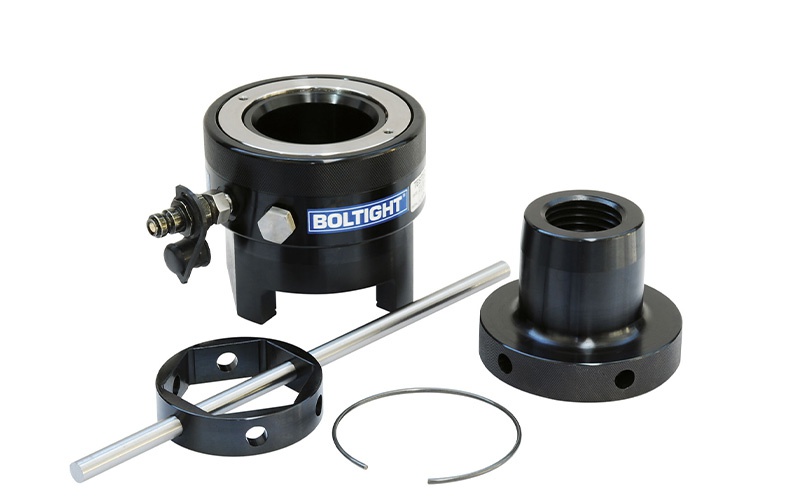

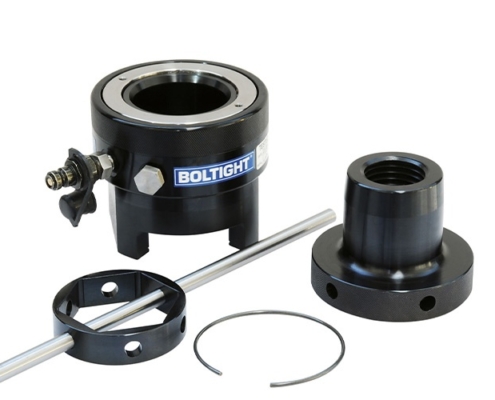

  • Tek kaplin standart, ikinci kaplin opsiyonel
  • Müşteri isteğine uygun özel tasarım yapılır
  • ANSI B16.5 -MSS SP-44 – API17D flanş uyumlu
  • Menşei İngiltere, üretici Boltight -Nord Lock
  • Türkiye’de garanti ve yedek parça hizmeti

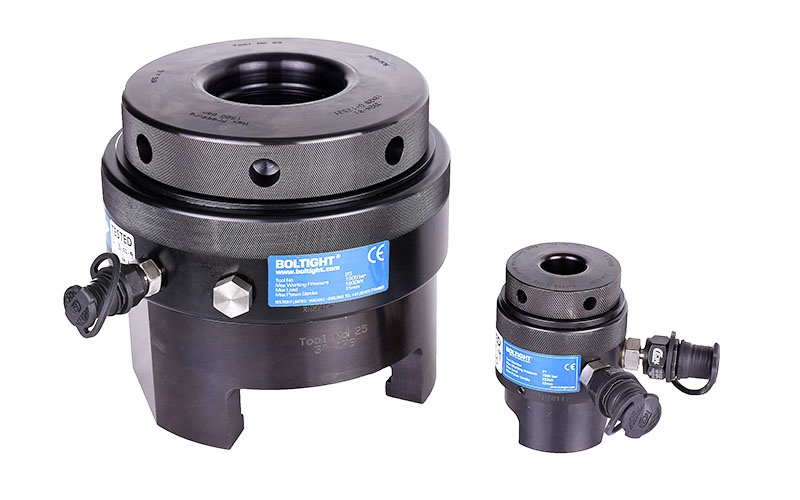

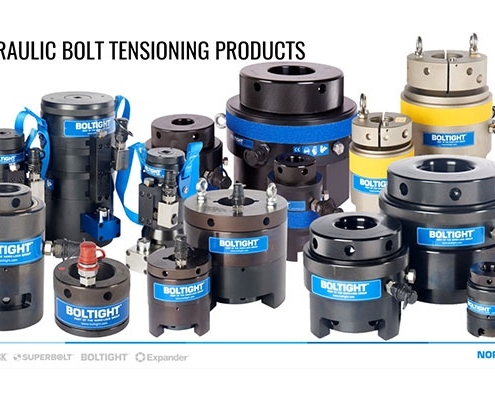

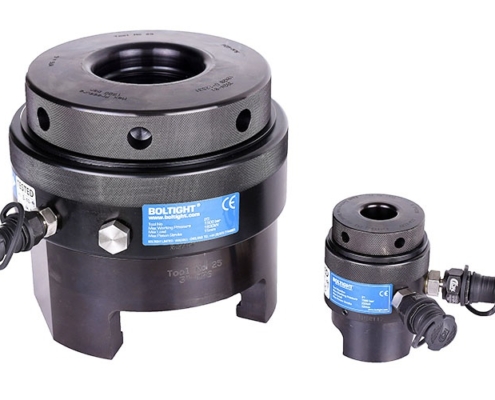

Çok Amaçlı Hidrolik Saplama Gerdirmeler
Boltight T serisi saplama gerdirmeler genel amaçlı uygulamalarda kullanılmak üzere tasarlanmıştır. 1500 bar basınçta çalışan bu gerdirme krikoları yük dönüşlüdür. Bu seri saplama gerdirmeler 23 ile 263 ton, 233 – 2629 k.N aralığında arasında 7 farklı modelde sunulur. Saplama ölçüsü olarak ise metrik M16 – M100, imperial 3/4” – 4.0” aralığını kapsar.

Boltight T21  – Maksimum Kapasite 233 k.N  Saplama Aralığı : M16 ~ M27  –  3/4″ ~ 1.1/8″

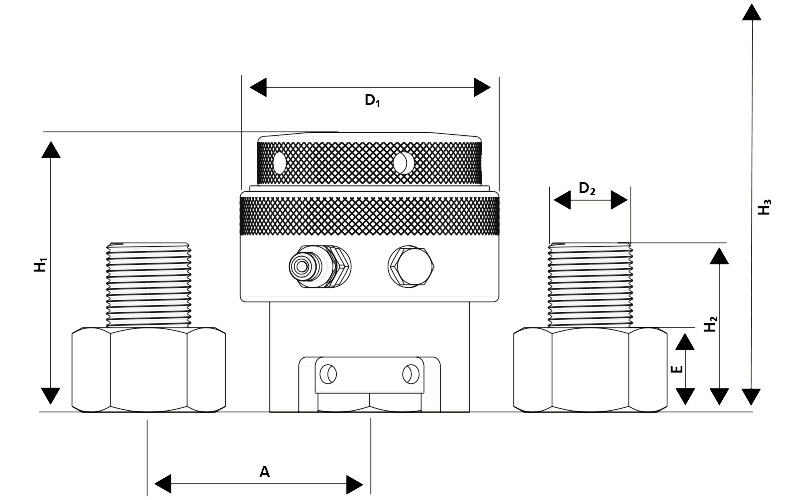

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
T21 23 233 73 M16 – 15.5 12 24 2.0 53 102 16 145 16 2.3
73 M20  3/4’’ 15.5 12 30 2.5 53 102 20 145 20 2.3
 73 M22  7/8’’ 15.5 12 32 2.5 53 102 22 145 22 2.3
73 M24 1’’ 15.5 12 36 3.0 62 102 24 145 24 2.3
73 M27 1.1/8’’ 15.5 12 41 3.0 62 102 27 145 27 2.3
Boltight T22  –  Maksimum Kapasite 433 k.N  Saplama Aralığı : M27 ~ M39  –  1.1/8″ ~ 1.1/2″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
T22 43 433 105 M27 1.1/8’’ 28.8 15 41 3.0 62 131 27 175 27 5.7
105 M30 1.1/4’’ 28.8 15 46 3.0 73 131 30 175 30 5.7
105 M33 – 28.8 15 50 3.5 73 131 33 175 33 5.7
105 M36 1.3/8’’ 28.8 15 55 4.0 81 131 36 175 36 5.7
105 M39 1.1/2’’ 28.8 15 60 4.0 83 131 39 175 39 5.7
Boltight T23  –  Maksimum Kapasite 791 k.N  Saplama Aralığı : M39 ~ M52  –  1.1/2″ ~ 2.0″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
T23 79.1 791 136 M39 1.1/2’’ 28.8 15 60 4.0 83 147 39 200 39 9.6
136 M42 1.5/8’’ 28.8 15 65 4.5 93 147 42 200 42 9.6
136 M45 1.3/4’’ 28.8 15 70 4.5 96 147 45 200 45 9.6
136 M48 1.7/8’’ 28.8 15 75 5.0 101 147 48 200 48 9.6
136 M52 2’’ 28.8 15 80 5.0 104 147 52 200 52 9.6
Boltight T24  –  Maksimum Kapasite 1267 k.N  Saplama Aralığı : M52 ~ M64  –  2.0″ ~ 2.1/2″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
T24 126.7 1267 172 M52 2’’ 84.4 15 80 5.0 104 168 52 230 52 16.3
172 M56 2.1/4’’ 84.4 15 85 5.5 123 168 56 230 56 16.3
172 M64 2.1/2’’ 84.4 15 95 6.0 129 168 64 230 64 16.3
Boltight T25  – Maksimum Kapasitee 1830 k.N  Saplama Aralığı : M64 ~ M76  –  2.1/2″ ~ 3.0″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
T25 183 1830 200 M64 2.1/2’’ 122 15 95 6.0 129 188 64 255 64 25.3
200 M72 2.3/4’’ 122 15 105 6.0 150 188 72 255 72 25.3
200 M76 3’’ 122 15 110 6.0 154 188 76 255 76 25.3

Boltight T26 – Maksimum Kapasite 2502 k.N  Saplama Aralığı : M76 ~ M90  – 3.0″ ~ 3.1/2″

Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
T26 250 2502 235 M76 3’’ 166.8 15 110 6.0 154 212 76 288 76 36.1
235 M80 3.1/4’’ 166.8 15 115 6.0 176 212 80 288 80 36.1
235 M90 3.1/2’’ 166.8 15 130 6.0 185 212 90 288 90 36.1
Boltight T27 – Maksimum Kapasite 2629 k.N  Saplama Aralığı : M90 ~ M100  – 3.1/2″ ~ 4.0″
Model Kapasite Dış Çap Saplama Ölçüsü Etki Alanı Stroke Somun Diş Adımı A H1 H2 H3 E Ağırlık
No Ton k.N mm  (D1) metrik (D2) inch cm² mm mm Yiv mm mm mm mm mm kg
T27 262.9 2629 245 M90 3.1/2’’ 175.3 15 130 6.0 185 227 90 320 90 41.4
245 M95 3.3/4’’ 175.3 15 140 6.0 191 227 95 320 95 41.4
245 M100 4’’ 175.3 15 145 6.0 197 227 100 320 100 41.4

Minimum Kuvvet – Maksimum Performans

Saplama gerdirme ekipmanları, vidalı birleştirme sistemlerinin yüksek hassasiyette gerçekleşmesi için en ideal yöntemdir. Hidrolik, havalı veya elektrikli tork anahtarlarıyla gerçekleştirilen torklama işlemlerinde uygulanan tork kuvvetinin önemli bir kısmı sürtünme direncinde harcanır. Torklamadaki sürtünme etkisi verimliliği düşürür. Uygulanan tork kuvvetinin %90’i saplama dişleri, somun ve pul arasındaki sürtünme direncini yenmek için harcanır. Safi torka giden kuvvet, uygulanan torkun yanlızca %10 na tekabül eder. Sürtünme direnci ısı, yağlı yağsız, tozlu vb. dış etkenlerin kontrol edilemediği işlemlerde saplamalar arasında birbirinden farklı değerlerde torklama olur. Saplama gerdirme ile yapılan işlemlerde herhangi bir direnç sözkonusu olmadığından sürtünme ile kaybolan bir enerji yoktur. Saplama gerdirme sistemi en yüksek hassasiyette vidalı birleştirme olanağı sunar.
