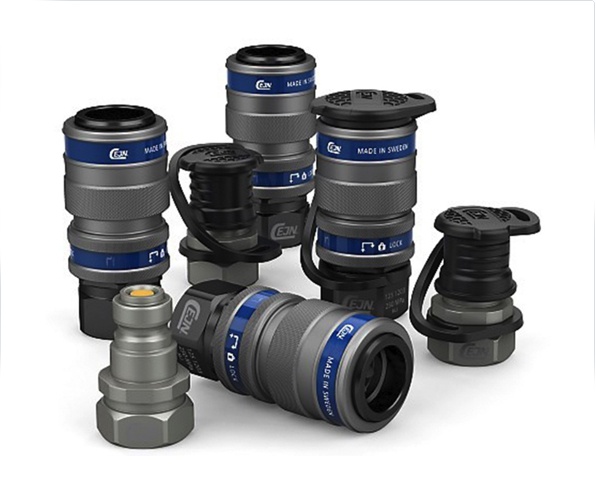

Cejn 125 Serisi Hidrolik Bilyalı Kaplinler
[2500 Bar]
| Ürün Tanımı | CEJN 125 Serisi |
| Çalışma Basıncı | 2500 Bar – 250 Mpa |
| Patlama Basıncı | 5000 Bar – 500 MPa |
| Kaplin Delik Çapı | 2.5 mm (3/32″) |
| Akış Kapasitesi | 5.8 L / Dak. (40 barda) |
| Bağlantı Vida Dişi | G1/4″ (Dişi giriş) |
| Çalışma Isı Aralığı | -30C° +100 C° |
| Birleştirme Tipi | Bilyalı kilitleme |
| Sızdırmazlık | Nitril (NBR) |
| Basınç Yönetimi | 60° konik metal temas |
| Kaplin Malzemesi | Isıl işlemli alaşımlı çelik |
| Yüzey Kaplaması | Galvaniz + Siyah kaplama |
| Menşeyi | Isveç – CEJN |
CEJN 2500 Bar / 250 MPa Bilyalı Birleştirme Kaplin Özellikleri
- Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır
- Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
- Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar
- Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz
- Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur
- Cejn kaplinleri Cejn firmasına özel kendine özel sızdırmazlık sistemine sahiptir
- Valf içermeyen, yanlızca bağlantı sağlayan kaplin modelleri mevcuttur
|
Model No |
Bağlantı Özellikleri |
Boy |
Çap |
Anahar Ağzı |
Sıkma Torku |
Basınç Döngüsü |
||
|
CEJN |
Metric |
Giriş |
** |
mm |
mm |
mm |
Nm |
Cycle |
| 10 135 1505 |
M16x1.5 |
Dişi -60° Konik Yüzey |
Gövde |
64 |
30 |
22 |
40-50 |
1000/5000 |
| 10 135 6505 |
M16x1.5 |
Dişi -60° Konik Yüzey |
Uç |
55.3 |
25 |
22 |
40-50 |
1000 |
| 10 135 6506 |
M16x1.5 |
Dişi |
Uç |
55.3 |
25 |
22 |
40-50 |
5000 |
Uygulama Alanları
- Yüksek Basınç Test ekipmanları bağlantı elemanları
- Ultra yüksek basınç uygulanan özel proje bağlantıları
- Gemi motorlarında kaplin ayırma uygulamalar
- Lokomotiv ve vagon tekerlerinin akstan çıkarılması uygulaması
- Madencilik sektöründeki yüksek basıncın gerekli olduğu uygulamalar
