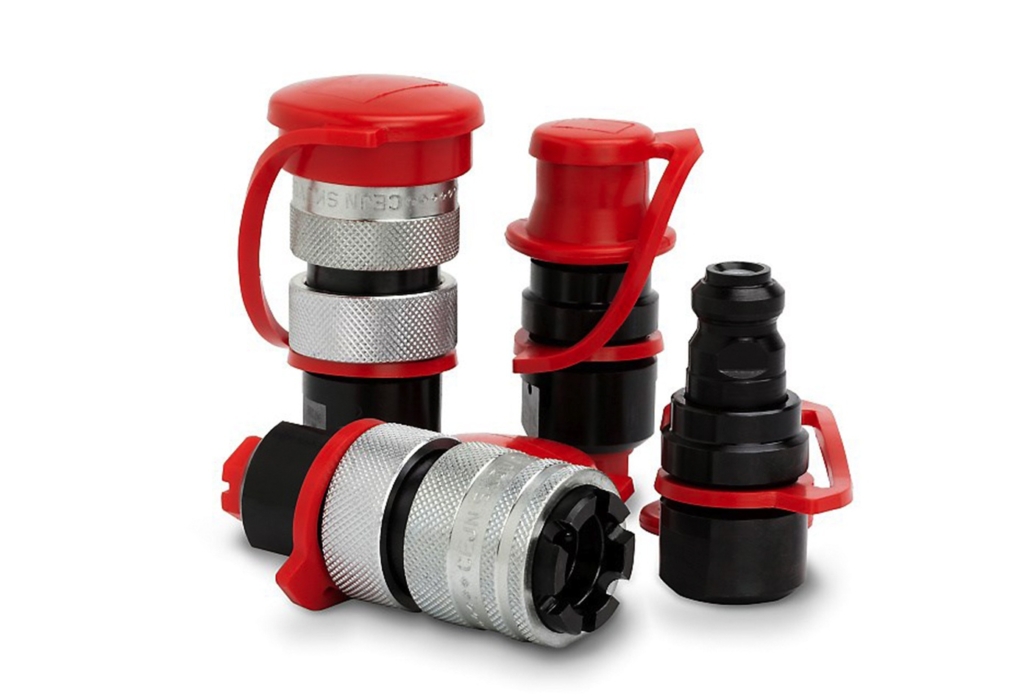

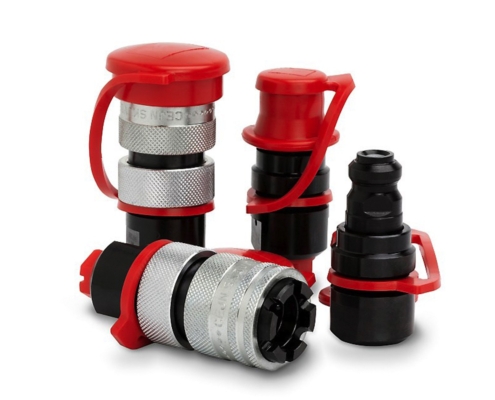

Cejn 135 Serisi Hidrolik Bilyalı Kaplinler

[3000 Bar]

Ürün Tanımı CEJN 135 Serisi
Çalışma Basıncı 3000 Bar –  300 Mpa
Patlama Basıncı 6000 Bar –  600 MPa
Kaplin Delik Çapı 2.5 mm  (3/32″)
Yağ Akış Kapasitesi 4.6 Litre/Dakika   (40 barda)
Bağlantı Vida Dişi M16x1.5    –    9/16″-18 UNF
Çalışma Isı Aralığı  -20C°         +80 C°
Sızdırmazlık Nitril (NBR)
Basınç Güvenliği 60° konik metal yüzey teması
Kaplin Malzemesi Isıl işlemli çelik
Yüzey Kaplaması Siyah kaplama

3000 Bar / 300 MPa Bilyalı Kilitleme CEJN Kaplin Özellikleri

  • Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır
  • Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
  • Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar
  • Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz
  • Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur
  • Cejn kaplinleri Cejn firmasına özel kendine özel sızdırmazlık sistemine sahiptir

3000 Bar

Model No

Bağlantı Özellikleri

Boy

Çap

Anahar Ağzı

Sıkma Torku

Basınç Döngüsü

CEJN

Metric

Giriş

**

mm

mm

mm

Nm

Cycle

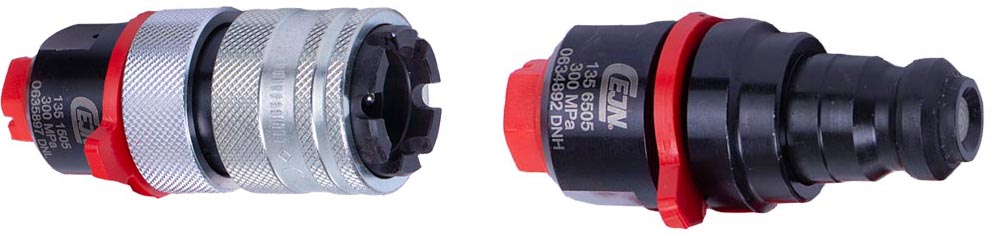

10 135 1505

M16x1.5

Dişi  -60° Konik Yüzey

Gövde

64

30

22

40-50

1000/5000

10 135 6505

M16x1.5

Dişi  -60° Konik Yüzey

Uç

55.3

25

22

40-50

1000

10 135 6506

M16x1.5

Dişi

Uç

55.3

25

22

40-50

5000

3000 bar kaplinlerde 60° konik metal-metal yüzey temasıyla sızdırmazlık sağlanır. Basınç dişlere nüfuz etmez.

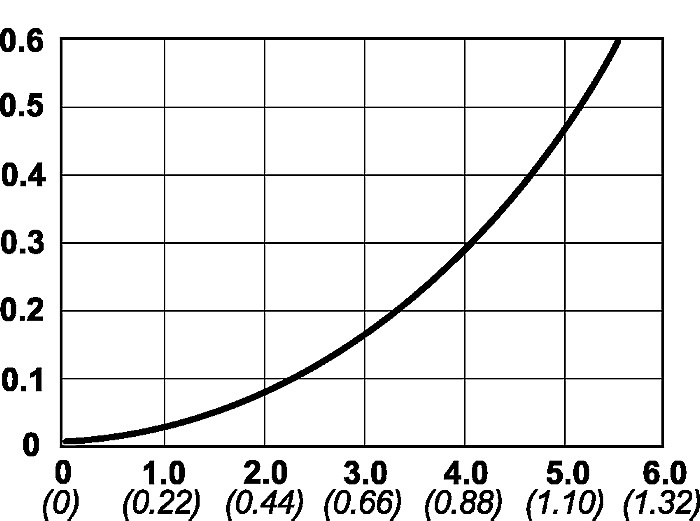

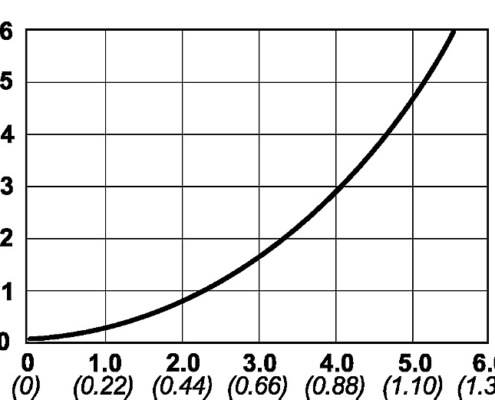

Akışan geçirkenligi, akış kapasitesi ölçümü 40 bar basınç altında yapılmıştır.
Cejn 3000 bar 135 serisi kaplinlerin basınç kullanım döngüsü 5000 adettir.
Cejn 3000 bar 135 serisi kaplin gövdesi ve ucu açık iken 3000 bar basınca dayanıkldır.

Uygulama Alanları

  • Yüksek Basınç Test ekipmanları bağlantı elemanları
  • Ultra yüksek basınç uygulanan özel proje bağlantıları
  • Gemi motorlarında kaplin ayırma uygulamalar
  • Lokomotiv ve vagon tekerlerinin akstan çıkarılması uygulaması
  • Madencilik sektöründeki yüksek basıncın gerekli olduğu uygulamalar
