Cejn 140 Serisi Hidrolik Bilyalı Kaplinler

[4000 Bar]

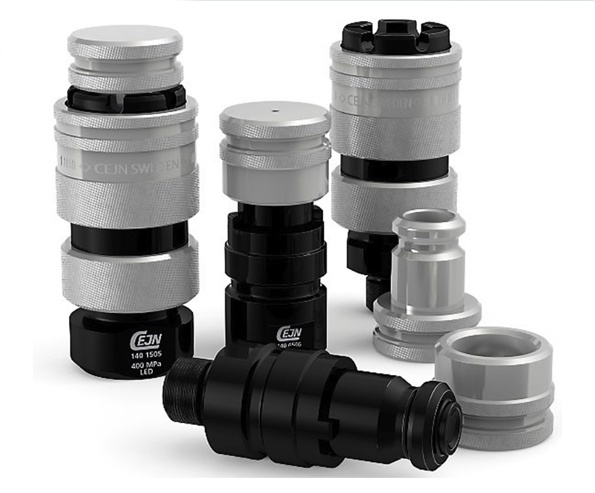

Ürün Tanımı CEJN 140 Serisi
Çalışma Basıncı 4000 Bar –  400 Mpa
Patlama Basıncı 6000 Bar –  600 MPa
Kaplin Delik Çapı 2.5 mm  (3/32″)
Yağ Akış Kapasitesi 4.6 Litre/Dakika   (40 barda basınçta)
Bağlantı Vida Dişi M16x1.5    –    9/16″-18 UNF
Çalışma Isı Aralığı  -20C°         +80 C°
Birleştirme Tipi Bilyalı geçmeli – Bilyalı kilitlemeli
Sızdırmazlık NBR
Basınç Güvenliği 60° konik metal yüzey teması
Kaplin Malzemesi Isıl işlemli çelik
Yüzey Kaplaması Siyah kaplama
Menşeyi Isveç – CEJN

4000 Bar / 400 MPa Bilyalı Birleştirme CEJN Kaplin Özellikleri

  • Otomatik kilit mekanizmalıdır. Kolay birleştirilir, kolay açılır
  • Gövde ve uç bilyalı temas yöntemiyle kolayca birleşir ve kilitlenir.
  • Uluslararası iş ve işçi güvenliği kriterlerini maksimum seviyede karşılar
  • Hortum ve cihaz bağlantılarında ayırma ve birleştirme sırasında yağ kaçırmaz
  • Kaplinleri toza karşı korumak amacıyla toz kapağı standart olarak sunulur
  • ·Cejn kaplinleri Cejn firmasına özel kendine özel sızdırmazlık sistemine sahiptir.

4000 Bar

Model No

Bağlantı Özellikleri

Boy

Çap

Anahar Ağzı

Sıkma Torku

CEJN

Metric

Giriş

**

mm

mm

mm

Nm

10 140 1505

M16x1.5

Dişi  -60° Konik Yüzey

Gövde

68.5

34

26

40-50

10 140 1708

9/16″-18 UNF

Erkek  -60° Konik Yüzey

Gövde

68.5

34

24

40-50

10 140 6506

M16x1.5

Dişi  -60° Konik Yüzey

Uç

58

25

22

40-50

10 140 6708

M16x1.5

Erkek  -60° Konik Yüzey

Uç

58

25

22

40-50
  • 4000 bar kaplinler 60° konik metal-metal yüzey temasıyla sızdırmazlık sağlanır. Basınç dişlere nüfuz etmez.
  • Akışan geçirkenligi, akış kapasitesi ölçümü ölçümü 40 bar basınç altında yapılmıştır.
  • 140 serisi kaplinlerin en fazla 5000 kez (cycle) kullanımı önerilir.
  • Gövde bağlı değilken 4000 bar, uç ise 3000 bar basınca dayanıklıdır.

Uygulama Alanları

  • Yüksek Basınç Test ekipmanları bağlantı elemanları
  • Ultra yüksek basınç uygulanan özel proje bağlantıları
  • Gemi motorlarında kaplin ayırma uygulamalar
  • Lokomotiv ve vagon tekerlerinin akstan çıkarılması uygulaması
  • Madencilik sektöründeki yüksek basıncın gerekli olduğu uygulamalar

Seri 140, 400 MPa

Seri 140, 400 MPa’ya varan çalışma basınçlarına sahip hidrolik uygulamalar için tasarlanmış olan bir CEJN orijinal hızlı bağlantı kavrama parçasıdır. Rulman çektirmeler, ayırıcılar, vida sıkma uygulamaları, hidrolik test donanımları ve uç madencilik uygulamaları için önerilir. Bu kavrama bağlı değilken 400 MPa’ya varan basınca, nipel ise bağlı değilken 300MPa basınca dayanabilmektedir.

Seri 140 damlatmayan tasarıma ve kaza ile bağlantının kesilmesinin önlenmesine yönelik güvenlik halkasına sahiptir. CEJN’in güvenlik ve kalite taahhüdünün bir parçası olarak her kavrama ve nipele teslimat öncesinde basınç testi uygulanmaktadır (tam çalışma basıncına kadar). Toz veya başka küçük partiküllerin valfe girerek hasar vermesinin önlenmesi için hem kavrama hem de nipelde anotlanmış alüminyum toz kapakları standart olarak mevcuttur.

Uygulamalar: Taşımacılık (tren lokomotiflerinde ve demiryolu araçlarında çelik tekerleklerin akslardan çıkarılması), madencilik (kaya yüzeyinin kırılması). CEJN Seri 140’ın hızlı ayrılma özelliği pompaların, araçların ve aksesuarların daha hızlı, daha güvenli ve daha kolay bağlanmasını olanaklı kılar ve böylece özel endüstriyel uygulama alanlarında 400MPa’nın avantajından yararlanılabilir.
