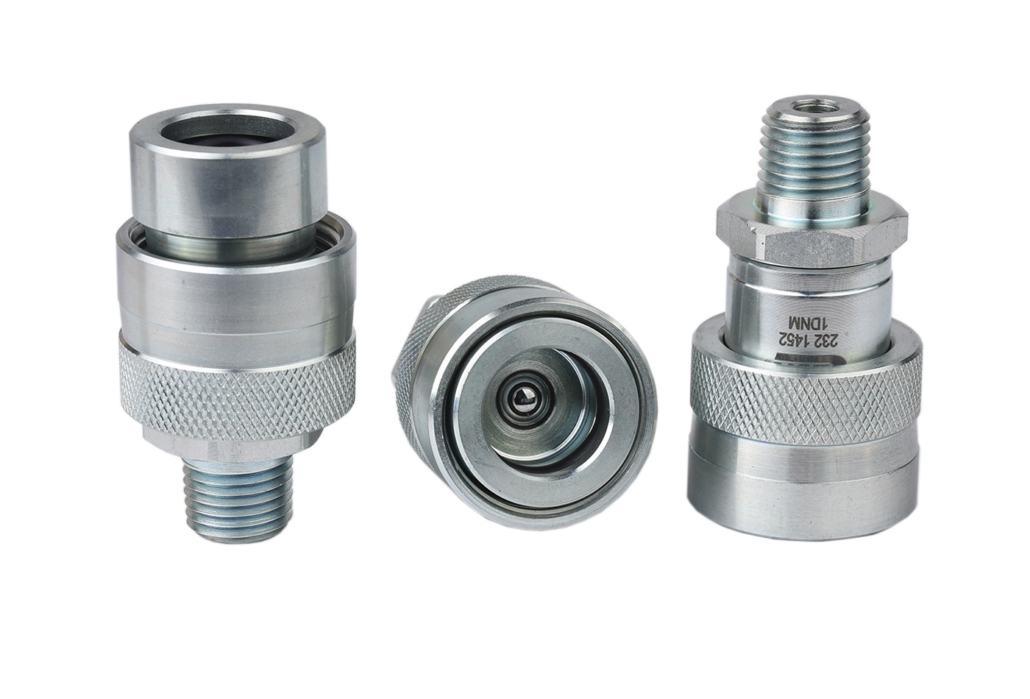

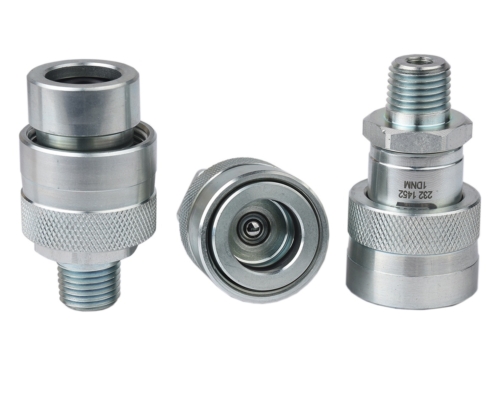

Cejn 232 Serisi Hidrolik Vidalı Kaplinler

[700 Bar]

Ürün Tanımı CEJN 232 – Vidalı Birleştirme
Çalışma Basıncı 720 Bar –  72 Mpa
Patlama Basıncı 2160 Bar –  216 Mpa
Kaplin Delik Çapı 10 mm
Akış Kapasitesi 21.2  L / Dak.   (40 barda)
Vida Dişleri 1/8″ – 1/4″ – 3/8″ NPT
Çalışma Isı Aralığı -30C°         +100 C°
Sızdırmazlık Nitril (NBR)
Kaplin Malzemesi Çinko kaplamalı çelik
Yüzey Kaplaması Galvaniz

700 Bar Hidrolik Sistem Hızlı Birleştirme Kaplin Bağlantısı

CEJN 232 serisi vidalı birleştirme kaplinleri 700 bar standart hidrolik uygulamalarında kullanmak üzere tasarlanmış kaplinlerdir. Bu kaplinler bilyalı temas valflidir ve vidalı birleştirme özelliklidir. Kaplin gövdesi ve ucu birbirine vidalanırken bilyalı temas valfleri açılarak yağın geçişine yol verir. Sökülmesi durumunda bilyalı valfler yay tansiyonu maarifetiyle tekrar yağın giriş ve çıkış yolunu kapatır. Hidrolik sistemdeki yağın dışarıya akması da bu şekilde önlenmiş olur. CEJN firması vidalı birleştirme kaplinlerini standart debi DN6.3, yüksek debi DN10 olarak sunar. Bu değerler kaplinlerin iç çapını milimetre cinsinden ifade eder.

Vidalı Birleştirme Standart Debi Cejn Kaplinler  DN  6.3

Model No Bağlantı Özellikleri Boy Çap Anahar Ağzı Sıkma Torku
CEJN Inch Bağlantı # mm mm mm Nm
Gövde
10 232 1402 1/4″ NPT Dişi Gövde 60 29 21 50-60
10 232 1451 1/8″ NPT Erkek Gövde 56.4 29 21 40-50
10 232 1452 1/4″ NPT Erkek Gövde 60.4 29 21 50-60

Uç
10 232 6402 1/4″ NPT Dişi Uç 33.8 26.7 21 50-60
10 232 6451 1/8″ NPT Erkek Uç 50.3 26.7 21 40-50
10 232 6452 1/4″ NPT Erkek Uç 54.3 26.7 21 50-60

Vidalı Birleştirme Standart Debi Kilit Mekanizmalı Kaplinler

Model No Bağlantı Özellikleri Boy Çap Anahar Ağzı Sıkma Torku
CEJN Inch Bağlantı # mm mm mm Nm
Gövde
10 232 1442 1/4″ NPT Dişi Gövde 60 29 21 50-60
10 232 1442 1/4″ NPT Erkek Gövde 60 29 21 50-60
Uç
10 232 6442 1/4″ NPT Dişi Uç 54.2 29 18 50-60
10 232 6492 1/4″ NPT Erkek Uç 54.2 29 18 50-60

Vidalı Birleştirme Yüksek Debi Cejn Kaplinler DN 10

Model No Bağlantı Özellikleri Boy Çap Anahar Ağzı Sıkma Torku
CEJN Inch Bağlantı # mm mm mm Nm
10 232 1434 3/8″ NPT Dişi Gövde 72 35 24 70-80
10 232 1484 3/8″ NPT Erkek Gövde 72 35 24 70-80
10 232 6434 3/8″ NPT Dişi Uç 39 32 24 70-80

CEJN 232 Serisine Uyumluluk ve Güvenli Çalışma

Hidrolik sistemlerin en zayıf noktaları yüksek basıncın aktığı birleşim noktalarıdır. Kaplinler herhangi bir hidrolik sistemin en ucuz, ancak en kritik parçasını oluşturur. Mükemmel bir hidrolik sistem, iyi işlemeyen hızlı değişim bağlantı sistemiyle çalışamayabilir. Farklı markalar arasında uyum var olduğu iddia edilse bile, yüzde yüz bir uyum sözkonusu olamaz. Gövde ve uçların içindeki bilyalı temas yay tansiyonları birbirlerini açacak şekilde olmalıdır. Uç ya da gövde yay tansiyonlarının birbirine eşit olmaması durumunda valflerden biri açılmaz ve yağ akışı gerçekleşmez. Bu sebeble kaplin değişiminde her iki parçanın yenilenmesi önerilir.

Uygulama Alanları

  • 700 bar hidrolik el pompaları
    700 bar hidrolik silindirler (hidrolik krikolar)
    Hidrolik somun patlatma cihazları
    700 bar çalışan hidrolik makaslar
    Hidrolik ayırıcılar
    Kollu hidrolik çektirmeler
