Çok Amaçlı Hidrolik Krikolar Tek Etkili – Yay Dönüşlü

[ 10 – 150 Ton ]

  • 700 bar çalışma basıncı
  • 10 – 150 ton, 50 – 250 mm strok seçenekli
  • Yüksek kalite ıslahlı çelik gövde
  • Dik/yatay her yöne çalışma özelliği
  • Tek etkili yapı
  • Yay geri dönüşlü sistem
  • Küçük hacimde maksimum kapasite
  • Krom kaplamalı piston ve gövde
  • Korozyonu engelleyici koruyucu keçe
  • Hızlı birleştirme kaplin bağlantı standart
  • Türkiye’de yedek parça garantisi
  • Teknik servis imkanı

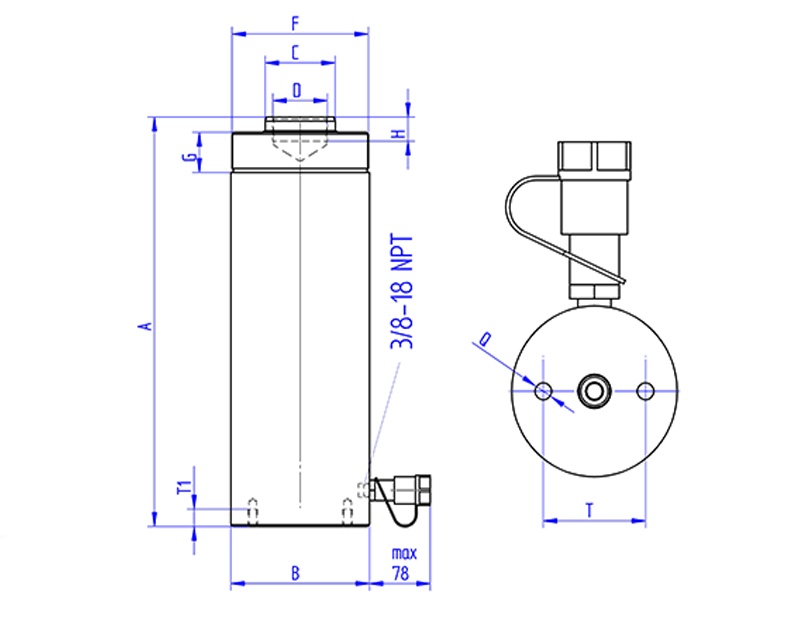

 Model No  Kapasite   Strok   Boy (A)   Çap (B)   Etki Alanı   Yağ Hacmi   Ağırlık   K  D F G Q T
 ton  kN  mm  mm  mm  cm2  Cm3  Kg  mm  mm  mm  mm  mm  mm
10 ton EWZ010050 10 98 50 134 60 15,9 80 2 45 25 60 29 2 41
EWZ010100 100 184 160 3 29 2 41
EWZ010150 150 240 240 4 30 3 41
20 ton EWZ020050 20 196 50 168 85 33 165 6 55 49 85 45 2 63
EWZ020100 100 210 330 8 45 3 59
EWZ020150 150 290 495 9 45 3 60
30 ton EWZ030050 30 294 50 147 100 44 220 8 60 45 100 50 5 32
EWZ030100 100 213 440 10 65 59 48 2 72
EWZ030150 150 265 660 13 60 45 47 5 32
50 ton EWZ050050 50 490 50 185 128 70 350 16 85 65 128 50 3 99
EWZ050100 100 235 700 21 65 50 4 98
EWZ050150 150 285 1050 24 60 50 4 95
100 ton EWZ100050 100 1050 50 174 187 153 765 36 125 90 187 – 5 140
EWZ100100 100 235 1530 46 – 5 140
EWZ100150 150 285 2295 55 – 5 140
150 ton EWZ150050 150 1151 50 190 225 213 1065 55 120 96.5 225 45 10 150
EWZ150100 100 240 2130 75
EWZ150150 150 290 3195 87

Çok amaçlı kullanım

EWZ serisi hidrolik silindirler çok amaçlı olarak kullanılmak üzere tasarlanmış hidrolik kriko sistemleridir. Bu krikolar hem yatay hem dikey olmak üzere her türlü çalışabilirler. Silindirlerin üst kısmına ve piston miline diş çekilmiş olması sayesinde pres uygulamaları başta olmak üzere kaldırma ve ittirme haricinde de pek çok alanda kullanılabilir. Krikoların tabanında ayrıca sabitleme yuvaları bulunur. Krikolar bu yuvalardan herhangi bir yere sabitlenerek de çalıştırılabilir.
EWZ silindirlerin kullanımını kolaylaştıracak, kapsamını genişletecek pek çok ataçman da bulunur.

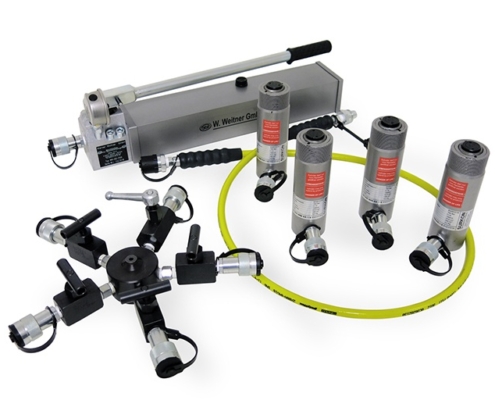

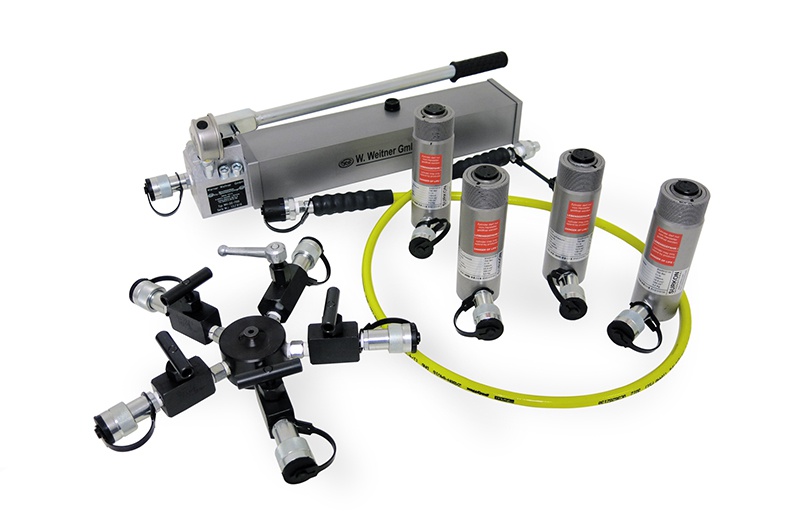

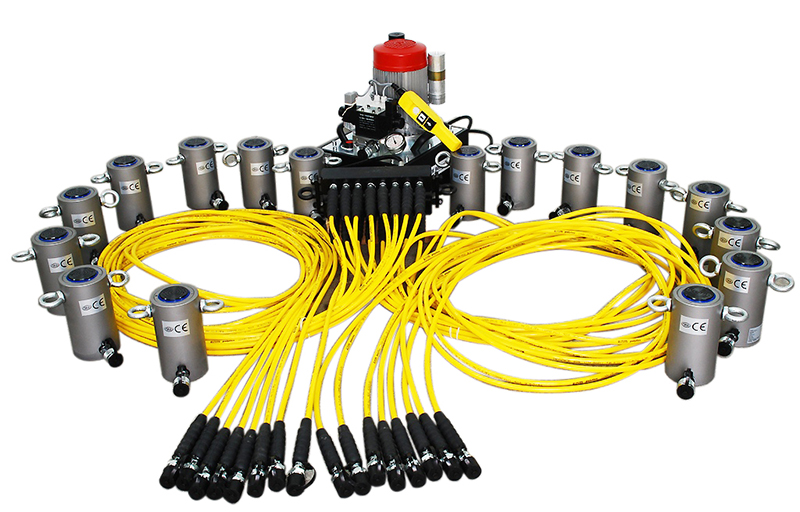

Senkron kaldırma sistemleri genel olarak bu tür silindirlerle yapılmaktadır. Aynı anda pek çok kriko kullanılarak geniş platformların kaldırılması ve tartılması işlemleri de bu ürünlerle yapılabilir.

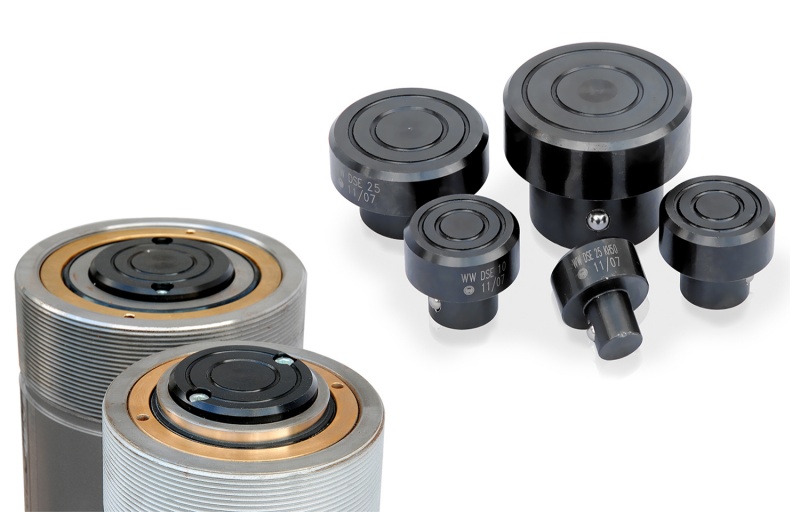

Değiştirilebilir sertleştirilmiş taşıyıcı kafa

Bütün EWZ krikolar, sertleştirilmiş değiştirilebilir yük taşıyıcı kafalar ile donatılmıştır. Pistona vidalanan bu kafalar sayesinde yük altındaki piston herhangi bir hasar görmez. Taşıyıcı kafalar uygulanan ısıl işlem sayesinde kolay kolay hasar görmezler. Hasar görmesi durumunda söz konusu kafalar yedek parça olarak temin edilebilir.

Uygulama alanları

EWZ serisi silindirler çok amaçlı kullanılabilen krikolardır. Endüstri, inşaat, gemicilik, maden gibi pek çok alanda kullanılabilecek şekilde tasarlanmışlardır. EWZ krikolar yüksek basınç çalışan hidrolik pres uygulamaları için ideal ürünlerdir. Krikonun üst gövdesinin dıştan dişli olması pres ve pres benzeri uygulamalar için düşünülmüştür.

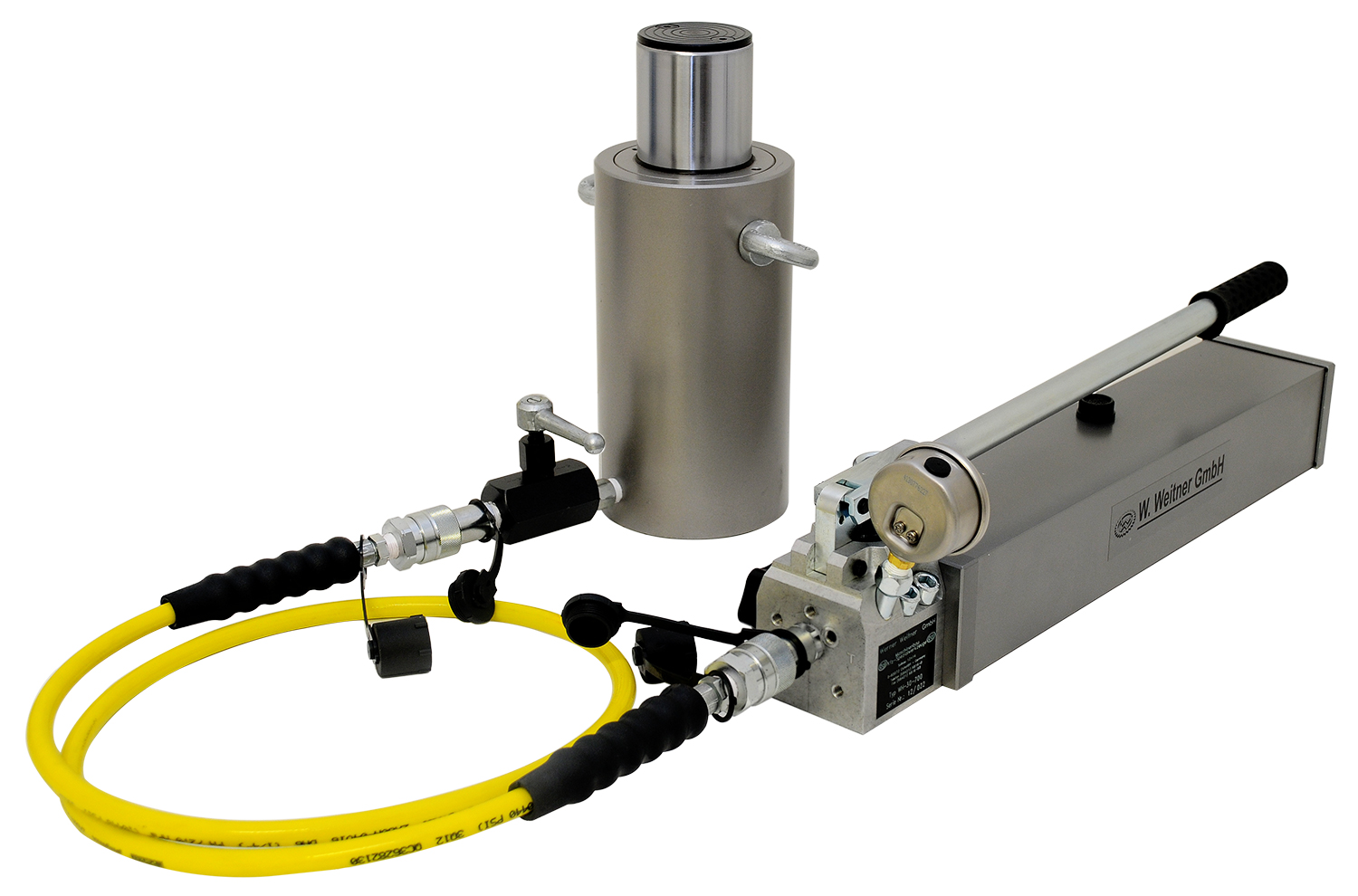

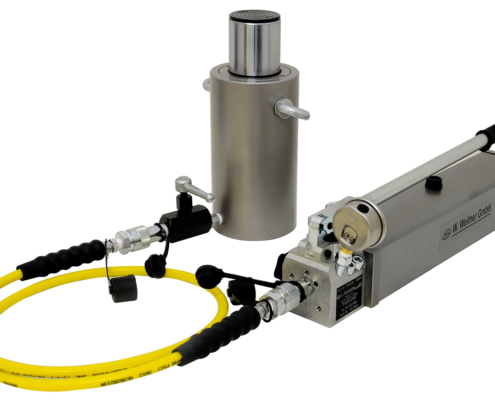

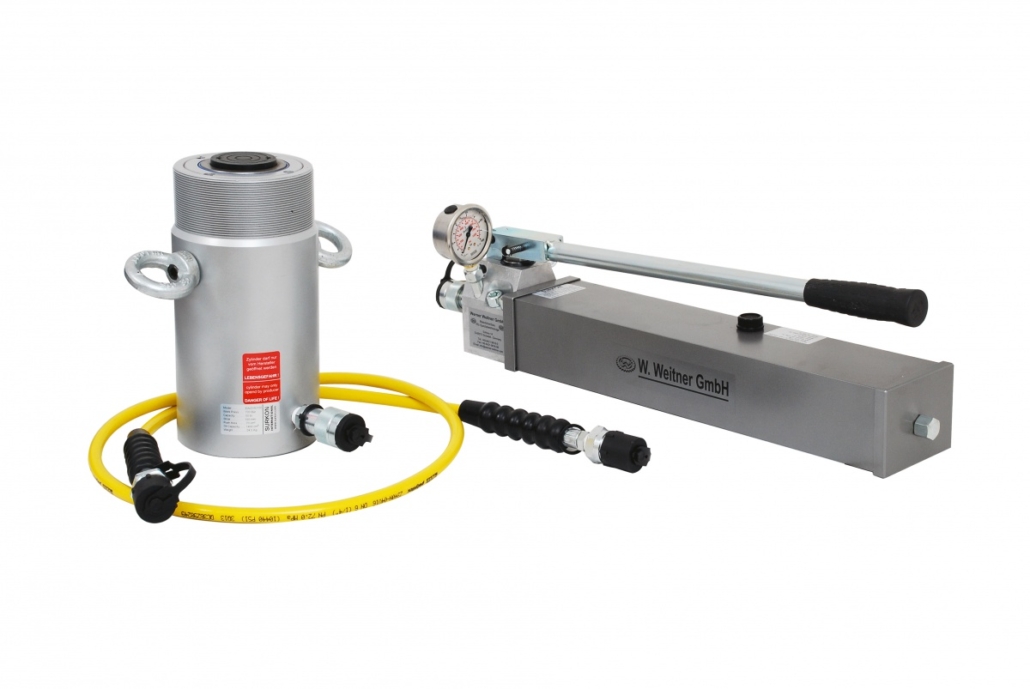

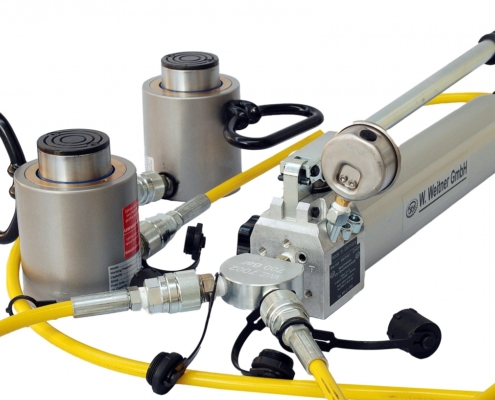

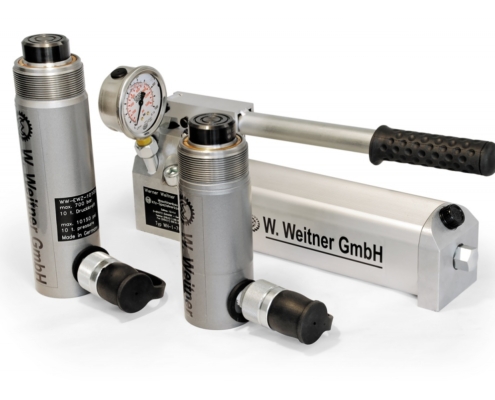

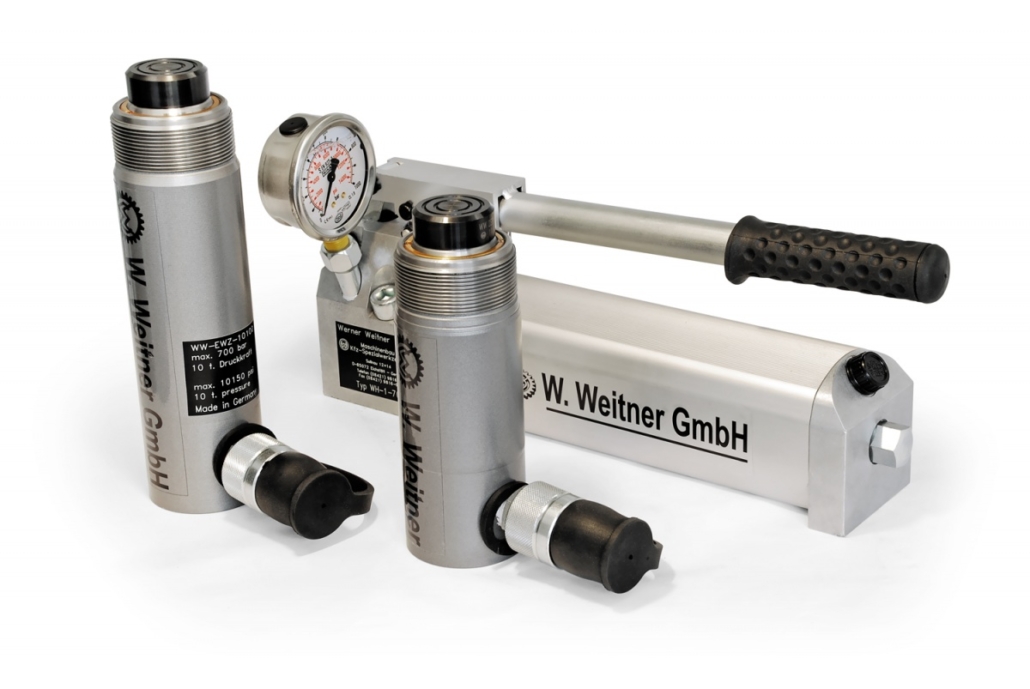

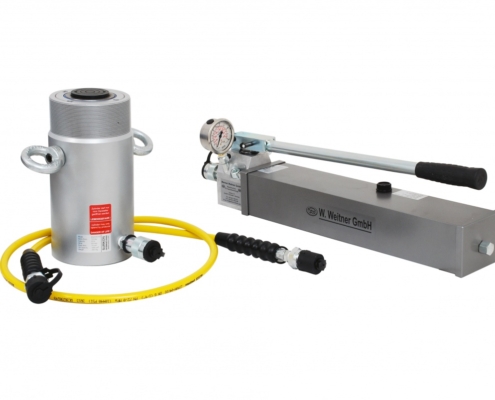

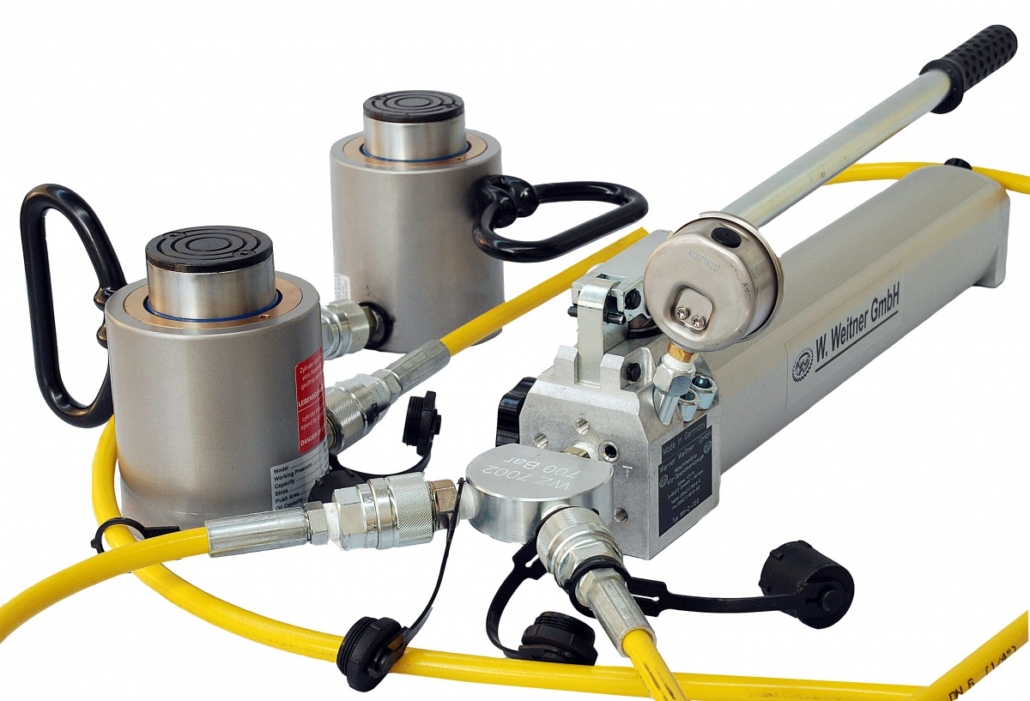

Kriko seti uygulaması

EWZ silindirlerde, çok farklı kombinasyonlarda kriko setleri oluşturulabilir. Kriko seti oluşturulurken dikkat edilecek olan en önemli husus kullanılacak olan el pompası ile hidrolik silindirin yağ hacimleri bakımında uyum içinde olmasıdır. Yüksek tonaj yüksek stroklu silindirlerin yağ ihtiyacı daha fazladır. Bu nedenle yağ tankı büyük olan pompaların tercih edilmesi gerekir. Tonajı düşük, stroku kısa olan hidrolik krikolar daha az yağa ihtiyaç duyduklarından küçük yağ tankı olan el pompaları seçilebilir. Yağ ihtiyacına gör tek hızlı veya çift hızlı pompalar arasında da seçim yapılabilir. Tek hızlı pompaların yağ debileri düşüktür. O nedenle yalnızca düşük tonajlı krikolar için tercih edilmelidir. Tek hızlı pompalar yassı silindirler için uygundur.

Özel ataçmanlar
EWZ serisi silindirler çok amaçlı kullanılabilen krikolardır. Endüstri, inşaat, gemicilik, maden gibi pek çok alanda kullanılabilecek şekilde tasarlanmışlardır. EWZ krikolar yüksek basinç çalışan hidrolik pres uygulamaları için ideal ürünlerdir. Krikonun üst gövdesinin dıştan dişli olması press ve pres benzeri uygulamalar için düşünülmüştür.

Garanti hizmetleri
EWZ serisi silindirler, ağır iş şartları düşünülerek tasarlanmış ürünlerdir. Yüksek kalite ıslahlı dolu çelik malzemeden üretilen bu krikolar yatay veya açılı çalıştırılmadıkları sürece herhangi bir arıza vermezler.

Ancak buna rağmen arızalanma durumunda garanti ve yedek parça hizmetleri Hidrotork tarafından verilmektedir. Hasar gören veya imalattan kaynaklanabilecek arızalar için servis süresi 24 saattir. İşin aciliyet durumuna göre yedek kriko verilerek müşteri memnuniyeti sağlanmaktadır. EWZ hidrolik silindirler 2 yıl Hidrotork garantisi altındadır.
