Forza FVP Serisi Vidalı Hidrolik Çektirmeler

[4 Ton]

  • Çekme kapasitesi  8 – 12  ve 15 ton
  • 2 veya üç kollu kullanıma uygun tasarım
  • Otomatik merkezleme veya standart modeller
  • OM modellerinde otomatik merkezleme özelliği
  • Orta, uzun ve ekstra uzun kol ve çap seçenekleri
  • Vidalı hidrolik sayesinde yüksek tonaj kuvveti
  • Merkez dayama ile gerdirme boşluğu el ile alınır
  • Yüksek kalite dövme çelikten imal tutucu ayaklar
  • Menşei İspanya
  • İmalatçı FORZA, 50 yılık deneyim
  • Türkiye’de garanti servis ve yedek parça hizmetleri

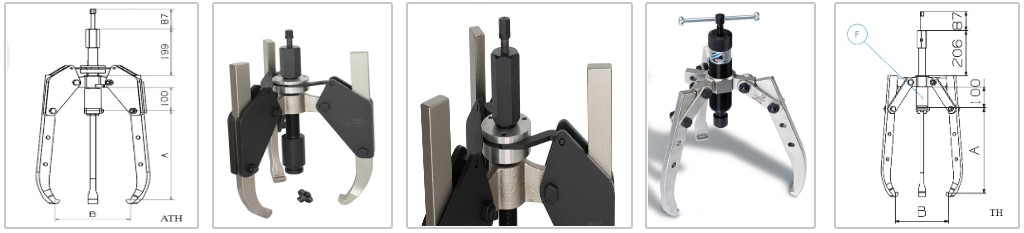

Vidalı Hidrolik 2/3 Kollu Otomatik Merkezlemeli Çektirmeler
FORZA Birim FVP08.225OM FVP08.270OM FVP15.265OM FVP15.385OM FVP15.500OM
Üretici Kodu *** 1308THA 7308ALTH 1315ATH 1315ALTH 1315AXTH
Çekme kapasitesi ton 8 8 15 15 15
Kol uzunluğu maks.   (A) mm 225 270 265 385 500
Kol açılma  (B)Çap ø mm 260 280 425 480 540
Çektirme komple ağırlığı kg 7.2 7.5 29 32 35
Çektirme kol kodu *** 130786 730786 131705 131706 131716
Vidalı hidrolik piston kodu *** 150000E 150000E 101683 101683 101683
2 veya 3 kollu kullanım *** Evet Evet Yok Yok Yok
Otomatik merkezleme ** Var Var Var Var Var

Vidalı Hidrolik Çektirme 8 -12 ve 15 ton Kapasite
Forza FVP serisi mekanik çektirmeler vidalı hidrolik piston ile donatılmışlardır. Vidalı piston tahrik saplaması maksimum 45 Nm (4,5kg) ile maksimum 16 tonluk çektirme kuvveti üretir.

Vidalı hidrolik mekanizması 8 – 12 ve 15 ton kapasitelerinde kullanılır. Daha yüksek kuvvetler için harici pompalı çektirmeler önerilir.

FVP serisi vidalı hidrolik çektirmeler ekonomik seri standart ve otomatik merkezlemeli olarak iki farklı sürümde sunulur.

Vidalı Hidrolik 2/3 Kollu Standart Çektirmeler
FORZA Birim FVP08.225 FVP12.225 FVP15.265 FVP15.385 FVP15.500
Üretici Kodu *** 1308TH 1312TH 1315TH 1315LTH 1315XLTH
Çekme kapasitesi ton 8 12 15 15 15
Kol uzunluğu maks.   (A) mm 225 225 265 385 500
Kol açılma  (B) Çap ø mm 260 260 425 480 540
Çektirme komple ağırlığı kg 4.5 4.5 20 23 25
Çektirme kol kodu *** 130706 130706 131705 131706 131716
Vidalı hidrolik piston kodu *** 150000E 150120 101683 101683 101683
2 veya 3 kollu kullanım *** Evet Evet Yok Yok Yok
Otomatik merkezleme ** Yok Yok Yok Yok Yok

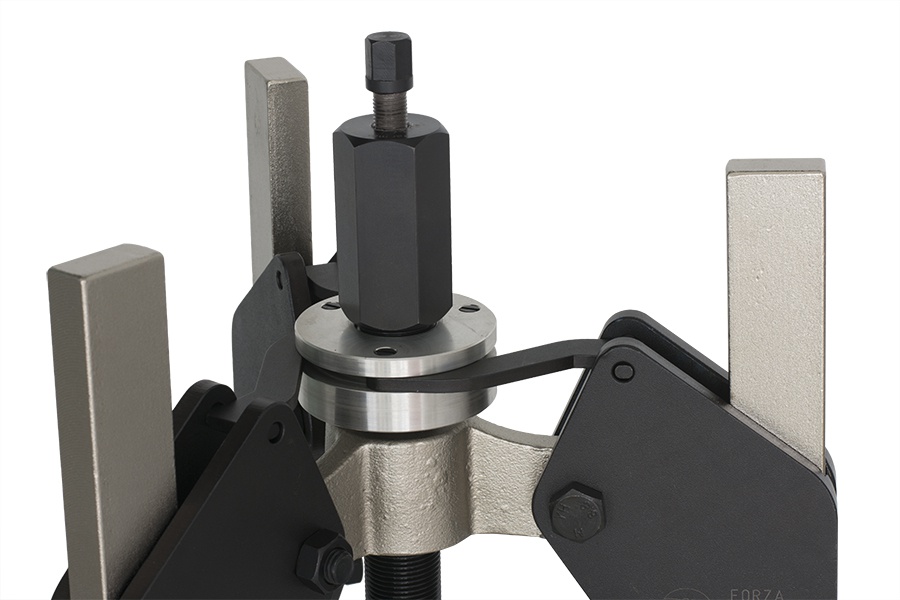

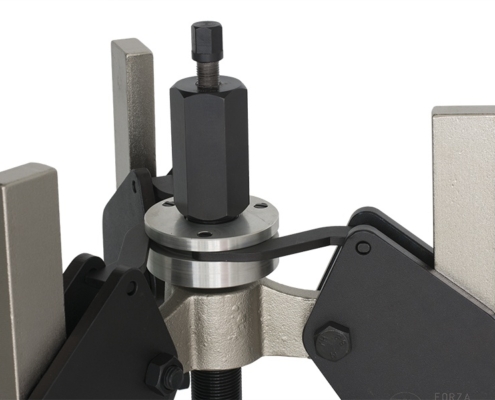

Otomatik Merkezleme (Self Centering)

OM kodlu modeller otomatik merkezlemeli çektirmelerdir. Bu modellerde her üç kol özel bir mekanizma ile birbirine bağlıdır. Kollar bu mekanizma sayesinde birlikte hareket eder. Otomatik merkezleme sistemi, çektirme işlemi sırasında çekici kolların tek bir kişi tarafından kolayca yerleştirilmesine ve gerdirilmesi işlemini kolaylaştır.

Standart modelde ise tutucu kollar birbirinden bağımsızdır. Birbirinden bağımsız hareket ettiğinden tek bir kişinin çektirmeyi bazı pozisyonlarda yerleştirmesi zor olabilir. Her üç kolun ayrı ayrı kontrol edilmesi ve yerleştirilmesi gerekir. Standart modeller ekonomik modellerdir

Kullanım Alanı
Vidalı hidrolik mekanizmalı çektirmeler ağır ve hafif endüstride geniş kullanım alanına sahiptir. Bu çektirmeler, rulman, burç, teker, kasnak ve dişlilerin kolay ve hasarsız bir şekilde yuvasından çıkartmak amacıyla kullanılır. Dahili pompalı hidrolik çektirmeler, motor-şanzıman servislerinde, makinelere servis veren tamir atölyelerinde, imalat, kağıt sanayi, maden ve petro-kimya sanayinde bakım onarım birimlerinin vazgeçilmez ekipmanıdır.

Kullanım Şekli
FVP serisi vidalı hidrolik çektirmeler düşük stroklu çektirmelerdir. Çektirmenin merkez dayama saplaması üzerinde vida ile tahrik olan bir hidrolik piston bulunur. Bu pistonun stroku 20mm dir.

Kullanıcı çektirmeyi yerleştirirken merkez saplamasını eliyle çevirerek gerdirme boşluğunu alır.

Çektirme gerdirilerek yerine kolayca sabitlenir. Sabitleme işlemi sonrasında hidrolik pistonun vidalı saplaması maksimum 45 N.m kuvvet ile döndürülür. Vidalı pistonun 20mm lik hareketi rulman, kasnak veya dişlinin yuvasından oynamasını sağlar. Daha fazla strok gerekmesi durumunda merkez dayama yine ile boşluk alınarak ikinci bir 20mm lik ilerleme sağlanır.
