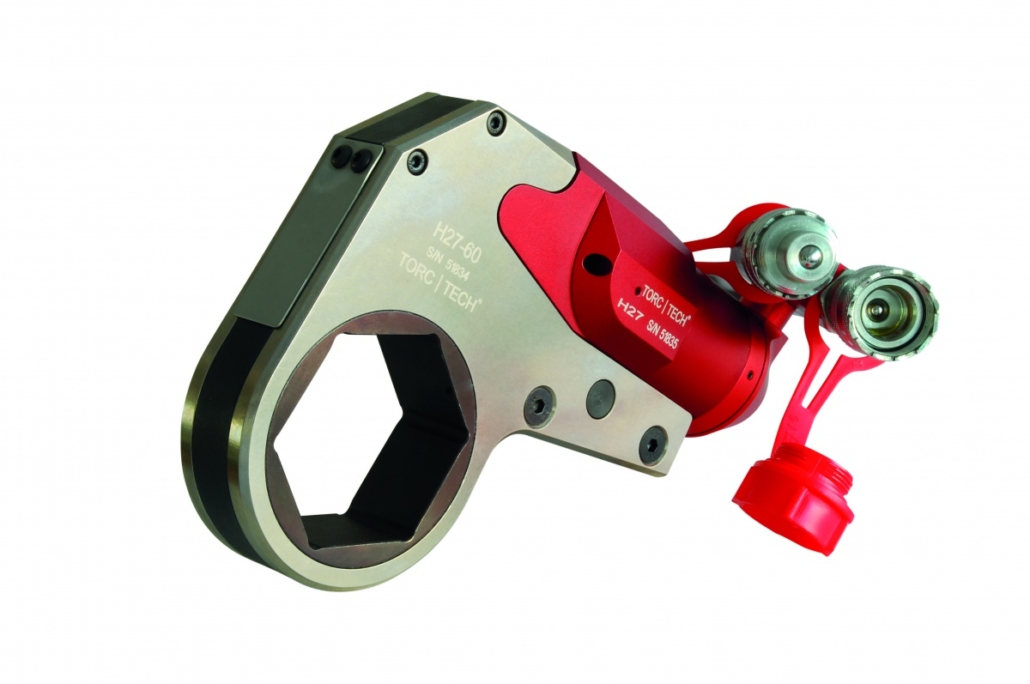

Kasetli Hidrolik Tork Anahtarı Torc-Tech – H Serisi

[ 260 – 48.500 N.m ]

  • 700 bar maksimum çalışma basıncı
  • Sürekli tekrarlanabilen torklama hassasiyeti ± %3
  • 260 N.m’den 48.500 N.m’ye kadar 5 farklı model
  • Maksimum çalışma basıncında sürekli çalışma
  • Dar alanlara erişmek için ekstra inceltilmiş yapı
  • Dayanıklı yapı
  • Minimum et kalınlığında
  • Maksimum tork kuvveti
  • Tek bir düğme ile kaset değiştirme imkânı
  • 360° x 360° çok pozisyonlu dönebilir yağ giriş portu
  • Bütün somun ölçülerine uygun ölçü düşürücü burçlar
  • Kare veya alyan sürücü adaptör seçenekleri
  • Yedek parça ve kalibrasyon hizmeti
  • Teknik servis imkanı

TWH serisi, Torc-Tech markasının yüksek performans kasetli tork anahtarı modelini tanımlar. Bu model ile 175 mm altıgen anahtar ağız ölçüsüyle maksimum 48.500 Nm tork gücüne ulaşılır. TWH serisinde tork anahtarları minimum yarıçap (Radius) dairesel et kalınlığında maksimum tork gücünün uygulanmasını sağlayacak şekilde tasarlanmıştır. Dar ve ulaşılması zor alanlar, birbirine yakın flanş cıvatalarının torklanması TWH serisi ekipmanlar için sorun oluşturmaz. Onlarca kaset seçeneği, yüzlerce kaset düşürücü adaptör imkânı kasetli tork anahtarlarını lokmalı tork anahtarı gibi kullanışlı hale getirir.
Torc-Tech TWH serisi tork anahtarlarının kasetleri herhangi bir başka alete gerek kalmadan kolayca sökülüp takılabilir. Alüminyum-titanyum alaşımlı yüksek mukavemetli malzemesiyle hafif ancak ağır sanayi çalışma şartlarına dayanıklıdır. İmalat ve yönetim prosedürleri TÜV Rheinland tarafından onaylı Torc-Tech torklama ekipmanları uluslararası iş güvenliği ve ergonomik kullanım kriterlerini fazlasıyla karşılar. Torc-Tech, Türkiye’de genel dağıtıcısı Hidrotork ile bütün ürünlerinde %100 müşteri memnuniyetini karşılayacak servis-yedek parça desteği sağlamaktadır. Hidrotork , hidrolik tork anahtarlarına 50.000 N.m’ ye kadar kalibrasyon hizmeti de vermektedir.

Model Tork Gücü Anahtar Ağırlık Ölçüler
  Max Min Ölçüsü Pistonu Kaset L H1 H2  W1 W2
  Nm Nm mm Kg Kg mm mm mm mm mm
H27 2.600 260 19 ~ 46 1,4 1,6 193 125 97 32 51
3.060 300 50 ~ 60 1,7 193 136 108 32 51
H54 5.400 530 27 ~ 65 2,3 4,4 250 158 125 41 64
6.000 600 70 ~ 80 4,6 250 169 136 41 64
H120 11.800 1100 50 ~ 80 3,8 8 310 189 157 52 78
14.500 1400 85 ~ 105 8,4 310 214 182 52 78
H210 21.200 2100 70 ~ 100 6,4 12 378 223 191 64 97
23.100 2300 105 ~ 115 12 378 236 204 64 97
H430 43.800 4.350 80 ~ 117 16,1 29 405 291 242 83 93
48.500 4.850 120 ~ 175 30 425 309 260 83 93

İmalat ve yönetim prosedürleri TÜV Rheinland tarafından onaylı Torc-Tech torklama ekipmanları uluslararası iş güvenliği ve ergonomik kullanım kriterlerini fazlasıyla karşılar. Torc-Tech, Türkiye’de genel dağıtıcısı Hidrotork ile bütün ürünlerinde %100 müşteri memnuniyetini karşılayacak servis-yedek parça desteği sağlamaktadır. Hidrotork , hidrolik tork anahtarlarına 50.000 N.m’ ye kadar kalibrasyon hizmeti de vermektedir.

Kaset Ünitesi – Hidrolik Tahrik Pistonu
Kasetli tork anahtarları, havalı ağır lokma ile çalışan hidrolik tork anahtarlarından farklı bir yapıdadır. Bu modeller, kaset ünitesi ve üniteyi tahrik eden hidrolik bir pistondan oluşur. Hidrolik pistonun tahrik gücü, kaset ölçüsüyle birlikte tork değerini oluşturur. Pistona uygulanan hidrolik basınç ve bu basınç karşısında elde edilen tork değeri bir tablo halinde sevkiyat içinde yer alır. Bu modellerde somun altıgen ölçüsü için bir kaset bulunur. Hidrolik tahrik pistonu her modelde en az 10 farklı anahtar ağzı ölçüsünde kasetlerle kullanılır. Örneğin TWH27 modelinde bir tahrik pistonu ile 19mm ile 60mm anahtar ağzı ölçülerinde 12 farklı kaset seçeneği vardır.

Hidrolik Tork Anahtarı Kaset Ünitesi
Kaset ünitesi bu seri tork anahtarlarında ağır lokmanın işlevini görür. Her somun ölçüsü için bir kaset bulunur. Bu nedenle kaset ünitesi sabit somun anahtar ağzı ölçülerine göre sipariş verilir. Kasetli tork anahtarları standart vidalama işleminden ziyade, saplama boylarının uzun olduğu, dar ve erişimin kısıtlı olduğu uygulamalar için tercih edilir. TWH serisinde LOW serisinde olduğu gibi kasetlerin sökülüp takılması ve değiştirilmesi çok kolaydır. Herhangi bir el aletine gerek yoktur. Tahrik pistonu ile kaset birbirine bir pim ile bağlanır. Kasetlerin hızlı bir şekilde değişimi kullanıcı için sorun oluşturmaz.

Ölçü Daraltıcı Altıgen Burçlar
Kasetli tork anahtarlarında her anahtar ölçüsü için bir kaset almak maliyetli olur. Kaset ölçü seçimi en çok kullanılan somun ölçüsüne göre yapılır. Sabit somun ölçüsü dışında kalan ara ölçüler kaset düşürücü altıgen burçlarla tamamlanır. Bu özellik, kasetli tork anahtarlarını kare sürücülü ağır lokmalı tork anahtarları gibi esnek ve çok amaçlı kullanım imkânı sunar. Burada dikkat edilmesi gereken en önemli özellik ölçü daraltıcı burçlarla yarıçap et kalınlığının artmasıdır. Somunlar arasında mesafenin yeterli olduğu durumlarda bu kalınlığın artmasında bir sakınca yoktur. Somunlar arasındaki mesafe çok az ise, daraltıcı burç çözüm olmayabilir. Bu ölçüler için doğrudan kaset kullanılması gerekir.
