Kaymalı Tip Tork Anahtarlari Torc-Tech Seri İmalat Serisi

[ 1 – 125 N.m]

1-10 N.m aralığında hassasiyet ±%6
5-125 N.m aralığında hassasiyet ±%4
İnce diş cırcır mekanizması 36T/48T
STO modeli ön ayarlı, sabit değerli

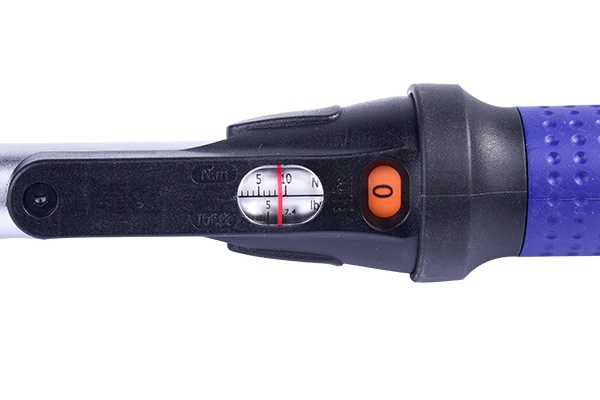

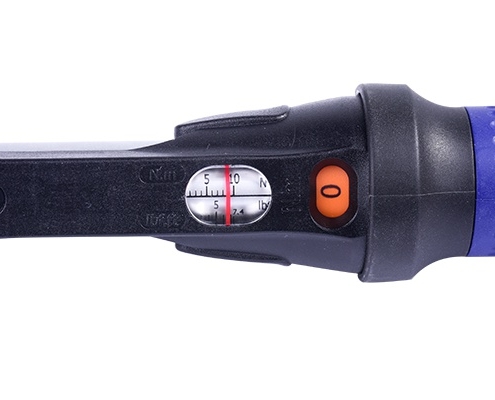

STA modeli kabzadan ayarlanabilir
STO modeli tork test cihazı gerektirir
Tork değerine ulaşınca boşa çıkar
Torklama yalnızca sıkma yönündedir
Seçilen değerden fazla torklamaz
İmalatçı fabrika kalibrasyon belgelidir
TÜRKAK akredite kalibrasyon opsiyonel
Menşei Tayvan, Marka Torc-Tech

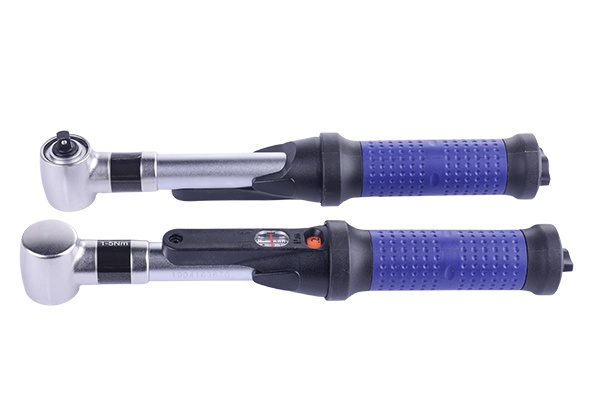

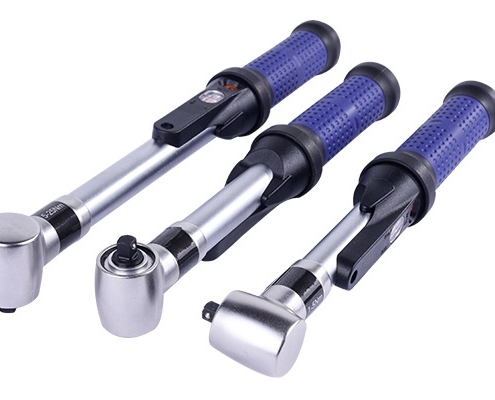

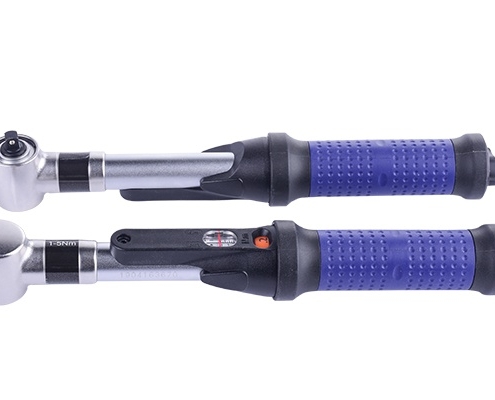

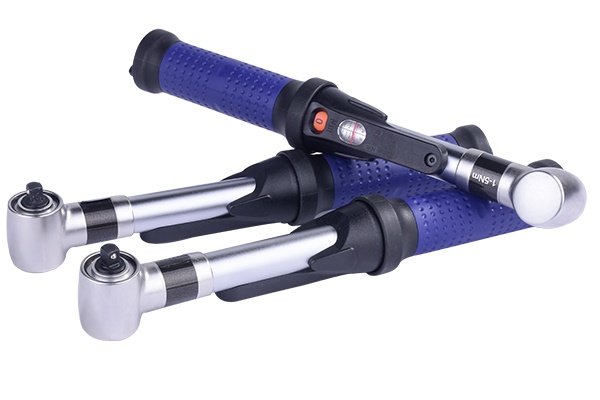

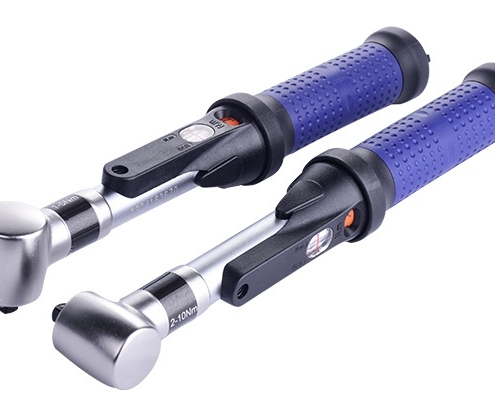

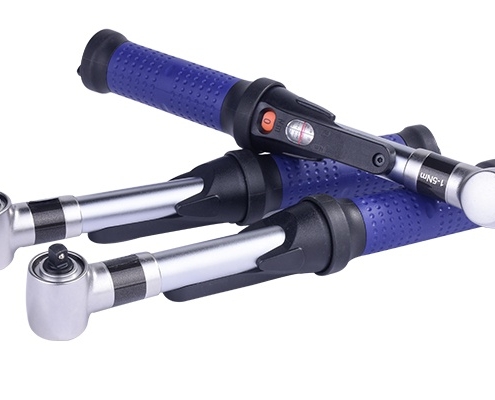

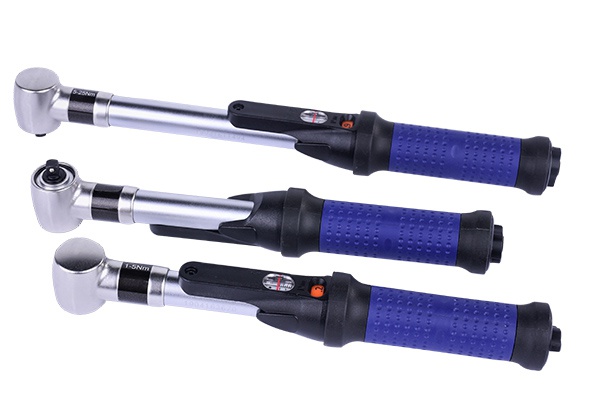

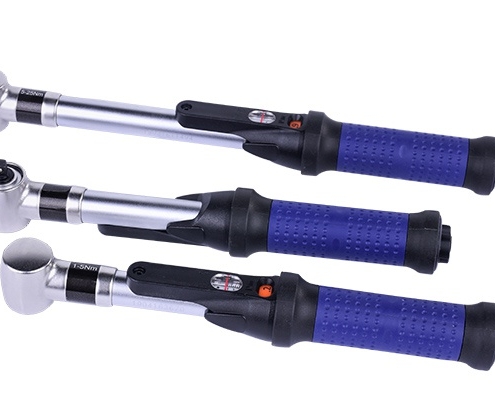

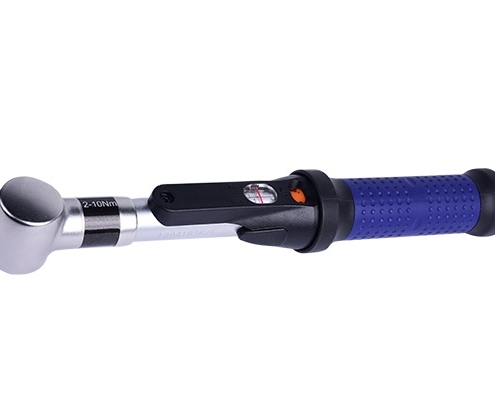

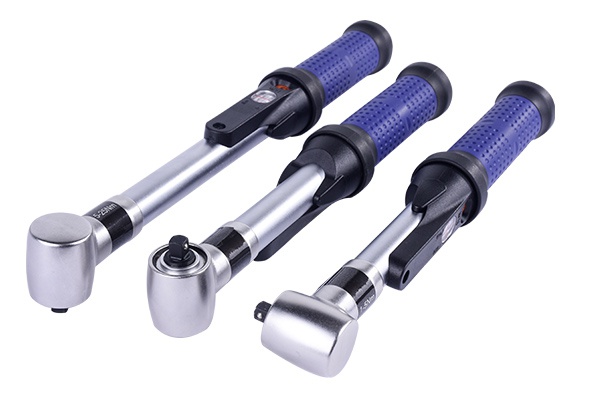

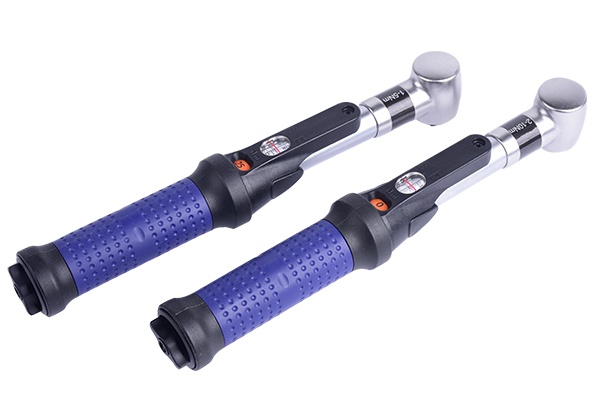

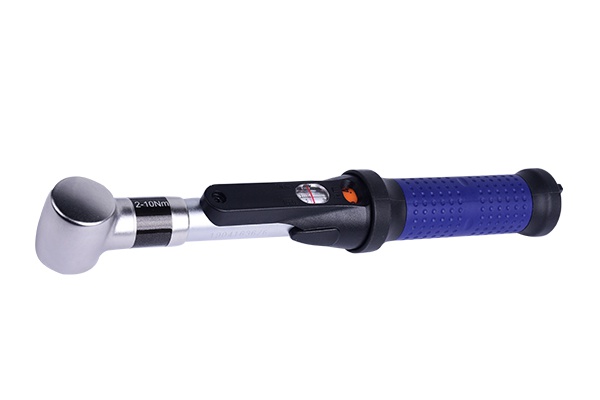

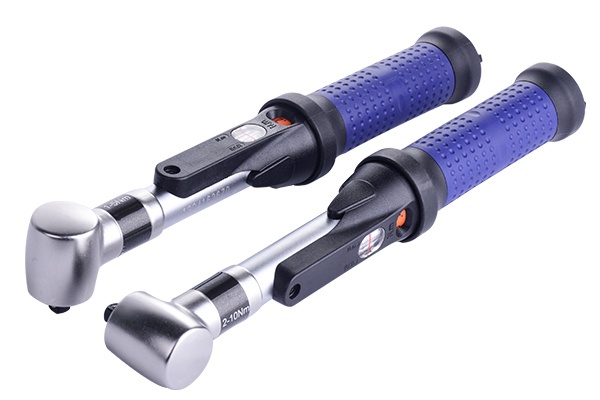

Ayarlanabilir ve Ön Ayarlı Kaymalı Tip Torkmetre

Torc-Tech marka kaymalı tip tork anahtarları ön ayarlı ve kabzadan ayarlanabilir olarak iki farklı modelde sunulur. Her iki modelde 1 ile 125 N.m arasında 8 farklı tork anahtarı seçeneği bulunur. Torklama hassiyeti 1-5 N.m ile 2-10 N.m modellerinden ±%6’dır. Hem ön ayarlı hem de kabzadan ayarlanabilir tork anahtarları 5-25 N.m – 10-60 N.m ve 25-100 N.m modellerinde ise hassasiyet ±%4’tür. Önayarlı-Preset tip tork anahtarların tork göstergesi yoktur. Bu cihazlar tork test cihazı aracılığıyla istenilen değere sabitlenebilir. STA serisinin tork ayarı kabzanın çevrilmesiyle gerçekleşir.

Ayarlanabilir Kaymalı Tip Torkmetre
Model Tork Aralığı Sürücü Hassasiyet Çözünürlük Boy Diş Sayısı Ağırlık
# N.m lbf.ft inch % * mm # kg
STA005 1 – 5 0.7 – 3.7 1/4″  ±6% 0.05 260 36 0.52
STA010 2 – 10 1.5 – 7.4 1/4″  ±6% 0.1 260 36 0.52
STA025 5 – 25 3.5 – 18 1/4″  ±4% 0.1 320 36 0.59
STA025.1 5 – 25 3.5 – 18 3/8″  ±4% 0.1 320 36 0.59
STA060 10 – 60 8 – 44 3/8″  ±4% 0.25 355 48 0.66
STA100 25 – 100 18 – 75 3/8″  ±4% 0.5 475 48 1.43
STA060.1 10 – 60 8 – 44 1/2″  ±4% 0.25 355 48 0.65
STA100.1 25 – 100 18 – 75 1/2″  ±4% 0.5 475 48 1.43

Kaymalı Tip – Boşa Çıkan Tork Anahtarları Nasıl Çalışır?
Tıklamalı tip tork anahtarlarında tork değerine ulaşıldığında kullanıcı bir uyarı sesi duyar. Bu ses duyulduğunda ayarlanan tork değerine ulaşılmış demektir. Ancak kullanıcı bu tık sesini duymadığında ya da sıkmaya devam etmesi halinde fazla torklama yapar.

Kaymalı tip tork anahtarları farklı bir mekanizma ile donatılmıştır. Bu farklı mekanizma ayarlanan değere ulaşıldığında tork anahtarının boşa çıkmasına sağlar. Kullanıcı dikkatsiz davransa bile, öngörülen değerden fazla torklama yapamaz. Tork anahtarı boşa döner.

Ön Ayarlı Kaymalı Tip Torkmetre

Model Tork Aralığı Sürücü Hassasiyet Boy Diş Sayısı Ağırlık
# N.m lbf.ft inch % mm # kg
STO005 1 – 5 0.7 – 3.7 1/4″  ±6% 260 36 0.52
STO010 2 – 10 1.5 – 7.4 1/4″  ±6% 260 36 0.52
STO025 5 – 25 3.5 – 18 3/8″  ±4% 320 36 0.59
STO060 10 – 60 8 – 44 3/8″  ±4% 355 48 0.66
STO060.1 10 – 60 8 – 44 1/2″  ±4% 355 48 0.65
STO125 40-125 29 – 92 1/2″  ±4% 475 48 1.43
