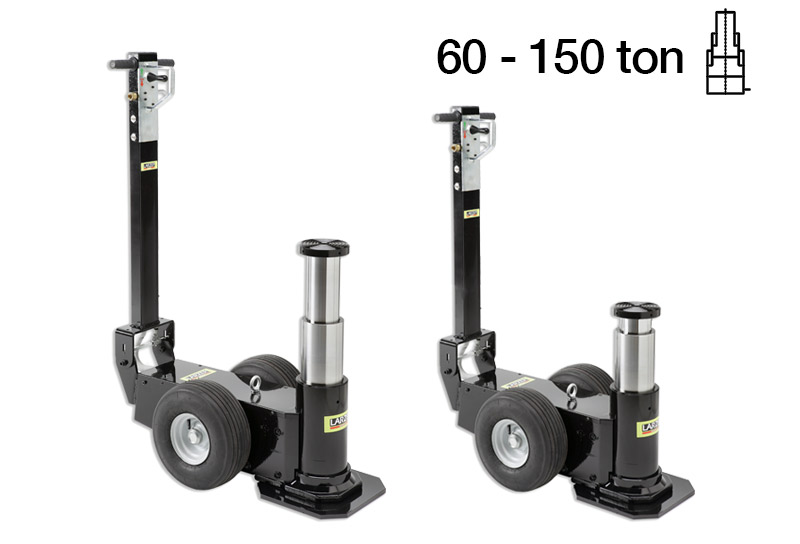

Larzep HL Serisi Ağır Tonaj Havalı Teleskopik Krikolar

[60-150 Ton]

  • 60 -150 ton arasında 5 farklı teleskopik kriko
  • Kapasiteye göre tek, çift ve üç kademeli model
  • 8 – 12 bar arasında basınçlı hava ile çalışır
  • Aşırı yük emniyet valfi ile donatılmıştır
  • Yüksüz halde iken pistonlar yuvasına döner
  • Dahili hidropnömatik pompa ile çalışır
  • Çek valfi ile yük tutar, maksimum kontrol sağlar
  • Düşük tabanlıdır, dar yerlerde rahatça kullanılabilir
  • Lastik tekerleri sayesinde kolayca hareket ettirilebilir
  • Yükü hız kontrol valfi kontrollü yük indirme sağlar
  • Operasyonlar tutma kabzasından gerçekleştirilir

HL Serisi Ağır Tonaj Havalı Teleskopik Krikolar

HL serisi ağır tonaj teleskopik havalı hidrolik krikolar 60 ton ile 150 ton arasındaki, iş makinası, kaya kamyonu, excavator, uçak gibi araçların tamir ve bakım hizmetlerinde kullanılır.

Havalı krikolar sahip oldukları iki, üç ve dört kademeli teleskopik hidrolik sistemleri sayesinde düşük tabanlı ancak yüksek kaldırma kursuna sahiptir. Kapalı boyları 220 ile 900 mm arasında değişen bu krikoların kaldırma kursları minimum 227 mm, maksimum 554 mm arasında değişmektedir. Teleskopik havalı araç krikoları düşük kapalı boylarına karşın yüksek kaldırma stroklarına sahip oldukları için tercih edilirler.

Model Kapasite Toplam Strok Kademe Strokları A B C D E Ağırlık
No Ton mm mm mm mm mm mm mm Kg

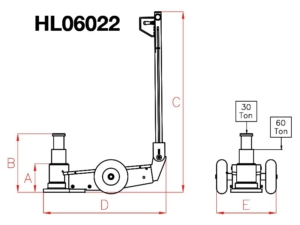

HL06022 30/60 227 110+117 220 447 1385 940 460 93

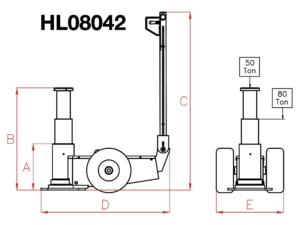

HL08042 50/80 418 196+222 420 838 1440 1039 540 161

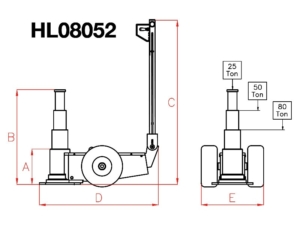

HL08052 25/50/80 518 167+171+180 341 859 1440 1040 540 143

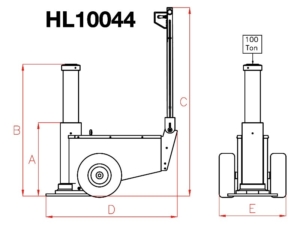

HL10044 100 445 445 725 1170 1720 1180 610 290

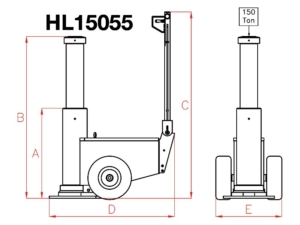

HL15055 150 554 554 900 1454 1720 1250 620 385

Sistemin Çalışması
Teleskopik krikolar hidrolik yağ basıncı üreten hava motorlarıyla donatılmıştır. Hava motorları basınçlı havadan tahrik alarak ürettiği basınçlı hidrolik yağı pistonlara iletir. Basınçlı yağ teleskopik pistonları harekete geçirir ve ağır tonajlı yüklerin kaldırılmasına olanak sağlar. Teleskopik havalı krikoların her kademesi farklı kaldırma kapasitelerine sahiptir. En yüksek kapasite ilk piston tarafından sağlanır. Pistonlar küçüldükçe kapasiteleri de düşer.

Yük Tutma ve Yükü Yavaşça İndirme Özelliği
Teleskopik Havalı krikolar hareketli tutma kolu üzerindeki düğmelerden kontrol edilir. Cihazlar aşırı yük valfi ile donatılmıştır. Bu valf sayesinde aşırı yüke maruz kalıp risk oluşturması engellenmiştir. Krikoların yük tutma özelliği vardır. Hava basıncının düşmesi, hortum hasarı gibi beklenmedik olaylar karşısında krikolar ikili çek valf sayesinde hidrolik olarak kilitlenir. Krikolar yük altında boşalmaz. Üzerindeki yükü tutar.

Teleskopik havalı krikolar üzerindeki yükü yavaşça kademeli olarak indirme valfiyle donatılmıştır. Kullanıcı kriko üzerindeki yükü milimetrik adımlarla indirme imkanına sahiptir.

Geniş Aksesuar Seçenekleri
HL serisi ağır tonaj teleskopik havalı krikolar geniş aksesuar seçeneğine sahiptir. Sertleştirilmiş uzatma takozları, uzatma takoz tutucuları, mekanik kilit özellikli güvenlik plakaları opsiyonel olarak sunulur.

Model Takoz Tutucular Uzatma Takozları
No Sağ Sol 10 mm 70mm 120mm 150mm 200mm 250mm 300mm
HL06022 – – HLE06001 HLE06007 HLE06012 – – – –
HL08042 HLT080R HLT080L – – – HLE08015 – HLE08025 HLE08030
HL08052 HLT080R HLT080L – – – HLE08015 – HLE08025 HLE08030
HL10044 HLT150R HLT150L – – – – HLE15020 HLE15025 HLE15030
HL15055 HLT150R HLT150L – – – – HLE15020 HLE15025 HLE15030
Model Güvenlik Plakaları
No 50mm M/F 100mm M/F 100mm F/F Tutucu Set*
HL06022 – – – – –
HL08042 HLB05017M HLB10017M HLB10017F HLC100 HLS100
HL08052 HLB05017M HLB10017M HLB10017F HLC100 HLS100
HL10044 HLB05017M HLB10017M HLB10017F HLC100 HLS100
HL15055 HLB05021M HLB10021M HLB10021F HLC150 HLS150
