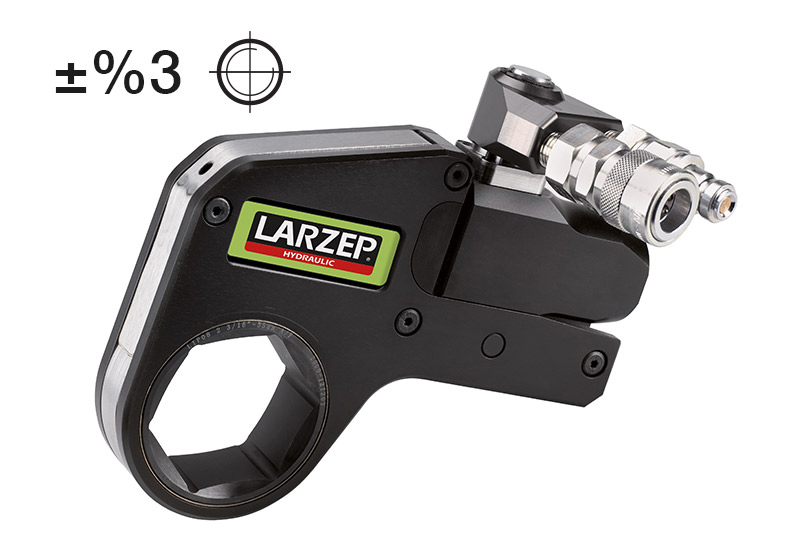

Larzep LX Serisi Kasetli Hidrolik Tork Anahtarı
[270 – 47.450 Nm]
- Torklama hassasiyeti ± %3
- Sıkma ve sökmeye uygun tasarım
- 47.450 N.m’ye kadar 6 farklı model
- Dar bölgelere uyumlu düşük yarıçap
- Küçük hacimli, dayanıklı uzun ömürlü
- 30 – 155 mm arası altıgen kaset seçeneği
- 30° dönüşlü çark sistemiyle daha hızlı torklama
- Özel imalat düşürücü burç ile kapsamlı kullanım
- 180° çok pozisyonlu dönebilir yağ giriş bağlantısı
- Kapsamlı aksesuar ve destek ayağı seçenekleri
- Larzep kalite güvencesi ile İngiltere’de üretilir
- Türkiye’de servis – kalibrasyon ve yedek parça hizmeti
Yüksek Dayanımlı Çelik Gövde Kasetli Hidrolik Tork Anahtarı
Larzep kasetli hidrolik tork anahtarları 270 N.m ile 47.450 N.m arasında sıkma ve sökmeye uygun olarak tasarlanmış ve üretilmişlerdir. Komple çelikten üretilen yekpare gövde ağır torklama işleri için dayanıklı ve uzun ömürlü çözümler sunar.
Dar Bölgeler İçin Optimum Çözüm
Kasetli tork anahtarları özellikle dar bölgeler ve saplamaların uzun olduğu uygulamalarda tercih edilir. Kasetli tork anahtarları hidrolik piston ve her bir somun ölçüsünde kaset ünitesinden oluşur. Kasetli tork anahtarlarında her bir somun ölçüsü için kaset satın alması gerekir. Saplamalar arasında yeteri kadar boşluk mevcut olduğu durumlarda ölçü düşürücü daraltıcı burçlar kullanılabilir.
İnce yarıçapı sayesinde en dar bölgelerde bile rahatlıkla kullanılabilir.
Uzun saplamaları olan uygulamalarda optimum çözüm sunar
İnce çark sistemi sayesinde 30° lik dönüşlerle hızlı torklama imkanı sunar.
Hidrolik tork anahtarının kasetleri çıkartılabilir ve kolayca değiştirilebilir.
Ağır sanayinin ihtiyacı olan her ölçüde standart ve standart düşürücü burç seçeneklidir.
Hidrolik Tork Anahtarı Optimum Model Seçimi
Hidrolik tork anahtarı seçimi yapılırken torklama yapılacak değerin en az %30 fazla kapasitedeki bir model seçilmelidir. Sökülme tork kuvveti, aynı civataya uygulanan sıkma kuvvetinin çok üzerindedir. Hidrolik tork anahtarının öngörülen maksimum değerinde uzun süre kullanılması önerilmez.
Hidrolik Tork Pompası Seçimi
Hidrolik tork anahtarının hızlı ve verimli çalışması kullanılan hidrolik tork pompasına bağlıdır. Debisi düşük, motor gücü zayıf olan hidrolik pompalar yalnızca kapasitesi düşük modellerde kullanılmalıdır. Torklama kapasitesi 5.000 N.m üzerindeki hidrolik tork anahtarlarında yüksek verimlilik için debisi fazla güçlü pompalar tercih edilmelidir. Ürün seçimi yaparken firmamızdan destek talep ediniz.
| LX03 | ||||
| Model | Saplama | Anahtar Ağzı | R1 | Maks. Tork |
| No. | Ölçüsü | mm (A/F) | mm | N.m |
| LX03H030 | M20 | 30 | 31 | 2.765 |
| LX03H032 | M22 | 32 | 31 | 2.765 |
| LX03H036 | M24 | 36 | 31 | 2.765 |
| LX03H041 | M27 | 41 | 34 | 2.765 |
| LX03H046 | M30 | 46 | 34 | 2.765 |
| LX03H050 | M33 | 50 | 39 | 2.765 |
| LX03H055 | M36 | 55 | 42 | 2.765 |
| LX03H060 | M39 | 60 | 45 | 2.765 |
| LX06 | ||||
| Model | Saplama | Anahtar Ağzı | R1 | Maks. Tork |
| No. | Ölçüsü | mm (A/F) | mm | N.m |
| LX06H036 | M24 | 36 | 37 | 5.660 |
| LX06H041 | M27 | 41 | 37 | 5.660 |
| LX06H046 | M30 | 46 | 40 | 5.660 |
| LX06H050 | M33 | 50 | 42 | 5.660 |
| LX06H055 | M36 | 55 | 44 | 5.660 |
| LX06H060 | M39 | 60 | 47 | 5.660 |
| LX06H065 | M42 | 65 | 50 | 5.660 |
| LX06H070 | M45 | 70 | 53 | 5.660 |
| LX06H075 | M48 | 75 | 55 | 5.660 |
| LX06H080 | M52 | 80 | 59 | 5.660 |
| LX06H085 | M56 | 85 | 62 | 5.660 |
| LX11 | ||||
| Model | Saplama | Anahtar Ağzı | R1 | Maks. Tork |
| No. | Ölçüsü | mm (A/F) | mm | N.m |
| LX11H050 | M33 | 50 | 45 | 11.480 |
| LX11H055 | M36 | 55 | 48 | 11.480 |
| LX11H060 | M39 | 60 | 51 | 11.480 |
| LX11H065 | M42 | 65 | 56 | 11.480 |
| LX11H070 | M45 | 70 | 56 | 11.480 |
| LX11H075 | M48 | 75 | 58 | 11.480 |
| LX11H080 | M52 | 80 | 61 | 11.480 |
| LX11H085 | M56 | 85 | 66 | 11.480 |
| LX11H090 | M60 | 90 | 74 | 11.480 |
| LX11H095 | M64 | 95 | 74 | 11.480 |
| LX11H100 | M68 | 100 | 80 | 11.480 |
| LX11H105 | M72 | 105 | 80 | 11.480 |
| LX21 | ||||
| Model | Saplama | Anahtar Ağzı | R1 | Maks. Tork |
| No. | Ölçüsü | mm (A/F) | mm | N.m |
| LX21H070 | M45 | 70 | 59 | 20.785 |
| LX21H075 | M48 | 75 | 62 | 20.785 |
| LX21H080 | M52 | 80 | 65 | 20.785 |
| LX21H085 | M56 | 85 | 70 | 20.785 |
| LX21H090 | M60 | 90 | 75 | 20.785 |
| LX21H095 | M64 | 95 | 75 | 20.785 |
| LX21H100 | M68 | 100 | 81 | 20.785 |
| LX21H105 | M72 | 105 | 81 | 20.785 |
| LX21H110 | M76 | 110 | 88 | 20.785 |
| LX21H115 | M80 | 115 | 88 | 20.785 |
| LX31 | ||||
| Model | Saplama | Anahtar Ağzı | R1 | Maks. Tork |
| No. | Ölçüsü | mm (A/F) | mm | N.m |
| LX31H075 | M48 | 75 | 67 | 30.505 |
| LX31H080 | M52 | 80 | 67 | 30.505 |
| LX31H085 | M56 | 85 | 73 | 30.505 |
| LX31H090 | M60 | 90 | 78 | 30.505 |
| LX31H095 | M64 | 95 | 78 | 30.505 |
| LX31H100 | M68 | 100 | 85 | 30.505 |
| LX31H105 | M72 | 105 | 85 | 30.505 |
| LX31H110 | M76 | 110 | 90 | 30.505 |
| LX31H115 | M80 | 115 | 90 | 30.505 |
| LX31H120 | M85 | 120 | 95 | 30.505 |
| LX31H130 | M90 | 130 | 100 | 30.505 |
| LX31H135 | M95 | 135 | 100 | 30.505 |
| LX47 | ||||
| Model | Saplama | Anahtar Ağzı | R1 | Maks. Tork |
| No. | Ölçüsü | mm (A/F) | mm | N.m |
| LX47H080 | M52 | 80 | 129 | 47.450 |
| LX47H085 | M56 | 85 | 129 | 47.450 |
| LX47H090 | M60 | 90 | 135 | 47.450 |
| LX47H095 | M64 | 95 | 135 | 47.450 |
| LX47H100 | M68 | 100 | 139 | 47.450 |
| LX47H105 | M72 | 105 | 139 | 47.450 |
| LX47H110 | M76 | 110 | 146 | 47.450 |
| LX47H115 | M80 | 115 | 146 | 47.450 |
| LX47H120 | M85 | 120 | 153 | 47.450 |
| LX47H130 | M90 | 130 | 160 | 47.450 |
| LX47H135 | M95 | 135 | 160 | 47.450 |
| LX47H140 | M95 | 140 | 163 | 47.450 |
| LX47H145 | M100 | 145 | 163 | 47.450 |
| LX47H150 | M105 | 150 | 169 | 47.450 |
| LX47H155 | M110 | 155 | 169 | 47.450 |
