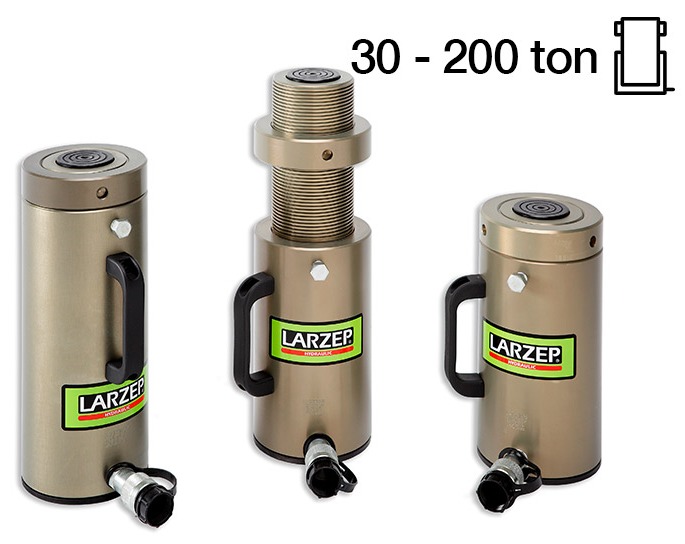

Larzep SAT Serisi Yük Dönüşlü Hidrolik Krikolar

[30 – 200 Ton]

  • Maksimum 700 bar hidrolik çalışma basıncı
  • 30 tondan 200 tona kadar hidrolik silindirler
  • 50 – 300 mm arası stroke (kurs) boyları
  • Stroke aşım valfi ve kırmızı uyarı bandı standart
  • Tek etkili ve yük dönüşlü hidrolik sistem
  • Ekstra %50 yük dayanımlı mekanik kilit kapasitesi
  • Çelik silindirlere göre %40 daha hafiftir
  • Vidalı piston sayesinde uzun süre yükte bekleme
  • Paslanmaya ve yan yüke karşı ekstra dayanıklı yapı
  • Değiştirilebilir, sertleştirilmiş özel taşıyıcı kafa
  • Oynar başlı kafa opsiyonel olarak sunulur
  • Yüksek kaliteli, alüminyumdan imal silindir gövdesi

Mekanik Kilitli Vidalı Piston Hidrolik Krikolar
Mekanik kilitli hidrolik krikolar genel olarak tek etkili ve yük dönüşlü hidrolik sisteme sahiptir. Bu krikoların pistonlarının dış yüzeyi vidalıdır. Pistonun etrafında dönen bir somun bulunur. Krikonun stroku yükseldikçe somun aşağıya doğru döndürülerek yükün krikoda mekanik olarak sabitlenmesi sağlanır. Vidalı piston krikolarda yükü sonsuza kadar kriko üzerinde tutmak mümkündür. Kaldırılan yükün sabitlenmesi için ayrıca bir takoza gerek kalmaz. Vidalı piston kriko aynı zamanda takoz görevi görür. Devrilme, kayma riski olan yüklerde ayrıca takozlama ihtiyacı olabilir.

Mekanik kilitli vidalı piston hidrolik krikolarda hidrolik sistem, kaldırma işlemi bitip, yük vidalı somuna bindirildiğinde devre dışı kalır.

Kapasite Model Strok Kapalı Boy (A) Dış Çap (D) Etki Alanı Yağ Hacmi Ağırlık
Ton kN LARZEP mm mm mm cm2 cm³ kg
30 303 SAT03005 50 173 105 44 221 4,4
30 303 SAT03010 100 223 105 44 442 5,6
30 303 SAT03015 150 273 105 44 663 6,8
30 303 SAT03020 200 333 105 44 884 8
30 303 SAT03025 250 383 105 44 1,104 9,2
30 303 SAT03030 300 433 105 44 1,325 10,5
50 487 SAT05005 50 193 135 71 354 7,9
50 487 SAT05010 100 243 135 71 709 9,9
50 487 SAT05015 150 293 135 71 1,063 11,9
50 487 SAT05020 200 353 135 71 1,418 13,9
50 487 SAT05025 250 403 135 71 1,772 15,9
50 487 SAT05030 300 453 135 71 2,126 17,9
100 911 SAT10005 50 216 180 133 664 15,6
100 911 SAT10010 100 266 180 133 1,327 19,2
100 911 SAT10015 150 326 180 133 1,991 22,8
100 911 SAT10020 200 376 180 133 2,655 26,4
100 911 SAT10025 250 446 180 133 3,318 29,9
100 911 SAT10030 300 496 180 133 3,982 33,5
140 1380 SAT14005 50 234 225 201 1,005 26
140 1380 SAT14010 100 284 225 201 2,011 31,6
140 1380 SAT14015 150 345 225 201 3,016 37,2
140 1380 SAT14020 200 395 225 201 4,021 43,1
140 1380 SAT14025 250 465 225 201 5,027 48,3
140 1380 SAT14030 300 515 225 201 6,032 53,9
200 1,946 SAT20005 50 249 265 284 1,418 42,9
200 1,946 SAT20010 100 299 265 284 2,835 50,6
200 1,946 SAT20015 150 364 265 284 4,253 58,4
200 1,946 SAT20020 200 414 265 284 5,671 66,1
200 1,946 SAT20025 250 479 265 284 7,088 73,9
200 1,946 SAT20030 300 529 265 284 8,506 81,6
Model A B D E F H J K L N R S T
LARZEP mm mm mm mm ** mm mm mm mm mm mm mm
SAT03005 173 223 105 75 Tr 75×4 24 25 3 45 11 M6 85 19
SAT03010 223 323 105 75 Tr 75×4 24 25 3 45 11 M6 85 19
SAT03015 273 423 105 75 Tr 75×4 24 25 3 45 11 M6 85 19
SAT03020 333 533 105 75 Tr 75×4 24 25 3 45 11 M6 85 19
SAT03025 383 633 105 75 Tr 75×4 24 25 3 45 11 M6 85 19
SAT03030 433 733 105 75 Tr 75×4 24 25 3 45 11 M6 85 19
SAT05005 193 243 135 95 Tr 95×4 26 35 3 61 12 M6 115 19
SAT05010 243 343 135 95 Tr 95×4 26 35 3 61 12 M6 115 19
SAT05015 293 443 135 95 Tr 95×4 26 35 3 61 12 M6 115 19
SAT05020 353 553 135 95 Tr 95×4 26 35 3 61 12 M6 115 19
SAT05025 403 653 135 95 Tr 95×4 26 35 3 61 12 M6 115 19
SAT05030 453 753 135 95 Tr 95×4 26 35 3 61 12 M6 115 19
SAT10005 216 266 180 130 Tr 130×6 32 42 3 88 14 M6 160 19
SAT10010 266 366 180 130 Tr 130×6 32 42 3 88 14 M6 160 19
SAT10015 326 476 180 130 Tr 130×6 32 42 3 88 14 M6 160 19
SAT10020 376 576 180 130 Tr 130×6 32 42 3 88 14 M6 160 19
SAT10025 446 696 180 130 Tr 130×6 32 42 3 88 14 M6 160 19
SAT10030 496 796 180 130 Tr 130×6 32 42 3 88 14 M6 160 19
SAT14005 234 284 225 160 Tr 160×6 43 50 3 88 14 M6 200 19
SAT14010 284 384 225 160 Tr 160×6 43 50 3 88 14 M6 200 19
SAT14015 345 495 225 160 Tr 160×6 43 50 3 88 14 M6 200 19
SAT14020 395 595 225 160 Tr 160×6 43 50 3 88 14 M6 200 19
SAT14025 465 715 225 160 Tr 160×6 43 50 3 88 14 M6 200 19
SAT14030 515 815 225 160 Tr 160×6 43 50 3 88 14 M6 200 19
SAT20005 249 299 265 190 Tr 190×6 43 60 3 111 15 M6 225 19
SAT20010 299 399 265 190 Tr 190×6 43 60 3 111 15 M6 225 19
SAT20015 364 514 265 190 Tr 190×6 43 60 3 111 15 M6 225 19
SAT20020 414 614 265 190 Tr 190×6 43 60 3 111 15 M6 225 19
SAT20025 479 729 265 190 Tr 190×6 43 60 3 111 15 M6 225 19
SAT20030 529 829 265 190 Tr 190×6 43 60 3 111 15 M6 225 19
