Norbar Açılı Tip Havalı Tork Anahtarları

[100-7000 Nm]

  • Torklama hassasiyeti ±% 6,
  • Tork aralığı 0.1 – 3.0 N.m / 10 – 300 cN.m
  • Tork aralığı için 2.5 – 29 Lbf.in
  • ISO 6789-1:2017 standardına uygun
  • 1/4” içten altıgen sürücü ile sevk edilir
  • Statik elektrik koruma (ESD) özelliği
  • Tork ayarı ince ayar paneli ile kolaylıkla yapılır
  • Ayarlanan tork değerinin üzerine çıkmaz
  • Fabrika kalibrasyon belgesi ile sevk edilir
  • Türkak akreditasyonlu kalibrasyon opsiyoneldir
  • Menşei Avrupa Birliği, üretici Wera, CE sertifikalı
  • Servis ve kalibrasyon Hidrotork tarafından karşılanır

Norbar’ın yeni PTS serisi havalı tork anahtarları, gelişmiş ve verimliliği artırılmış hava motoru ile donatılmıştır. Küçülen motor aksamı sayesinde hafifleyen havalı tork anahtarları daha ergonomik bir yapıyla sunulmuştur.

PTS Serisi Havalı Tork Anahtarlarında Yüksek Hassasiyet ±
Norbar’ın PTS serisi havalı tork anahtarları tork kontrolünü harici hava şartlandırıcı ile sağlar. Şartlandırıcı üzerinden ayarlanan hava basıncı cihazın çalışma torkunu belirler. Cihazla birlikte sevk edilen basınç-tork tablosundan istenen değere karşılık gelen basınç, şartlandırcı üzerinden ayarlanır ve işleme başlar. Bu tork tablosu her cihaz için ayrı ayrı oluşturulur, dolayısıyla her cihaz test edilip onaylanmış olur. Ayrıca her cihaz kendi kalibrasyon belgesiyle sevk edilir. PTS serisi havalı tork anahtarlarının tekrarlanabilir tork hassasiyeti ±%5’tir.

Parça Kapasite Şanzıman Çapı Kare Sürücü Devir Hızı Ağırlık D H1 H2 H3 H4 L1 L2 R1 R2 min R2 max W
No. N.m lbf.ft mm ØD inç d/d rpm kg mm
180241.B06.RA 100 – 500 74 – 370 52 3/4” 35.5 7,21 52 166 28 243 30 260 225 59 71 131 69
180242.B06.RA 160 – 800 118 – 590 52 3/4” 25.7 7,21 52 166 28 243 30 260 225 59 71 131 69
180243.B06.RA 200 – 1.000 147 – 738 72 3/4” 20.4 9,8 72 198 28 243 30 260 225 76 124 167 69
180244.B08.RA 270 – 1.350 200 – 1.000 72 1’’ 14.7 9,8 72 198 28 243 30 260 225 76 124 167 69
180245.B08.RA 400 – 2.000 295 – 1.475 72 1’’ 9.2 10,16 72 226 28 243 30 260 225 76 124 167 69
180246.B08.RA 540 – 2.700 400 – 2.000 80 1’’ 7,3 9,71 80 250 28 243 30 260 225 76 124 167 69
180247.B08.RA 800 – 4.000 590 – 2.950 92 1’’ 5,3 13,61 92 250 28 243 30 260 225 70 125 175 69
180250.B12.RA 800 – 4.000 590 – 2.950 92 1.1/2” 5.3 13,61 92 250 28 243 30 260 225 70 125 175 69
180250.B12.RA 1.200 – 6.000 885 – 4.425 119 1.1/2” 2.6 18,48 119 272 28 243 30 260 225 90 162 210 69
180249.B12.RA 1.400 – 7.000 1.030 – 5.200 119 1.1/2” 2.6 18,48 119 272 28 243 30 260 225 90 162 210 69

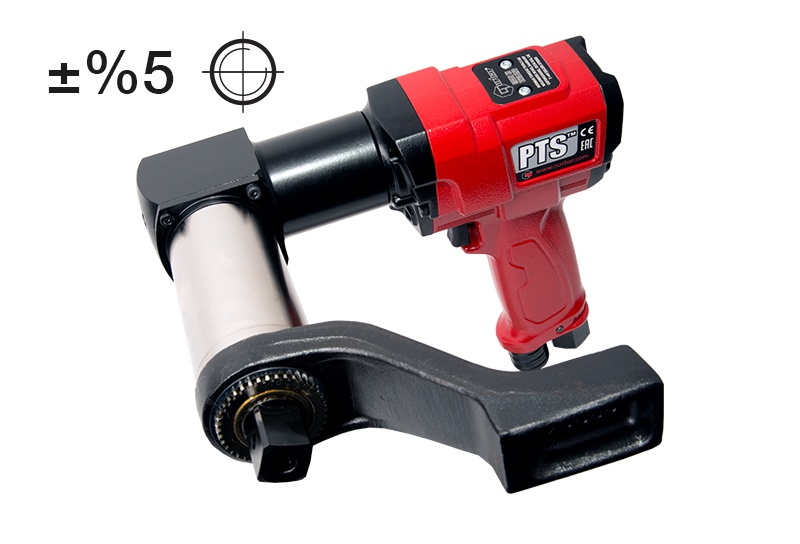

PTS Serisi Havalı Tork Anahtarlarında Yüksek Hassasiyet ±%5
Norbar’ın PTS serisi havalı tork anahtarları tork kontrolünü harici hava şartlandırıcı ile sağlar. Şartlandırıcı üzerinden ayarlanan hava basıncı cihazın çalışma torkunu belirler. Cihazla birlikte sevk edilen basınç-tork tablosundan istenen değere karşılık gelen basınç, şartlandırcı üzerinden ayarlanır ve işleme başlar. Bu tork tablosu her cihaz için ayrı ayrı oluşturulur, dolayısıyla her cihaz test edilip onaylanmış olur. Ayrıca her cihaz kendi kalibrasyon belgesiyle sevk edilir. PTS serisi havalı tork anahtarlarının tekrarlanabilir tork hassasiyeti ±%5’tir.

Darbesiz Titreşimsiz Torklama

Havalı tork anahtarları sessiz çalışır. Çalışma gürültüsü 79 dB(A)’in altındadır. Torklama işlemi son derece yumuşak ve titreşimsiz gerçekleşir. Elde hissedilen titreşim seviyesi 2.5m/s²’nin altındadır. Bu iki özellik havalı tork anahtarını kullanışlı ve ergonomik bir ekipman haline getirir. Havalı tork anahtarları iş güvenliğini maksimum seviyede karşılar. Operatör yorulmadan verimli bir şekilde çalışır.

Saniyede 16.5 Litre Hava Tüketimi

Havalı tork anahtarları ürettikleri tork kuvvetini basınçlı havadan alırlar. Basınçlı hava cihazın içindeki hava motorunu tahrik ederek dönme kuvveti üretir. Üretilen bu kuvvet dişli kutusuna aktarılır. İki veya üç planet dişli sisteminden oluşan dişli kutusu girişteki dönme kuvvetini yüksek tork değerlerine ulaştırır. Havalı tork artırıcı olarak da adlandırılan bu cihazların hava tüketimi saniyede 16.5 litredir. Hava tesisatının güçlü ve hava tankının büyük olması bu cihazlarla sağlıklı çalışmak için gereklidir

İkinci Tetik Mekanizması

PTS serisi havalı tork anahtarları ile geliştirilen 19286 kodlu DTM (dual trigger module) olarak adlandırılan tetik modülü, ufak ama etkili bir aparattır. İş kazalarını önlemek için geliştirilen bu aparat, havalı tork anahtarının alt kısmında hava hortumunun önüne takılır.

Operatör cihazı çalıştırmak için hem dahili tetiğe hem de DTM’ye basmak zorundadır. Bu sayede kullanıcı elini destek ayağından uzakta tutmak zorunda kalır.

Genel olarak iş kazaları operatörün elini destek ayağına sıkıştırması suretiyle gerçekleşir. Norbar mühendisleri bu sorunu akılcı bir yöntemle çözüp, operator için ekstra güvenlik sağlamıştır.

DTM aparatı takılan tork ayarlı cihazların kalibrasyonu yeniden yapılmalıdır.

DTM farklı marka ve model havalı aletler ile uyumludur.
