Norbar Değişken Uçlu Sabit Ayarlı Torkmetreler

[12 – 400 N.m]

Seri üretimde torklama hassasiyeti ±%3
12 N.m ile 400 N.m arasında farklı modeller
Seri üretimde kullanılmak üzere tasarlanmış yapı
Tork test cihazı ile istenen değere ayarlanıp sabitlenir
Tork değeri sabitlenir ve kullanıcı değiştiremez
Dikdörtgen ve spigot tipte uç sistemi mevcuttur
Spigot sistemde 16 mm girişe sahip uçlar kullanılır
Dikdörtgen sistemde 9×12 ve 14×18 giriş seçeneği
Seri numaralı ve fabrika kalibrasyonu ile sevk edilir
Ağır çalışma şartlarına uygun dayanıklı yapı
Ağır sanayi, uçak ve otomotiv endüstrisine uygun
TÜRKAK akreditasyonlu kalibrasyon opsiyoneldir
Servis, yedek parça ve kalibrasyon desteği

Seri Üretim Tork Anahtarı

Uzun Ömür, Dayanıklı Yapı Norbar P type, imalat tipi tork anahtarları seri üretimdeki yoğun kullanım şartları dikkate alınarak üretilmiş tork anahtarı modelidir. Bu modelde tork anahtarının dayanıklı, uzun ömürlü olması ve yüzbinlerle ifade edilen torklama işleminden sonra hassasiyetin ±% 3 seviyelerinde kalması esastır. Sabit ayarlı tork anahtarları iki farklı kare sürücü modeliyle 8 N.m’den 400 N.m’ye kadar torklama imkanı sunarlar.

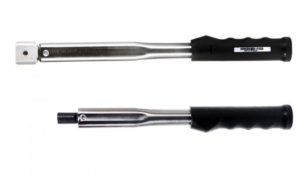

Sürücü Seçenekleri
* 16 mm çapında yuvarlak uç (Spigot)
* 9×12 ve 14×18 mm dörtgen dişi girişli uç

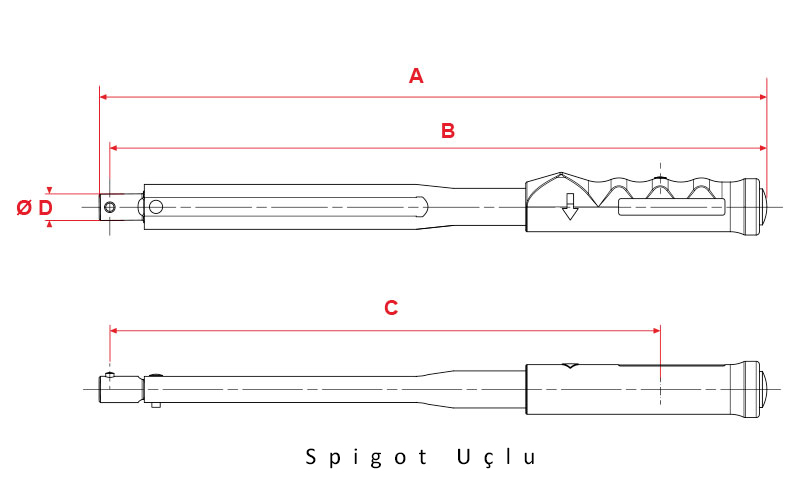

Spigot 16 Ø Sabit Ayarlı Tork Anahtarları
Parça Tork Aralığı Uç Girişi Ağırlık A B C D
No. N.m lbf.ft Ø kg mm
11167 12 – 60 5 – 45 16 0,55 283 277 212 16
11143 20 – 100 15 – 75 16 0,6 324 317 252 16
11144 40 – 200 30 – 150 16 0,78 405 399 334 16
11117 60 – 300 45 – 220 16 1,13 643 637 572 16

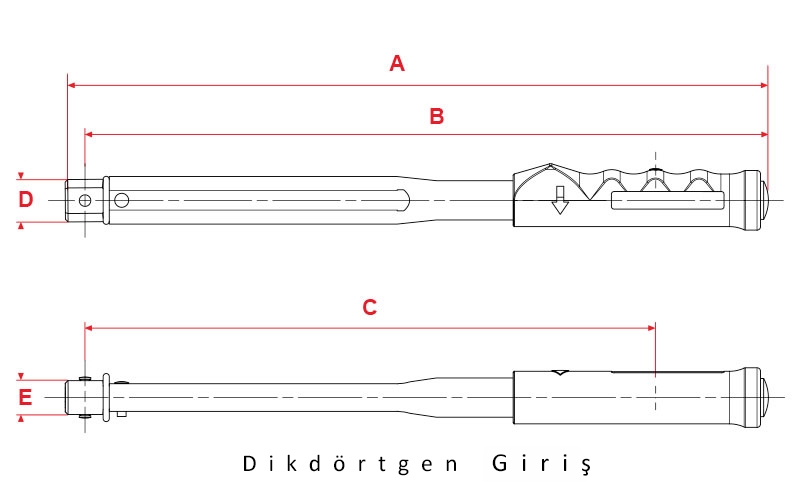

Dikdörtgen Girişli Sabit Ayarlı Tork Anahtarları
Parça Tork Aralığı Uç Girişi Ağırlık A B C D F
No. N.m lbf.ft mm kg mm
11170 12 – 60 5 – 45 9 x 12 0,55 286 274 210 22 20
11150 20 – 100 15 – 75 9 x 12 0,6 326 314 250 22 20
11151 40 – 200 30 -150 9 x 12 0,78 403 392 327 25 20
11152 40 – 200 30 – 150 14 x 18 0,78 414 400 336 34 26
11153 60 – 300 45 – 220 14 x 18 1,13 534 518 453 36 28
13068 80 – 400 60 – 300 14 x 18 1,75 652 637 573 32 24

Tork Ayarı Nasıl Yapılır?

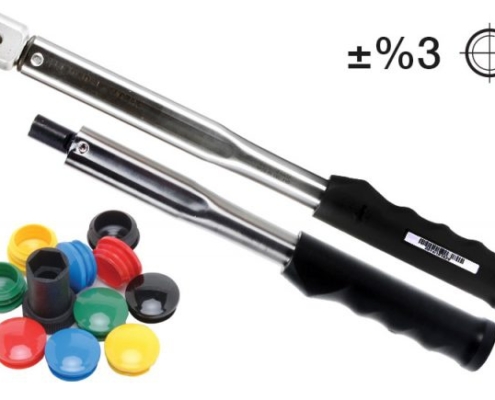

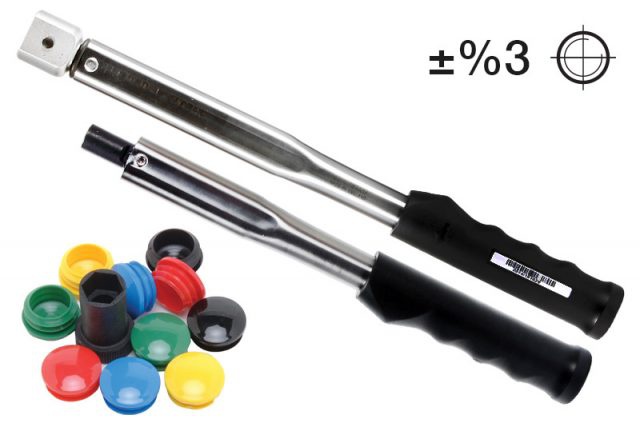

İmalat tipi seri üretim tork anahtarlarında tork değerini gösteren bir skala yoktur. Tork ayarı, tork test cihazları ile yapılarak tek bir değere sabitlenir. Kullanıcılar tork değerinde herhangi bir değişiklik yapamazlar. Tork ayarı seri üretim yöneticisi tarafından Norbar Torque Tester, tork kalibratörleriyle yapılır. Tork ayarı, tutma kolunun arkasında yer alan alyan civata ile yay tansiyonunun değiştirilmesiyle gerçekleşir. Tork anahtarının ayar yapıldığı bölge sevkiyat içeriğinde yer alan renkli tapalar ile kapatılır. Farklı renkler farklı tork değerlerini ifade edebildiği gibi, kullanıcılara göre de renkler tanımlanabilir.

Tork Kontrolü

Belli değere sabitlenen tork anahtarının ayar civatası sevkiyat içeriğinde bulunan renkli tapalar ile kapatılır. Bu tapalar ancak imha edilerek, ya da tahrip edilerek yuvasından çıkarılır. Tapalar hasar görmeden yuvasından çıkarılamaz. Renkli koruma tapaları iki kez kullanılmaz. Bu özellik tork kontrolünün kolayca sağlanmasını olanak sunar. Her kalibrasyon işleminden sonra yeni tapa kullanılır. Seri üretim yöneticisi tork anahtarlarının herhangi bir şekilde kurcalanıp ayarların değiştirilip değiştirilmediğini hasar gören tapalardan tespit eder.

Fabrika Kalibrasyonu

İmalat tipi seri üretim tork anahtarları standart olarak herhangi bir değere sabitlenmeden sevk edilir. Müşterinin talep etmesi halinde tork anahtarı istenilen değere ayarlanarak kalibre edilir, fabrika kalibrasyon belgesiyle sevk edilir. Norbar fabrikasında yapılan kalibrasyon işlemi ek ücrete tabidir.
