Norbar Hafif İş Yassı Mekanik Tork Artırıcılar

[ 1700 – 6000 N.m ]

Norbar Standart Seri Mekanik Tork Artırıcılar

  • Torklama hassasiyeti ±%4 daha iyi
  • 1700 – 6000 Nm aralığında 23 model
  • Aktarım oran seçenekleri 5:1 ~ 125:1
  • Tek ve çok kademeli planet dişli sistemi
  • sıkma ve sökme işlemlerine uygundur
  • Geniş çaplı, yassı tip, düşük tabanlı yapı

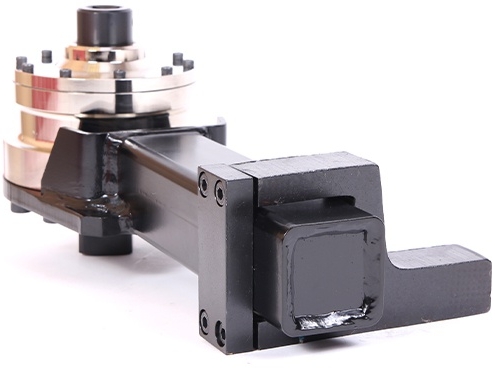

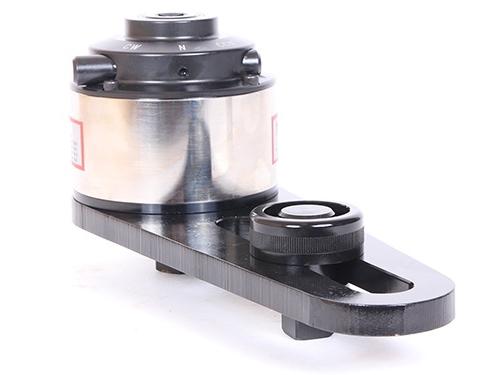

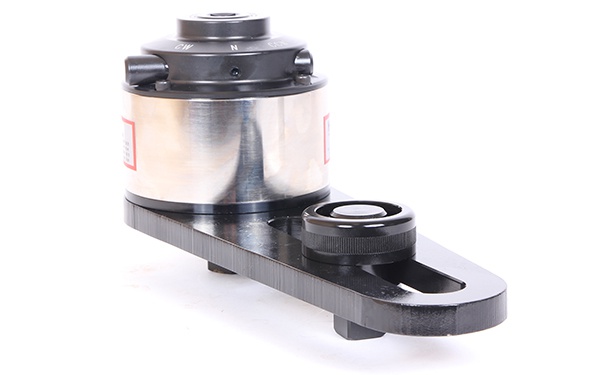

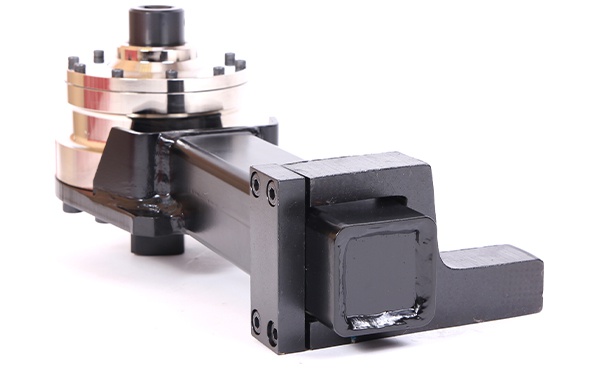

  • Kaydırmalı tip destek ayaklarıyla sevk edilir
  • Aktarımı yüksek modeller geri dönüş kilitlidir
  • Akredite kalibrasyonlu olarak sipariş verilebilir
  • afif ve ağır iş uygulamaları için uygun tasarım
  • Türkiye’de garanti servis ve yedek parça hizmeti

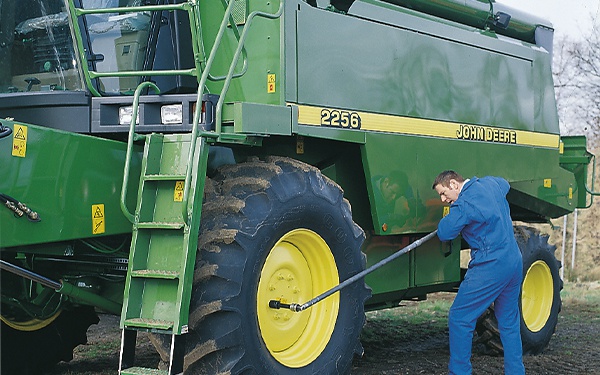

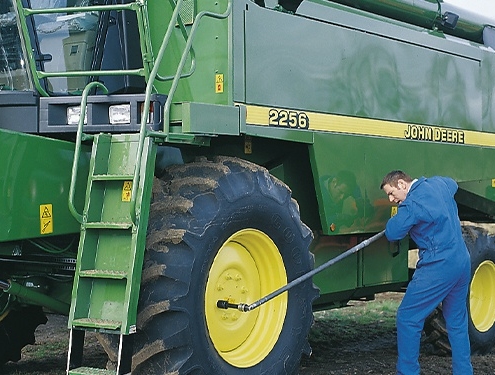

Norbar Standart Seri Mekanik Tork Artırıcılar

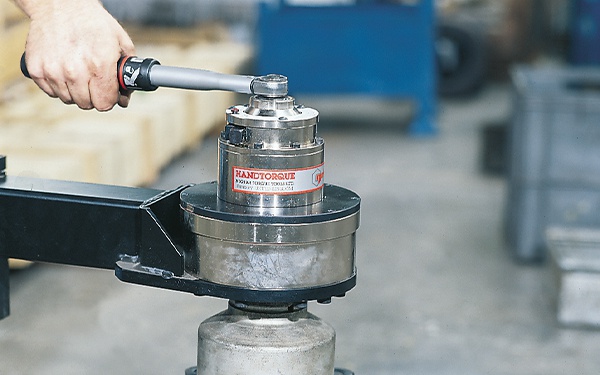

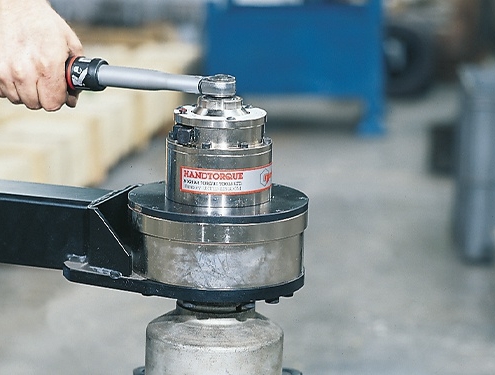

Norbar yassı tip standart seri tork artırıcıları iki farklı özellikte sunulur. Geri dönüş kilit mekanizması olanlar ve bu özelliğe sahip olmayanlar. Aktarım oranları her iki grupta da 5:1 – 25:1 – 75:1 – 125:1 şeklindedir. Geri dönüş kilit mekanizması emniyetli kullanım imkanı sunar. Tork çoğaltıcı şanzımana uygulanan tork kuvvetinin geri tepmesi bu kilit sayesinde önlenir. Cırcır mekanizmalı bir torkmetre kullanır gibi torklama yapma imkanı sunar. Norbar bütün tork artırıcılarında erişilen tork değerlerindeki sapmanın ±%4 oranı içinde kalacağını garanti eder.

Geri Dönüş Yük Kilitli Standart Seri Yassı Mekanik Tork Artırıcılar

Parça Tork Aralığı Aktarım Oranı Giriş Çıkış Kare Ağırlık Ölçüler (mm)
No. N.m Lbf.ft # Inch Inch Kg H L R2 min. R2 max
⇒16088 170-1700 125-1250 25:1 1/2” 3/4” 5.5 – – – –
⇒16089.HD 170-1700 125-1250 25:1 1/2” 1” 6.7 114 303 83 216
⇒16090 340-3400 250-2500 25:1 1/2” 1” 7.5 132 355 86 263
⇒16092 340-3400 250-2500 25:1 1/2” 1.1/2” 7.5 134 355 86 263
⇒16093 340-3400 250-2500 125:1 1/2” 1.1/2” 9.0 159 355 86 263
⇒16065 600-6000 450-4500 25:1 1/2” 1.1/2” 10.7 162 162 150 331
⇒16068 600-6000 450-4500 125:1 1/2” 1.1/2” 12.2 188 188 150 331

Geri Dönüş Yük Kilitsiz Standart Seri Yassı Mekanik Tork Artırıcılar

Parça Tork Aralığı Aktarım Oranı Giriş Karesi Çıkış Karesi Ağırlık Ölçüler (mm)
No. N.m Lbf.ft # Inch Inch Kg H L R2 min. R2 max
⇒16010 170-1700 125-1250 5:1 1/2” 3/4” 3.0 108 303 83 216
⇒16012.HD 170-1700 125-1250 5:1 3/4” 1” 3.2 108 303 83 216
⇒16034.HD 170-1700 125-1250 25:1 1/2” 1” 2.2 108 303 83 216
⇒16030 170-1700 125-1250 5:1 1/2″ 1″ 3.2 – – – –
⇒16014 340-3400 250-2500 5:1 3/4” 1” 4.7 119 355 86 263
⇒16028 340-3400 250-2500 25:1 1/2” 1” 6.4 119 355 86 263
⇒16016 340-3400 250-2500 5:1 3/4” 1.1/2” 4.7 119 355 86 263
⇒16024 340-3400 250-2500 25:1 1/2” 1.1/2” 6.4 119 355 86 263
⇒16064.75 340-3400 250-2500 75:1 1/2” 1” 7.9 – – – –
⇒16064 340-3400 250-2500 125:1 1/2” 1” 7.9 – – – –
⇒16067 600-6000 450-4500 5:1 3/4” 1.1/2” 8.1 136 423 150 331
⇒16018 600-6000 450-4500 25:1 1/2” 1.1/2” 9.6 157 423 150 331
⇒16068.75 600-6000 450-4500 75:1 1/2” 1.1/2” 11.1 – – – –

Geri Dönüş Kilidi (Anti Wind-Up Ratchet)
Aktarım oranı yüksek olan tork artırıcı şanzımanlar küçük kuvvetlerden çok yüksek tork kuvvetleri üretirler. Üretilen bu yüksek tork kuvvetleri krank tip veya kaydırmalı tip destek ayağıyla karşılanır. Tork artırıcı ile sıkma işlemi sırasında üretilen kuvveti dişli sisteminde ayrıca bir tepkime kuvveti oluşur. Bu tepki, sıkma yönünün tersine bir kuvvettir. Bu kuvvettin kontrol altına alınamaması kullanıcı için risk oluşturur.

Geri dönüş kilidi, dişli sistemindeki geri tepmeyi kendi içinde hapseder. Kullanıcı, çalışma sırasında bu tepkimeyi hissetmez. Geri dönüş kilidi aynı zamanda tork artırıcıyı cırcırlı tork anahtarı gibi kullanışlı hale getirir. Yüksek torklama işlemleri geri dönüş kilit mekanizmasıyla kolayca ve risk oluşturmadan gerçekleştirilir.

Aktarım oranı 5 kat olan tork artırıcılarda genel olarak geri dönüş kilidi bulunmaz. Geri dönüş kilit mekanizması hem maaleyeti artırır, hem de cihazın boyunun yükselmesine neden olur. Aktarım oranı yüksek olan tork artırıcılarda geri dönüş kilit mekanizmalı modeller tercih edilmelidir.

Mekanik Tork Artırıcılarda Aktarım Oranı
Mekanik tork artırıcılar üretim aşamasında güç aktarım testlerinden geçirildikten sonra belli aktarım oranlarıyla etiketlenip satışa sunulurlar. Pek çok üretici marka mekanik artırıcılar ile birlikte aktarım tablosu sunar. Aktarım oran tablosuyla sunulan cihazlar düşük ve yüksek tork değerlerinde aynı aktarım oranına sahip değildirler.

Tork Artırıcı Aktarım Oranı Neden Değişir?
Yüksek tork kuvvetleri üretilirken, üretilen kuvvetin önemli bir bölümü sürtünme sonucu ısı enerjisine dönüşür. Bu kayıp hassas işlenmeyen, boşluğu fazla olan dişli mekanizmalarında daha fazladır. Dişliler ve dişlilileri tutan pimler arasındaki boşluğun fazla olması, planet dişli sisteminde üretilen tork kuvvetinin bir bölümü yanal yükte kaybolur. yok olur. Yüksek torklardaki kuvvetin bir bölümü, yanal yükleme ve sürtünme nedeniyle düşük değerlerle aynı aktarım oranına ulaşılamaz. Bu nedenle bazı üreticiler belli aralıklarla ölçüm alarak her model için aktarım tablosu oluştururlar.

Norbar Tork Artırıcılarda Aktarım Hassasiyeti

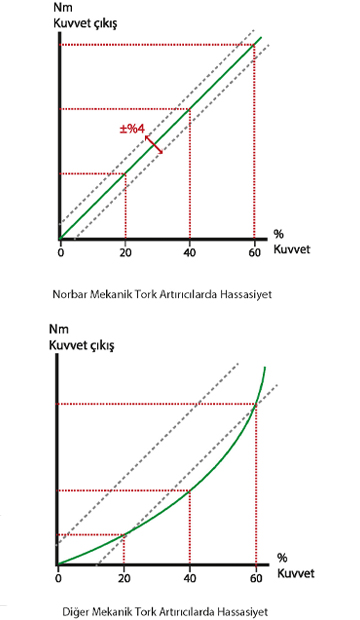

Norbar üretimini yaptığı bütün mekanik tork artırıcıların hem düşük hem de yüksek tork değerlerinde ±%4 lük hassasiyeti garanti ederi.Norbar tork artırıcılarındaki tork eğrisi en düşük değerden en yüksek değere doğru 45° lik bir açıyla oluşur. Norbar tork artırıcılarda aktarım oranı sabittir. Kullanıcı sabit olan bu aktarım oranını giriş kuvveti ile çarptığında erişebileceği maksimum torku, ya da uygulamak istediği maksimum tork değerini aktarım oranına böldüğünde uygulanacak giriş kuvvetini tespit etmiş olur.

Tork Artırıcı Kalibrasyonu
Norbar tork artırıcıları imalat işleminden sonra kalibrasyon işlemine tabii tutulur. Üretilen bütün tork artırıcılar kalibrasyon sertifikasıyla sevk edilir.

Tork çoğaltıcılar Norbar tarafından üretilen tork sensörleriyle (transducer) kalibre edilir. Kalibrasyon işleminde hem giriş hem de çıkış kuvvetinin ölçüldüğü tork sensörleriyle (transducer) onatılan özel bir cihazda gerçekleştirilir. Bu cihaz Norbar mühendisleri tarafından tasarlanmıştır.
