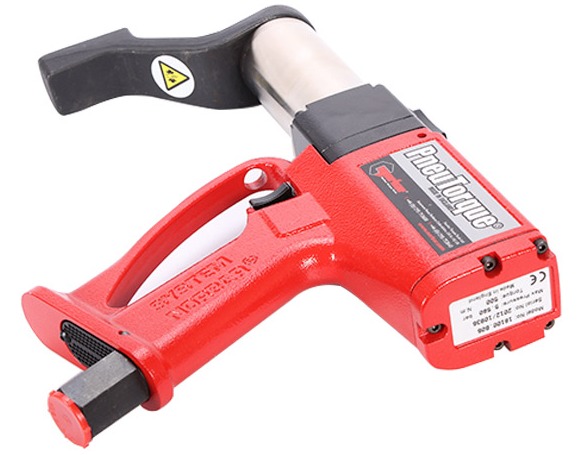

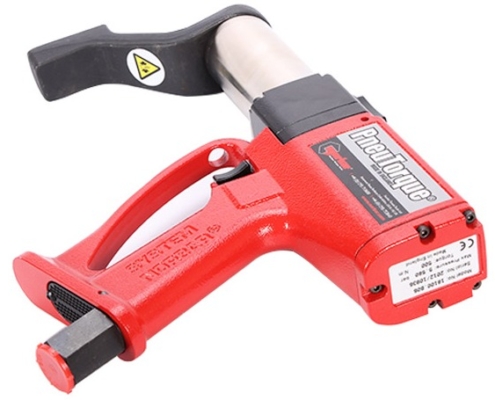

Norbar Havalı Tork Anahtarları

[ 100 – 6000 Nm ]

  • ± %5 hassasiyetli havalı tork anahtarları
  • 100 ile 6.000 N.m arasında 10 farklı model
  • Dakikada maksimum 224 rpm’e kadar dönüş hızı
  • Saniyede 19 litre hava tüketimi, 6.3 barda çalışır
  • Öngörülen tork değerine ulaşınca otomatik durur
  • Çalışma gürültüsü 85 db (A)
  • Darbesiz çalışma özelliği
  • Destek ayağı ile titreşimsiz yumuşak torklama
  • Tek bir düğme ile sıkma ve sökme yönüne geçiş
  • Özel tasarımlı tetiği ile yumuşak ve kontrollü tork
  • Özel tutma kolu ve destek ayağı tepmeleri önler
  • Teknik servis imkanı

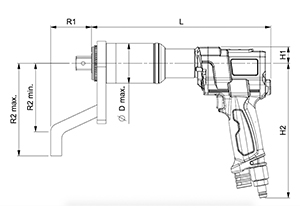

Parça Kapasite Şanzıman Çapı  Kare Sürücü Devir Hızı Ağırlık D H1 H2 H3 L R1 R2 min R2 max
No N.m lbf.ft mm ØD inç d/d rpm Kg mm
18100.B06 100-500 74-370 52 3/4” 224 5.0 52 29 224 116 310 59 71 131
18101.B06 160-800 118-590 52 3/4” 148 5.0 52 29 224 116 310 59 71 131
18102.B06 200-1.000 147-738 72 3/4” 122 6.8 72 29 224 116 342 68 91 165
18103.B08 270-1.350 200-1.000 72 1’’ 86 6.8 72 29 224 116 342 68 91 165
18104.B08 400-2.000 295-1.475 72 1’’ 58 7.2 72 29 224 116 371 74 91 165
18106.B08 540-2.700 400-2.000 92 1’’ 46 8.9 92 29 224 116 394 87 115 205
18119.B08 800-4.000 590-2.950 92 1’’ 32 9.9 92 29 224 116 394 87 115 205
18119.B12 800-4.000 590-2.950 92 1.1/2” 32 9.9 92 29 224 116 394 84 115 205
18108.B12 900-4.500 660-3.300 119 1.1/2” 23 15.5 119 29 224 116 415 118 150 199
18109.B12 1.200-6.000 885-4.500 119 1.1/2” 15,5 15.5 119 29 224 116 415 118 150 199

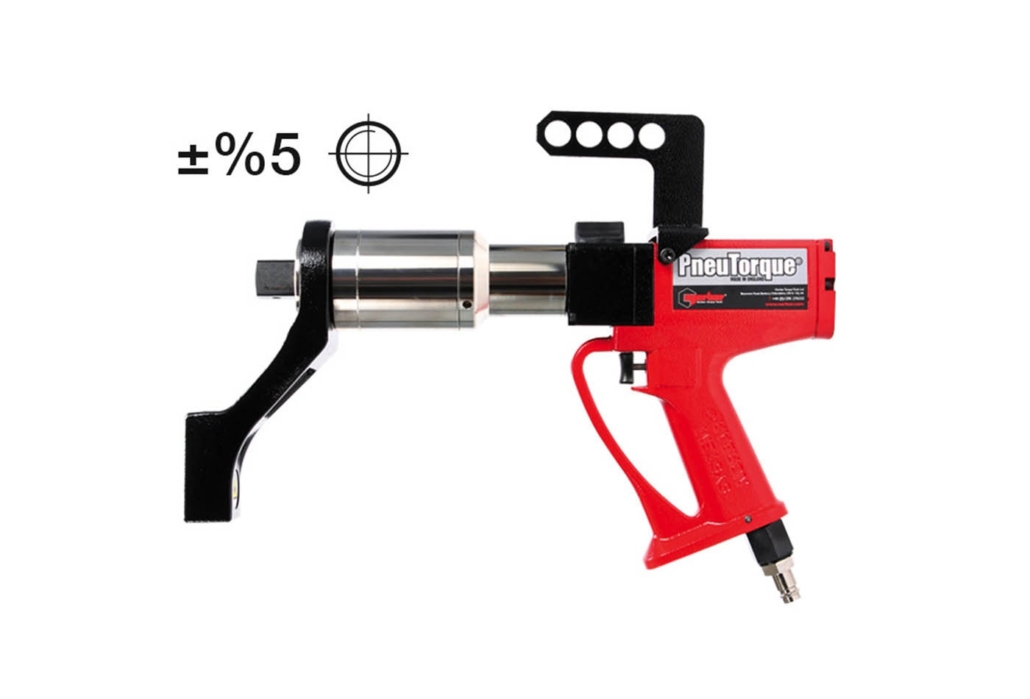

Havalı Tork Anahtarında Yüksek Hassasiyet ±%5

Norbar’ın PTM serisi havalı tork anahtarları tork kontrolünü harici hava şartlandırıcı ile sağlar. Şartlandırıcı üzerinden ayarlanan hava basıncı cihazın çalışma torkunu belirler. Bu serideki havalı tork anahtarları basınç-tork tablosu ile sevk edilir. Kullanıcı bu tablodan ihtiyaç duyduğu tork değerinin karşılığındaki hava basıncını şartlandırıcı üzerinden ayarlar ve işlemine başlar. Bu tork tablosu her cihaz için ayrı ayrı oluşturulur, dolayısıyla her cihaz test edilip onaylanmış olur. Ayrıca her cihaz kendi kalibrasyon belgesiyle sevk edilir. Standart seri havalı tork anahtarlarının tekrarlanabilir tork hassasiyeti ± %5’tir.

Darbesiz Titreşimsiz Torklama

Havalı tork anahtarları sessiz çalışır. Çalışma gürültüsü 85 dB (A)’in altındadır. Torklama işlemi son derece yumuşak ve titreşimsiz gerçekleşir. Bu iki özellik havalı tork anahtarını kullanışlı ve ergonomik bir ekipman haline getirir. Havalı tork anahtarları iş güvenliğini maksimum seviyede karşılar. Operatörün yorulmasını önler. Çalışma ortamının konforunu gürültüsüyle bozmaz.

Seri Üretim için Hızlı Torklama

Norbar PTM serisi havalı tork anahtarları çift hava motoruyla donatılmışlardır. Çift hava motoru bu cihazların daha hızlı ve güvenli çalışmalarını sağlar. Torklama gücü maksimum 500 N.m olan PTM52-500B modelinin boşta dönüş hızı dakida 224 devirdir. Bu hız tork özellikli hiçbir tork anahtarında yoktur. Hassas ve hızlı torklamanın gerekli olduğu seri üretim işlemlerinde Norbar havalı tork anahtarları en iyi çözümdür.

Hava Tüketimi Dakikada 19 Litre

Havalı tork anahtarları ürettikleri tork kuvvetini basınçlı havadan alırlar. Basınçlı hava cihazın içindeki hava motorunu tahrik ederek dönme kuvveti üretir. Üretilen bu kuvvet dişli kutusuna aktarılır. İki veya üç planet dişli sisteminden oluşan dişli kutusu girişteki dönme kuvvetini yüksek tork değerlerine ulaştırır. Havalı tork artırıcı olarak da adlandırılan bu cihazların hava tüketimi dakikada 19 litredir. Hava tesisatının güçlü ve hava tankının büyük olması bu cihazlarla sağlıklı çalışmak için gereklidir.
