Norbar PRO Mantar Başlı Kare Sürücülü Torkmetreler

[10 – 400 N.m]

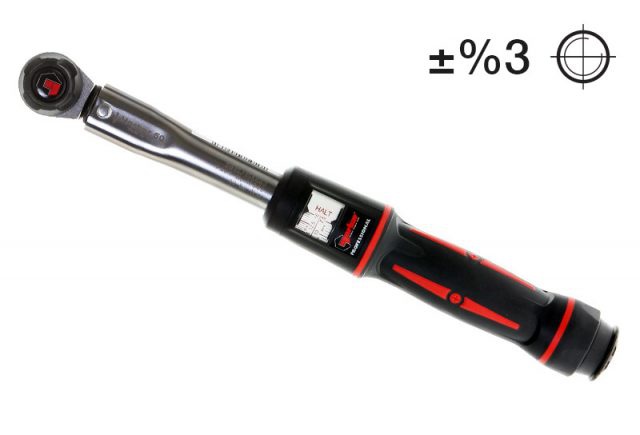

Norbar PRO Mantar Başlı Kare Sürücülü Torkmetreler

Torklama hassasiyeti ±%3
Tork aralığı N.m [ 10 – 400 ]
Tork aralığı Lbf.ft [ 7.5 – 300]
Tork aralığı Lbf.in [ 90 – 3500 ]
Mikrometre göstegeli, kolay ayar
ISO 6789-2:2017 ye uygun tasarım
72 diş ince ayar cırcır mekanizması
Kare sürücülü cırcır veya değişken uç seçenekli
Seri numaralı üretici fabrika kalibrasyon belgeli
Türkak akreditasyonlu kalibrasyon opsiyoneldir
Menşei İngiltere, üretici Norbar, CE sertifikalı
Servis ve kalibrasyon Hidrotork tarafından karşılanır

Yüksek Hassasiyet, Dayanıklı Yapı, Uzun Ömür

Norbar profesyonel seri tork anahtarları endüstriyel tip güçlendirilmiş cırcır mekanizmalarıyla donatılmıştır. Bu tip cırcır mekanizmalarının en önemli özelliği, özel tasarımı ile sağlam diş yapısına sahip olmalarıdır. Bu sağlam yapı, tork anahtarının daha uzun ömürlü olmasını ve yüzbinlerle ifade edilebilen kullanımdan sonra bile tork hassasiyetini kaybetmemesi anlamına gelir. Profesyonel serideki tasarım, dar bölgelerde geniş açı alabilmek ve küçük adımlarla ilerleyebilme özelliğine sahiptir. Norbar profesyonel seri tork anahtarları ağır sanayideki kullanım şartları göz önüne alınarak üretilmiştir.

Endüstriyel Gecmeli Kare Sürücülü Cırcır:

Kare sürücüsü geçmeli olan modeldir. Yön seçimi mantar başlıklı kare sürücünün yuvasından çıkarılıp ters taraftan takılmasıyla gerçekleşir. Yüzbinlerle ifade edilen torklama işlemleri için en ideal cırcır mekanizmasıdır. Bu modelde uygulanabilecek maksimum tork değeri 400 N.m’dir.

Çift Birim Mantar Tipi Geçmeli Cırcır Tork Anahtarları

Parça Model Tork aralığı Sürücü Cırcır Çapı Cırcır Diş Uzunluk Ağırlık
No Kodu N.m lbf.in lbf.ft inch Ø mm  # mm kg
15002* Pro50 10-50 * 7.5-37.5 3/8″ 35 72 335 0.7
15003** Pro100 20-100 * 15-75 1/2″ 45 72 387 0.9
15004 Pro200 40-200 * 30-150 1/2″ 45 72 470 1.1
15005 Pro300 60-300 * 44-222 1/2″ 51 60 328 0.7
15006 Pro340 60-340 * 44-250 1/2″ 51 60 685 1.5
15007*** Pro400 80-400 * 60-300 3/4″ 51 60 686 1.9

(*) 1/2″ Kare adaptör ile sevk edilir.
(**) 3/8″ Kare adaptör ile sevk edilir.
(***) Geçmeli sürücü ile sevk edilir.

N.m Birim Mantar Tipi Geçmeli Cırcır Tork Anahtarları

Parça Model Tork aralığı Sürücü Cırcır Çapı Cırcır Diş Uzunluk Ağırlık
No Kodu N.m lbf.in lbf.ft inch Ø mm  # mm kg
15042* Pro50 10-50 * * 3/8″ 35 72 335 0.7
15043** Pro100 20-100 * * 1/2″ 45 72 387 0.9
15044 Pro200 40-200 * * 1/2″ 45 72 470 1.1
15045 Pro300 60-300 * * 1/2″ 51 60 328 0.7
15046 Pro340 60-340 * * 1/2″ 51 60 685 1.5
15047*** Pro400 80-400 * * 3/4″ 51 60 686 1.9

(*) 1/2″ Kare adaptör ile sevk edilir.
(**) 3/8″ Kare adaptör ile sevk edilir.
(***) Geçmeli sürücü ile sevk edilir.

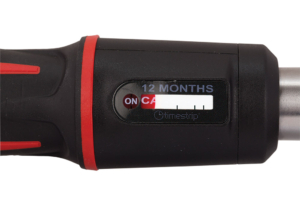

Kalibrasyon Zaman Saati

Sanayi imalatında kalitenin sağlanması için tork anahtarlarının kalibrasyonlarının zamanında yapılması gerekmektedir. Bu amaçla profesyonel seri tork anahtarlarında kalibrasyon süresini gösteren saat bulunur. Bu saati kullanıma başlandığı gün devreye alındığında kalibrasyon zamanı kolaylıkla takip edilinebilir.

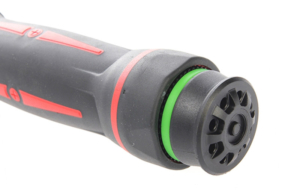

Kilitleme Mekanizması
Norbar profesyonel seri tork anahtarlarında özel bir tutma ve ayar kolu kullanılır. Tork değeri seçildikten sonra tutma kolunun kilit mekanizması devreye alınır. Tork değeri tutma kolundaki yeşil halka görüldüğü konumda seçilebilir veya değiştirilebilir. Değer seçiminden sonra kilitleme işlemi gerçekleştiğinde ise yeşil halka kaybolur. Böylece kullanıcı tork ayar kilidinin devrede olup olmadığını kolayca görebilir.

lbf.ft Birimli Mantar Başlı Profesyonel Tork Anahtarı

Parça Model Tork aralığı Sürücü Cırcır Çapı Cırcır Diş Uzunluk Ağırlık
No Kodu N.m lbf.in lbf.ft inch Ø mm  # mm kg
15172* Pro50 * * 7.5-37.5 3/8″ 35 72 335 0.7
15173** Pro100 * * 15-75 1/2″ 45 72 387 0.9
15174 Pro200 * * 30-150 1/2″ 45 72 470 1.1
15175 Pro300 * * 44-222 1/2″ 51 60 328 0.7
15176 Pro340 * * 44-250 1/2″ 51 60 685 1.5
15177*** Pro400 * * 60-300 3/4″ 51 60 686 1.9

lbf.in Birimli Mantar Başlı Profesyonel Tork Anahtarı

Parça Model Tork aralığı Sürücü Cırcır Çapı Cırcır Diş Uzunluk Ağırlık
No Kodu N.m lbf.in lbf.ft inch Ø mm  # mm kg
15052* Pro50 * 90-440 * 3/8″ 35 72 335 0.7
15053** Pro100 * 200-900 * 1/2″ 45 72 387 0.9
151054 Pro200 * 400-1800 * 1/2″ 45 72 470 1.1
15055 Pro300 * 500-2500 * 1/2″ 51 60 328 0.7
15056 Pro340 * 500-3000 * 1/2″ 51 60 685 1.5
15057*** Pro400 * 700-3500 * 3/4″ 51 60 686 1.9

(*) 1/2″ Kare adaptör ile sevk edilir.

(**) 3/8″ Kare adaptör ile sevk edilir.

(***) Geçmeli sürücü ile sevk edilir.
