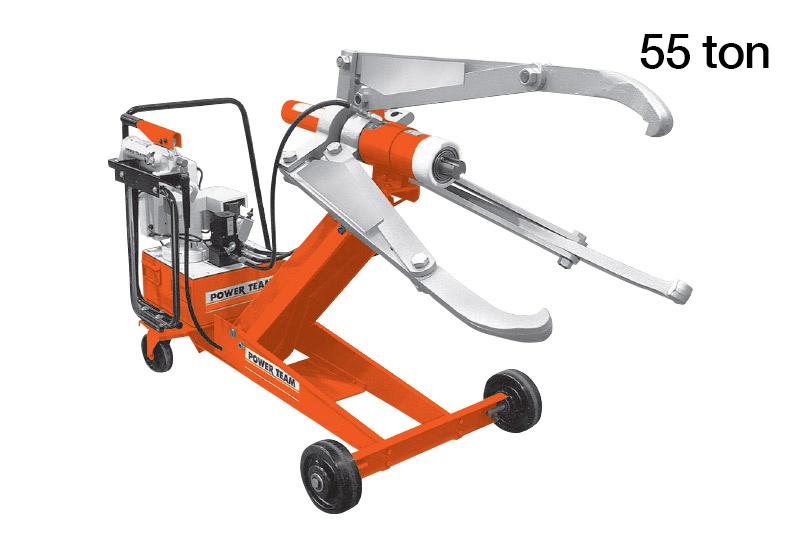

SPX 2/3 Kollu Arabalı Hidrolik Çektirmeler

[55 Ton]

  • Kapasite 55 ton
  • Çift etkili hidrolik kriko
  • 159 mm 337 mm strok seçenekli
  • 220 V hidrolik güç ünitesi ile çalışır
  • 2 kollu veya 3 kollu olarak kullanılabilir
  • Manevra kabiliyeti yüksek taşıyıcı araba
  • Super-Grip-O-Matic özelliklidir, kolları kaydırmaz
  • Çektirme ünitesi hareket ünitesinden bağımsızdır
  • Çektirme aşağı yukarı hidrolik olarak hareket eder
  • Menşei ABD, Marka SPX Power Team
  • Türkiye’de servis hizmetlerini Hidrotork karşılar
Model Kodu Birim PH553C-E220 PH553C13-E220 PH553CL-E220 PH553CL13-E220
Çekme Kapasitesi ton 55 55 55 55
Çekme Kursu-Stroku mm 159 337 159 337
Çekme Kol Adeti ** 2/3 2/3 2/3 2/3
Kol Açılma Çapı (maks) mm 1219 1219 1149 1149
Kol Açılma Çapı (min) mm 101,6 101,6 63,5 63,5
Dar Çapta İşlem Derinliği (maks)* mm 559 381 829 651
Geniş Çapta İşlem Derinliği  (min)* mm 356 178 737 559
Hidrolik Sistem ** Çift Etkili Piston Çift Etkili Piston Çift Etkili Piston Çift Etkili Piston
Güç Kaynağı ** Elektrikli Pompa Elektrikli Pompa Elektrikli Pompa Elektrikli Pompa
Çalışma Gerilimi V Hz 230V, 50Hz, 15 Amp 230V, 50Hz, 15 Amp 230V, 50Hz, 15 Amp 230V, 50Hz, 15 Amp
Çektirme Komple Uzunluk mm 2286 2286 2591 2591
Çektirme Komple Ağırlık kg 339 352 366 379

*Kollu çektirmelerin konumlandırma derinliği arttıkça ayakların açılma çapı küçülür. Başka bir deyişle merkez mili ile kasnağın arasındaki mesafe arttıkça erişim derinliği artar. Bu durumda açılma çapı küçülür. Kasnak veya dişliye erişim derinliği ne kadar az ise, ayakların açılma mesafesi o ölçüde artar.

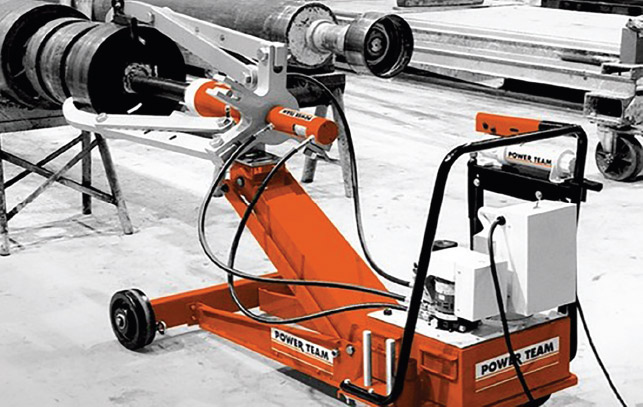

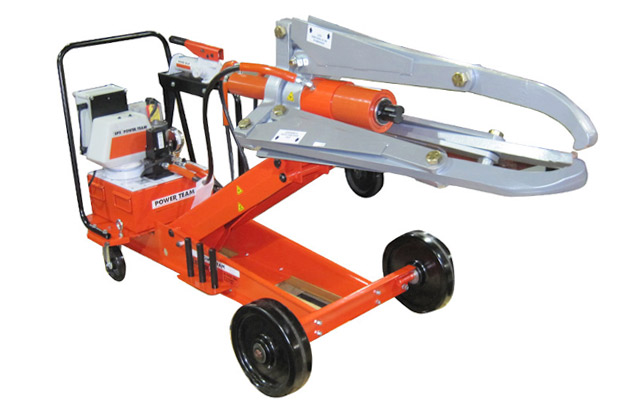

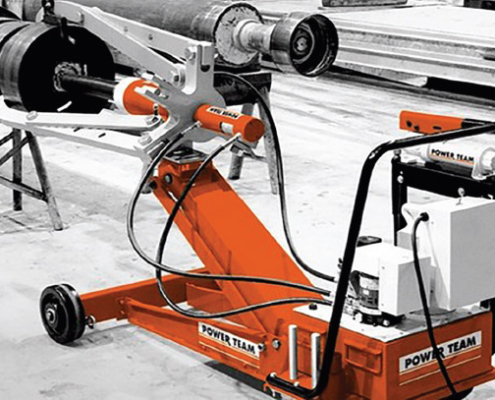

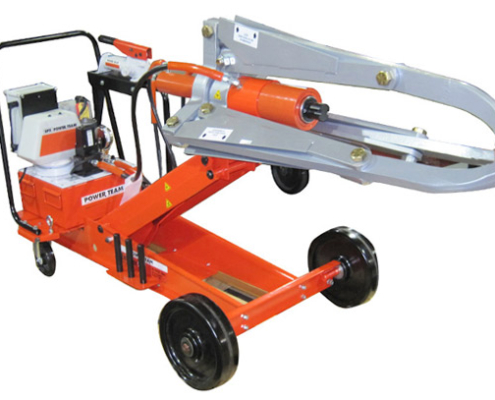

ENFORCER 55 – Üniversal Arabalı 55 Ton Hidrolik Çektirme
SPX Enforcer 55 modeli büyük çaplı flanşların ve rulmanların, burçların tekerlerin ve ağır iş dişlilerin çektirilmesi için tasarlanmıştır. Çektirme kolları araba üzerine monte edilmiştir. Çektirme mekanizması aşağı yukarı ileri geri hareketi hidrolik el pompası ile sağlanır. Çektirme işlemi ile ayar ve yerleştirme işlemi farklı hidrolik güç kaynakları ile gerçekleştirilir.

PH553C 55 tonluk üniversal hidrolik çektirme 700 bar elektrikli hidrolik güç ünitesi ile donatılmıştır. Çift hızlı olan güç ünitesinin düşük basınç kademesi kolların yerleştirilmesi ve merkezlenmesi işlemleri için kullanılır. Çektirme işleminde yüksek basınç bölümü devreye girer ve çekme işlemi başlar. Hidrolik güç ünitesi 700 bar basınca ulaştığında çektirmenin kolları 55 ton kapasitesine ulaşmaktadır.

  • Çektirme kollarının bağlı olduğu mekanizma 1 numara ile gösterilen hidrolik el pompası ile hareket ettirilir. Yükseklik ve ileri geri ayarı hidrolik el pompası ile sağlanır.
  • Tutucu ayakların yerleştirilmesi hidrolik el pompası, yüke girip çektirmenin otomatik merkezlenme ayarı hidrolik güç ünitesi ile gerçekleşir. Kollar çekilecek eşyayı kavradıktan
  • sonra, güç ünitesi yüksek basınç seviyesine geçer ve çekme ayırma işlemini gerçekleştirir. 700 barda 55 ton çekme kuvvetine ulaşılır.
  • PH553C hidrolik çektirme iki kollu da 3 kollu olarak da kullanılabilir.
    İki farklı stroklu seçeneği bulunur: 159 mm veya 337 mm
  • Otomatik merkezleme. Hidrolik çektirme yüke bindiğinde hidrolik kriko kolları ile birlikte kendisini otomatik olarak merkezler
  • Super-Grip-O-Matic özellikli. Hidrolik çekme kuvveti arttıkça ayakların eşyayı tutma ve kavrama kuvveti de artar. Ayakların kaymasını önlemek için herhangi bir zincir vb. koruma sistemine gerek kalmaz.
  • Tutucu ayakların bağlantı noktalarındaki koruyucu plakalar kullanan kişinin ellerinin ayaklar arasında sıkışmasını önler.
  • Arka tarafta bulunan sarhoş tekerler sayesinde araba kolayca manevra olur.
    Ön tekerler havalıdır. Araba ileri geri kolayca hareket eder.
  • Hidrolik çekici ayak mekanizması ileri geri hareket ettirilebilir. 90° dik konuma kadar geri çekilebilir. Bu özellik sayesinde çektirmeyi yerleştirmek ayarlamak ve kullanmak kolaylaşır.
