SPX Posi-Lock Serisi Mekanik Rulman Çektirme

[40 Ton]

  • Emniyet kafesli Posilock çektirme
  • Kapasite aralığı mekanik 1tn –40 ton
  • Kapasite aralığı hidrolik 5tn –200 ton
  • Çektirme max açılma çapı 635 mm.
  • Çektirme max kol uzunluğu 356 mm.
  • Mekanik veya hidrolik mekanizmalı
  • İki veya üç kollu çektirme seçenekli
  • Uzaktan kumandalı kullanım imkanı
  • Çene tasarımı ile mükemmel kavrama
  • Uzun kol ve geniş aksesuar seçenekli
  • Üretici firma SPX – Power Team
  • Türkiye’de servis ve bakım hizmeti

Power Team, kapsamlı manuel veya hidrolik mekanizmalı Posi Lock® emniyet kafesli çektirme proğramına sahiptir. Bu çektirmeler, iki veya üç kollu (çeneli ) konfigürasyonunda sunulur. Mekanik çektirmeler 1-40 ton kapasite aralığında – hidrolik çektirmeler 5-200 ton aralığındadır.

Posi Lock emniyet kafesli çektirmeler farklı kombinasyonlarda sunulur.

A Grubu : Yanlızca mekanik aksam
B Grubu : Mekanik aksam + hidrolik kriko
C Grubu : Mekanik aksam +Hidrolik kriko + El Pompası
D Grubu : Mekanik aksam +Hidrolik kriko + Elektrikli güç ünitesi
Çektirme Teknik Bilgi:
Hidrolik çektirmelerde uygulanan maksimum kuvvet mil çapının 7 ila 10 katı seviyesindedir. Rulman veya kasnağın bağlı olduğu şaftın 1.1/2” inç çapında olduğunu varsayarsak, buradaki işlem için gerekli olan çektirme kuvveti 15 ton olacaktır.

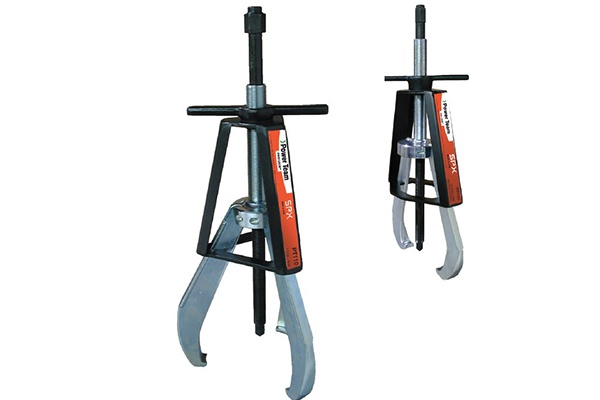

İki Kollu Mekanik Çektirmeler
Ürün Kodu Kapasite Cıvata Çapı Kol Uzunluğu Açılma Mesafesi Ağırlık
# ton mm mm mm kg
PT-202 1 7.9 57 82.6 0.3
PT-203 2 9.4 76.2 127 0.5
PT-204 2 12.7 102 127 1.4
PT-206 6 15.8 152 178 3.2
PT-208 12 19 203 305 5.4
PT-210 14 19 246 381 5.9
PT-213 25 28.5 305 457 17.2
PT-216 35 32 356 635 25.9

Hidrolik Çektirme Seçimi Nasıl Yapılır:
Mekanik veya hidrolik çektirme seçimi yaparken üç farklı temel kriter dikkate alınır.

Kapasite
Çektirmenin üretebileceği maksimum kuvveti ifade eder. Tipik olarak, bir iş için gereken kapasite, çekilen parçanın şaft çapı kullanılarak belirlenebilir. Manuel çektirmeler için, çektirmenin merkez cıvata çapı, çekilecek şaftın en az yarısı kadar olmalıdır. Hidrolik çektirmeler için çektirme kapasitesi mil çapının 7-10 katı olmalıdır.

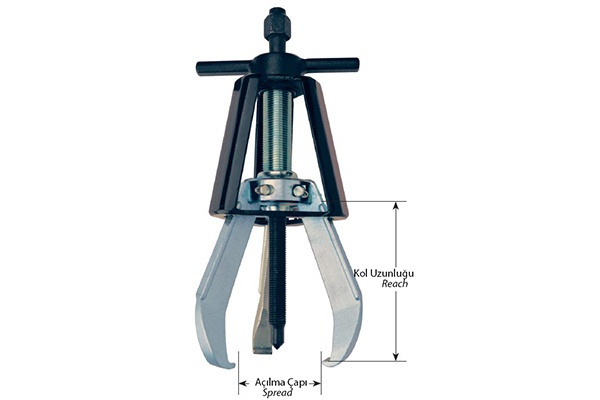

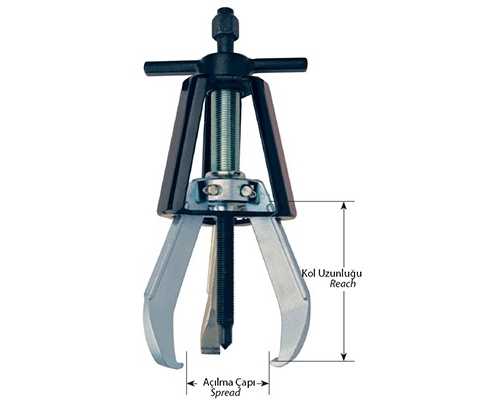

Kol Uzunluğu
Kol uzunluğu, maksimum çektirme kursu kadar olmalıdır.

Kolların Açılma Çapı
Çektirmenin açılma çapı, çekilen parçanın genişliğinden daha büyük olmalıdır.

Ürün Kodu Kapasite Cıvata Çapı Kol Uzunluğu Açılma Mesafesi Ağırlık
# ton mm mm mm kg
PT-102 1 7.9 57 82.6 0.3
PT-103 2 9.4 76.2 114.3 0.6
PT-104 5 12.7 102 127 1.9
PT-106 10 15.8 152 178 3.6
PT-108 17 19 203 305 6.4
PT-110 20 19 246 381 7.3
PT-113 30 28.5 305 457 20.0
PT-116 40 32 356 635 30.8

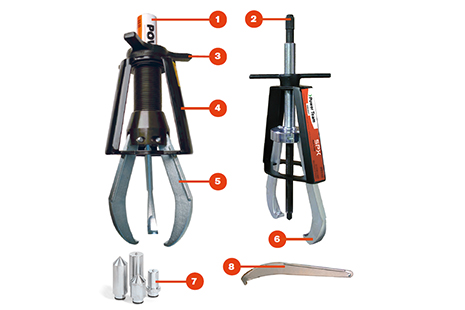

Hidrolik silindir şafttan etki ederek çeneler ile yükün kontrollü bir şekilde çıkarmasını sağlar.

Mekanik çektirmeler, çenelerin yükün kontrollü bir şekilde çıkarmasını sağlayan şaft üzerinde kuvvet sağlamak için bir merkezdeki cıvatayı kullanır.
T-tutma kolu çenelerin açılmasını, kapanmasını, kilitlenmesini ve hizalanmasını kolaylaştırır.

Safety Cage®, hızlı kurulum için çenelere kılavuzluk ederek kaymayı azaltır
Sağlam çenesiyle üstün dayanıklılık sağlar

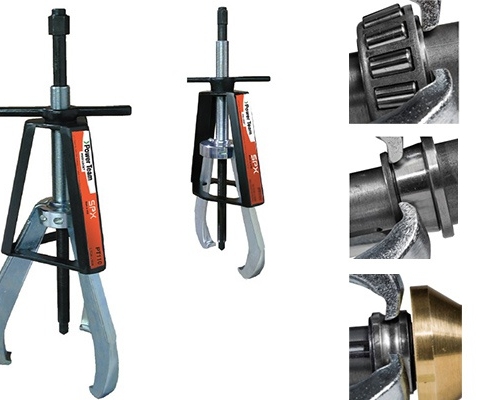

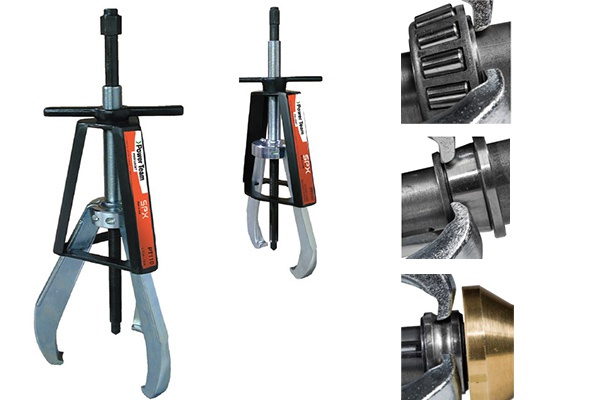

İnce çeneler, daha kolay kavrama ve dar noktalara daha iyi erişim sağlar.
İsteğe bağlı olarak ihtiyaçlarınızı karşılamak için değiştirilebilir silindir ölçüleri.
Değişik uzunluklarda çene uzama kolları ile çok çeşitli kullanma
