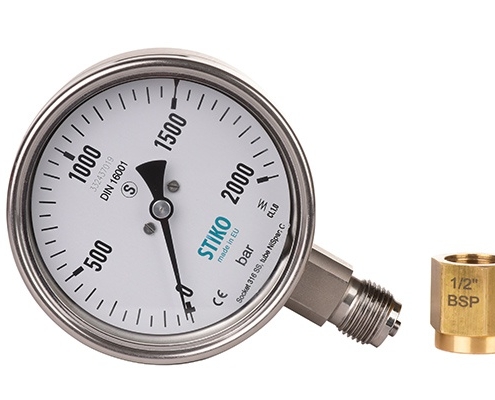

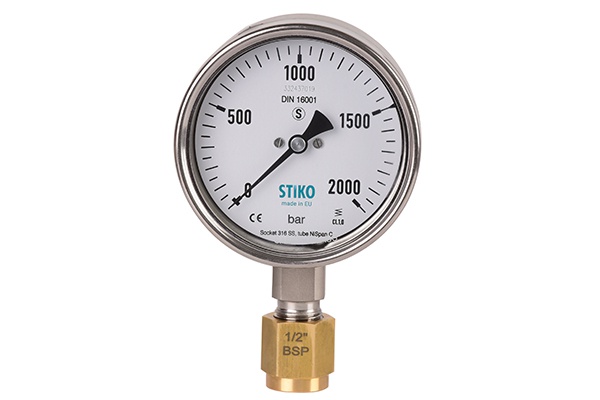

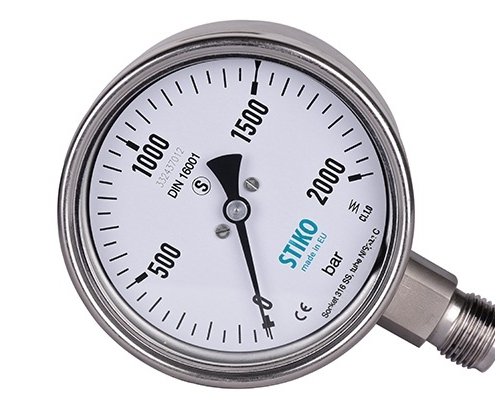

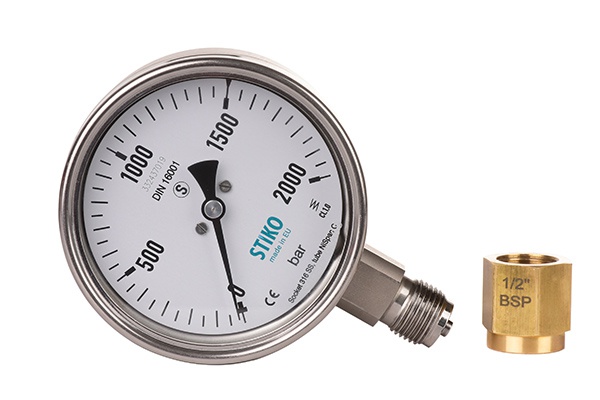

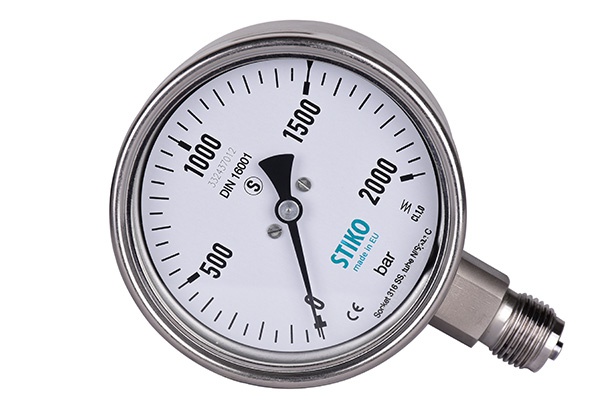

Stiko 2000 Bar Manometre

[ G 1/2″ – ø 100mm – Class 1.0 ]

  • Ölçüm aralığı 0….2000 Bar
  • Doğruluk  ø63 mm  ±% 1.6 FS
  • Doğruluk ø100-ø160mm ±% 1.0 FS
  • G1/4” – G1/2” –  1/4”NPT – 1/2”NPT
  • Diğer bağlantı dişleri opsiyoneldir
  • Alt veya arka bağlantı seçenekli
  • Yağ veya su kullanımına uygun
  • Paslanmaz çelik gövde SS 316L
  • IP65 per IEC/EN 60529 koruma sınıfı
  • Alüminyum kadran, emniyet camlı
  • Gliserin dolgulu veya kuru tip
  • Menşei Hollanda, marka Stiko

Stiko 2000 Bar Analog Manometre

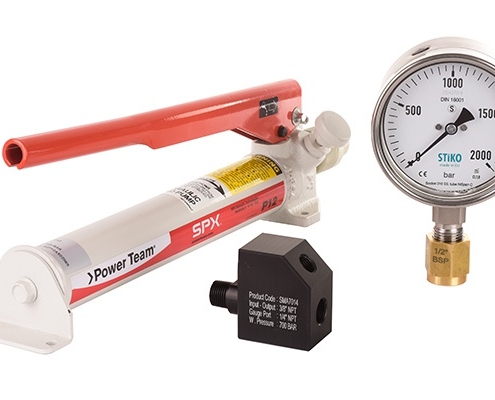

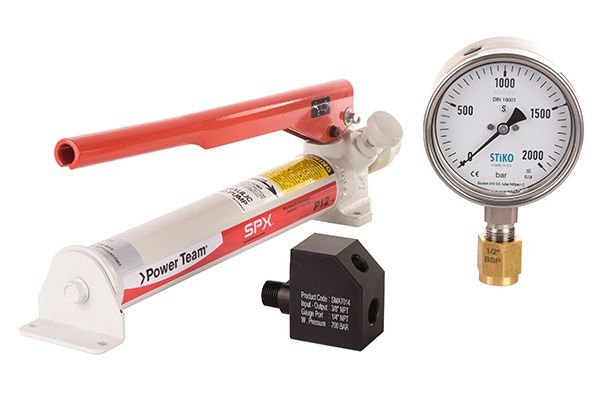

Stiko manometreleri hem düşük hem de ekstra yüksek basınç uygulamalarında kullanılmak üzere tasarlanmıştır. Akışkan olarak yağ veya su kullanımına uygundur. Bu serideki manometreler 7000 bara kadar analog cihazlardır. 2000 bar yüksek basınç manometreler genel olarak test ekipman imalatında, yüksek basınç hidrolik el aletlerinde, hidrolik pompalarda ve tork ekipmanlarında kullanılır.

Stiko 2000 Bar Analog Manometre Seçim Tablosu
Ürün Kodu Hassasiyet Çap ø Bağlantı Dişi Bağlanı Şekli  Dolgu
MN2000BN1US ± 1.0% F.S. 100 mm 1/4″ NPT Alt Kuru / Gliserinli
MN2000BG1US ± 1.0% F.S. 100 mm G1/4″ Alt Kuru / Gliserinli
MN2000BG2US ± 1.0% F.S. 100 mm G1/2″ Alt Kuru / Gliserinli
MN2000BN2US ± 1.0% F.S. 100 mm 1/2″ NPT Alt Kuru / Gliserinli
MN2000BG1RS ± 1.0% F.S. 100 mm 1/4″ NPT Arka Kuru / Gliserinli
MN2000BG2RS ± 1.0% F.S. 100 mm G1/2″ Arka Kuru / Gliserinli

Yüksek Ölçüm Hassasiyeti KL % 1.0 FS / Class 1
Stiko manometreler ø63, ø100 ve ø160 mm çaplarında, standart olarak G1/4”, G1/2”, 1/4”NPT ve 1/2” NPT diş seçenekleriyle sunulur. M16x15 ve 9/16” UNF opsiyoneldir. Ölçüm hassasiyeti çap ø63 mm manometrelerde KL 1.6, ø100 ve ø160mm çaplarda ise hassasiyet %1 Kl 1.0 dir.

Maksimum Güvenlik

Stiko manometreler iş sağlığı ve güvenliği kriterlerini maksimum seviyede karşılar. En önemli güvenlik kriteri manometrenin cam kısmıdır. Stiko manometreleri lamine emniyet camı ile donatılmıştır. Herhangi bir patlama durumunda tazyikli akışkan arkaya yönlendirilir. Ön tarafta bulunan operatör bu sayede zarar görmez. Stiko manometreler yüksek kaliteli paslanmaz çelik ve nikel bazlı alaşımların kullanılmasıyla, mükemmel yük döngüsü dayanımı ve uzun servis ömrü sunar.

Kullanım Basınç Kısıtlamaları

  • Sabit kullanımda kapasitenin %75 maksimum
  • Dalgalı basınç işlemlerinde kapasitenin %60
  • Kısa süreli sabit kullanımlarda kapasitenin %100
2000 Bar Yüksek Basınç Manometre Teknik Özellikler Tablosu
Basınç Aralığı 0…2000 Bar
Hassasiyet Sınıfı ±% 1.0  FS / Class 1
Kadran Çapı ø 100 mm
Bağlantı Dişi G1/4″ – G1/2″ –  1/4″ NPT – 1/2″ NPT
Montaj Tipi Alt  – Arka Seçenekli
Dolgu Kuru veya gliserin dolgu seçenekli
Ekran camı Lamine emniyet camı (safety glass)
Kadran Alüminyum, beyaz zemin, siyah yazı
İbre Alüminyum , siyah
IP Sınıfı IP65 per IEC/EN 60529
Çalışma Sıcaklığı -20 … +80°C
Ortam Sıcaklığı 100°C
Gövde Paslanmaz Çelik AISI304
Ölçüm organı AISI 316L
Menşei / Marka Hollanda / Stiko

Müsaade Edilen Çalışma Sıcaklıkları

  • Depolama sıcaklığı : -40 … +60 °C
  • Dolgusuz manometrelerde akışkan çalışma sıcaklığı: +200 °C
  • Gliserin veya silikonlu yağ dolguluda akışkan çalışma sıcaklığı: +100 °C

Hararetin Ölçümlere Etkisi

Class 1 hassasiyet için ortam ve akışkan sıcaklığı +20 °C olarak öngörülmüştür.Bu hararetin üzerindeki akışkan ve ortam sıcaklıklarındaki sapma tam skalanın ±0.4 oranındadır.

Uygulama Alanları

  • Yağ veya su sıvı akışkan uygulamaları
  • Test ekipmanları, patlatma test cihazları
  • Yüksek basınç su jeti uygulamaları
  • Yüksek basınç temizlik sistemleri
  • Ultra yüksek basınç üretim işlemleri
