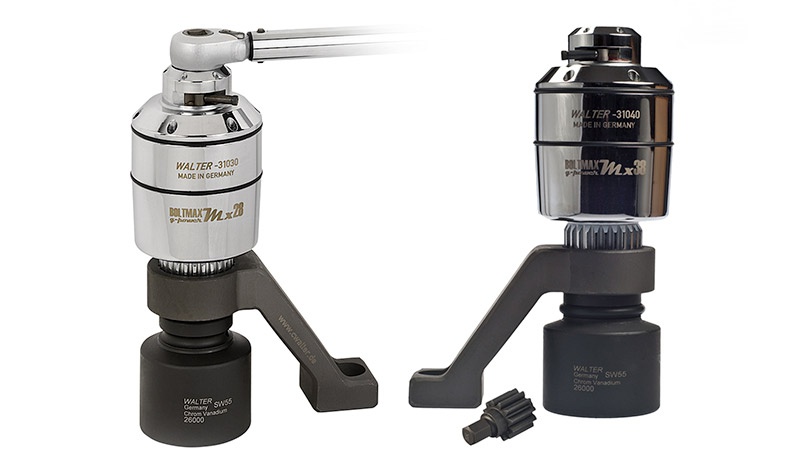

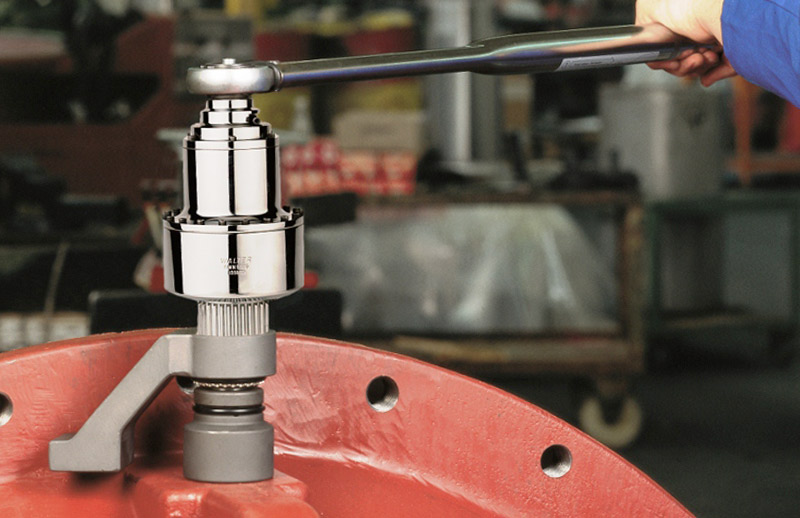

Walter Dikey Tip Mekanik Tork Arttırıcılar

[ 800 – 16000 Nm ]

  • Torklama hassasiyeti ±%5
  • 800 – 16000 Nm aralığında 8 model
  • Aktarım oran seçenekleri 3.5:1 ~ 75:1
  • Geri dönüş kilit sistemine sahiptir
  • Tek ve çok kademeli planet dişli sistemi
  • Hem sıkma ve sökme işlemlerinde kullanılır
  • İnce uzun gövdesiyle dar bölgeler için ideal
  • Geniş aksesuar ve farklı destek ayağı seçenekleri
  • Her türlü sanayi uygulamaları için önerilir
  • Türkiye’de garanti servis ve yedek parça hizmeti

Geri Dönüş Kilidi
2.800 N.m ve üzeri Boltmax mekanik tork artırıcıların tamamı geri dönüş kilitleriyle donatılmışlardır. Bu kilit sayesinde, tork artırıcı torkmetre ile elde edilen tork gücünü bu kullanıcıya hissettirmez. Ulaşılan tork değerinin geri itme gücü bu kilit sayesinde kontrol altına alınır. Bu özellik tork artırıcıya cırcır fonksiyonu kazandırır. Geri dönüş kilidi hem maksimum güvenlikli hem de ergonomik çalışma imkanı sağlar.

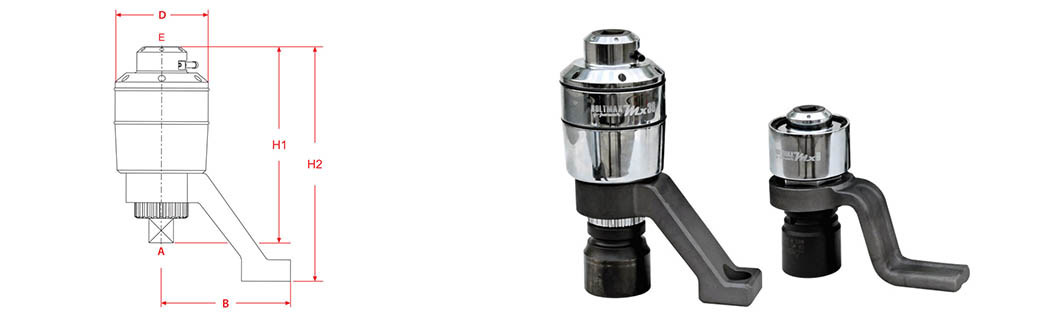

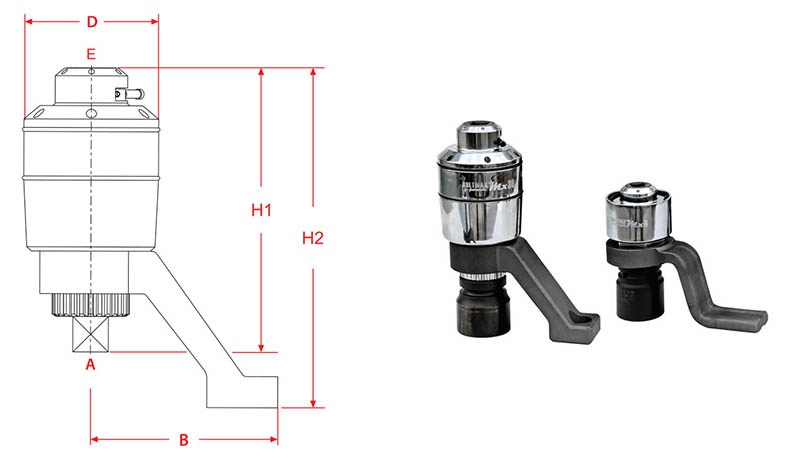

Parça Tork Aralığı Aktarım Oranı Kilit Giriş Çıkış Kare Ağırlık Ölçüler (mm)
No. N.m # # Inch Inch Kg A B C D
Mx8 800 3.5:1 – 1/2″ 3/4″ 1.3 65 105 132 130
Mx18 1800 3.6:1 – 3/4″ 1″ 3.0 90 150 188 132
Mx28 2800 13:1 RS 1/2″ 1″ 5.2 95 200 240 132
Mx38 3800 13:1 RS 1/2″ 1″ 5.2 95 200 240 132
Mx50 5000 17:1 RS 1/2″ 1.1/2″ 7.0 120 215 272 150
Mx80 8000 49:1 RS 1/2″ 1.1/2″ 11.5 132 268 344 200
Mx120 12000 58:1 RS 1/2″ 1.1/2″ 14.0 156 272 348 200
Mx160 16000 75:1 RS 1/2″ 2.1/2″ 26.0 215 292 370 225

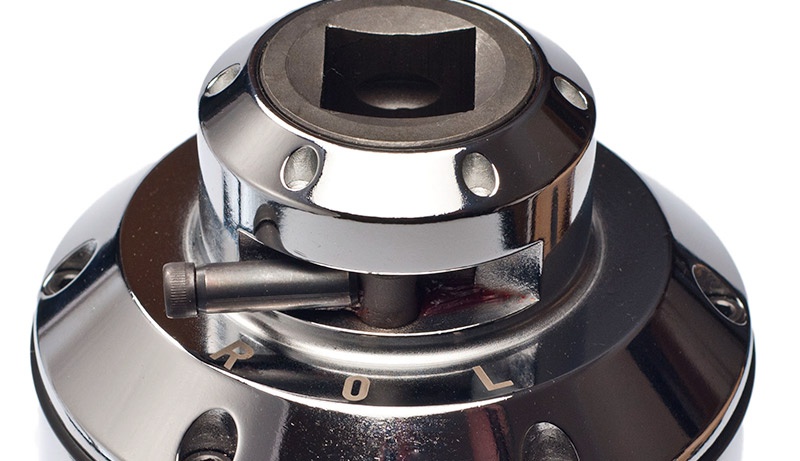

Yön Seçim Mandalı
MX serisi tork artırıcılarda yön seçim mandalı bulunur. Sökme veya sıkma işlemi bu mandal ile ayarlanır. Yönler L – 0 – R olarak işaretlenmiştir. Artırıcı R konumunda sıkma yönüne, L konumunda sökme yönünde çalışır. 0 konumu artırıcının her iki yöne çalışabildiği ancak geri dönüş kilidinin devre dışı kaldığı konumdur.

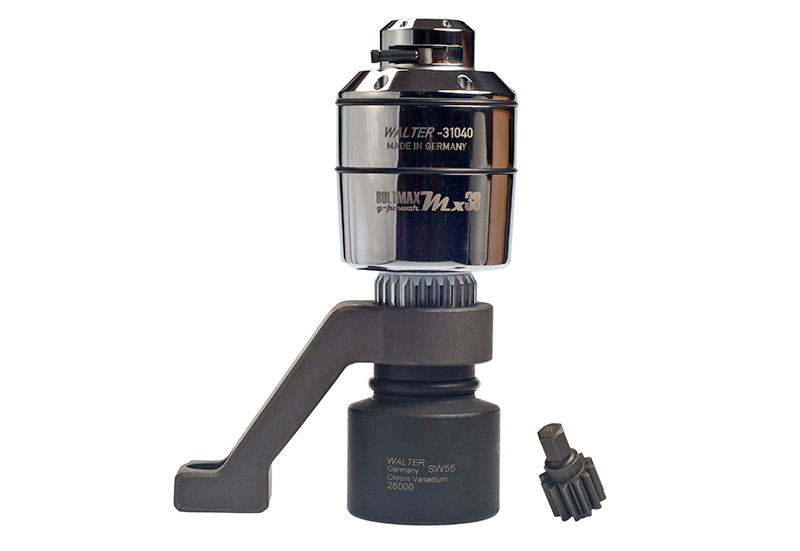

Destek Ayağı – Emniyet Şaftı
Boltmax tork artırıcılar bir adet açılı destek ayağı, bir adet emniyet şaftı dişlisi ile birlikte sevk edilir. Açılı destek ayağı torklama ortamlarının büyük bir bölümünde kullanıma elverişlidir. Bu ayağın uyumlu olmadığı torklama ortamları için özel destek ayağı istek üzerine temin edilir.

Emniyet şaft dişlisi, çoğaltıcıyı aşırı yüklemelere karşı korumak üzere tasarlanmıştır. Öngörülen maksimum giriş tork kuvvetinin aşılması durumunda bu dişli kırılarak artırıcı çalışmaz hale gelir. Bu sayede planet dişli sisteminin ana dişlilerinin hasar görmesi önlenmiş olur. Emniyet şaft dişlisi mekanik tork artırcıların hayat sigortasıdır.

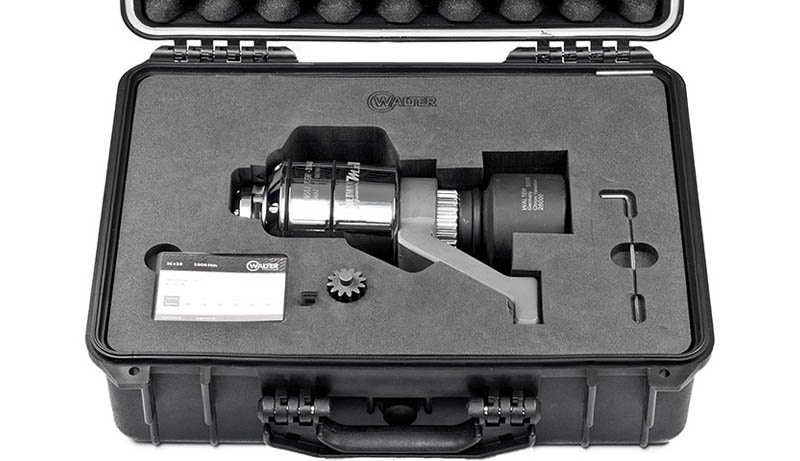

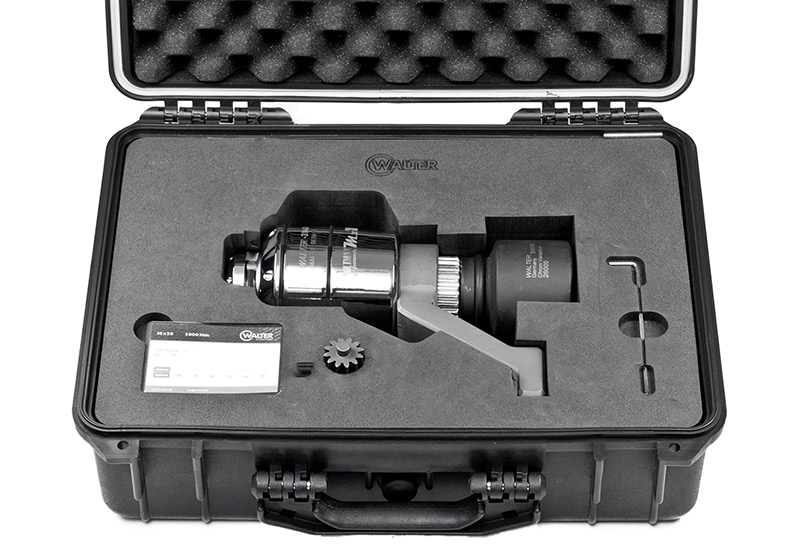

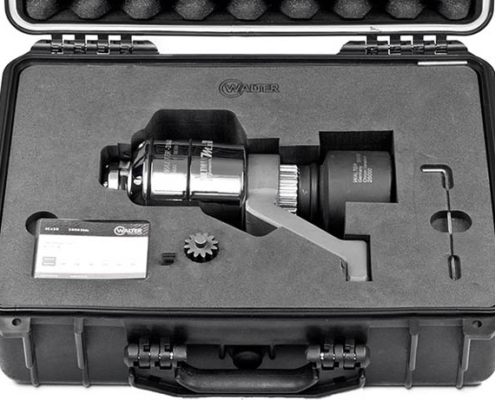

Sevkiyat İçeriği:

  • Mekanik artırıcı
  • Açılı Destek ayağı
  • 1 Adet emniyet şaft dişlisi
  • Kullanım kılavuzu
  • Kuvvet aktarım tablosu
  • Civata torklama tablosu
  • Plastik muhafaza çantası
