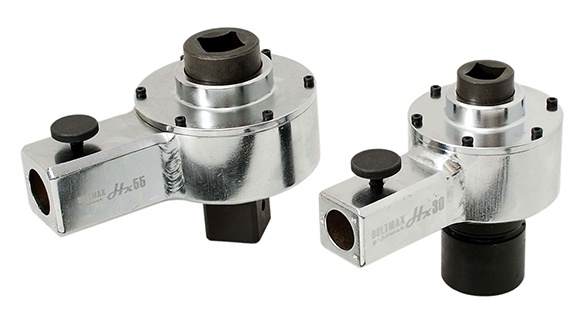

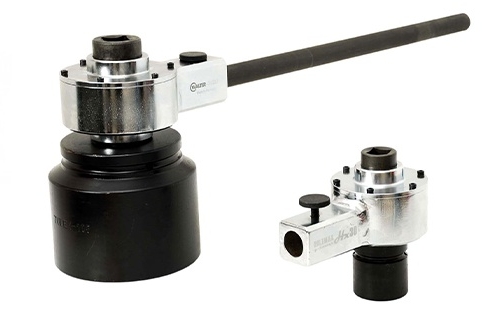

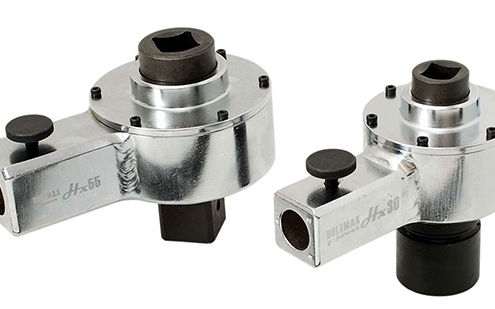

Walter Ultra Yassı Mekanik Tork Artırıcılar

[ 1400 – 5500 Nm ]

  • Torklama hassasiyeti ±%5
  • 1400 – 17.000 N.m aralığında 7 model
  • Aktarım oran seçenekleri 3.6:1 ~ 5.5:1
  • Tek kademeli planet dişli sistemi
  • Hem sıkma ve sökme işlemlerinde kullanılır
  • Küçük hacimli, güvenli ve ergonomik kullanım
  • Geniş aksesuar ve farklı destek ayağı seçenekleri
  • Her türlü sanayi uygulamaları için önerilir
  • Türkiye’de garanti servis ve yedek parça hizmeti

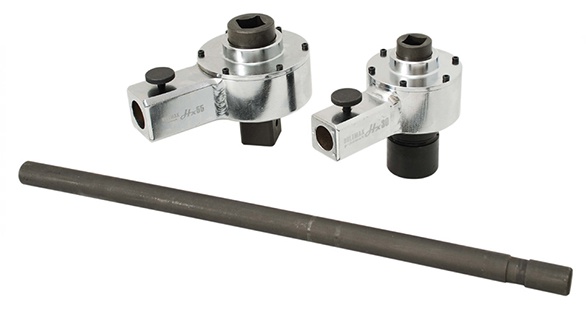

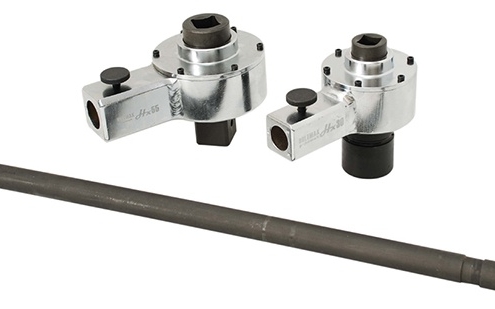

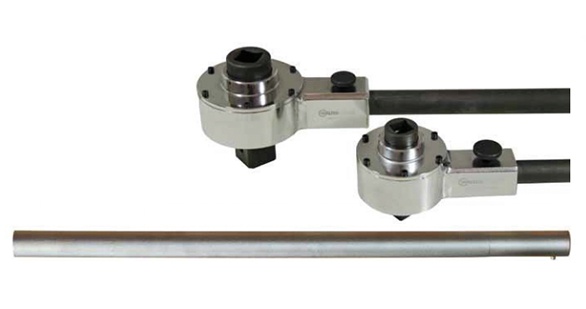

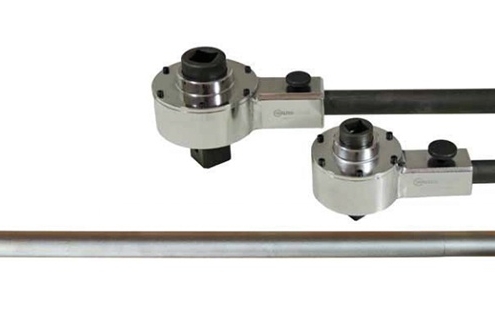

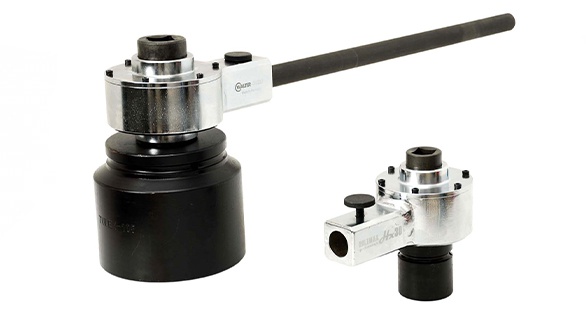

Entegre Destek Ayağı
RX serisi tork artırıcılar cihaza entegre, kullanım sırasında sökülüp takılabilen destek ayağı ile donatılmışlardır. Destek ayağı dolu malzemeden mamül çelik bir mildir. Torklama ortamının şartlarına göre aynı kalınlıkta daha kısa veya uzun mil kullanılabilir. Sevkiyat içeriğinde her cihazın kapasitesine göre belli uzunlukta destek ayağı mili bulunur.

Parça Tork Aralığı Aktarım Oranı Kilit Giriş Çıkış Kare Ağırlık Ölçüler (mm)
No. N.m # # Inch Inch Kg A B D
Hx14 1400 3.6:1 – 1/2″ 3/4″ 3.2 90 98 90
Hx14s 1400 3.6:1 – 3/4″ 3/4″ 3.2 90 98 90

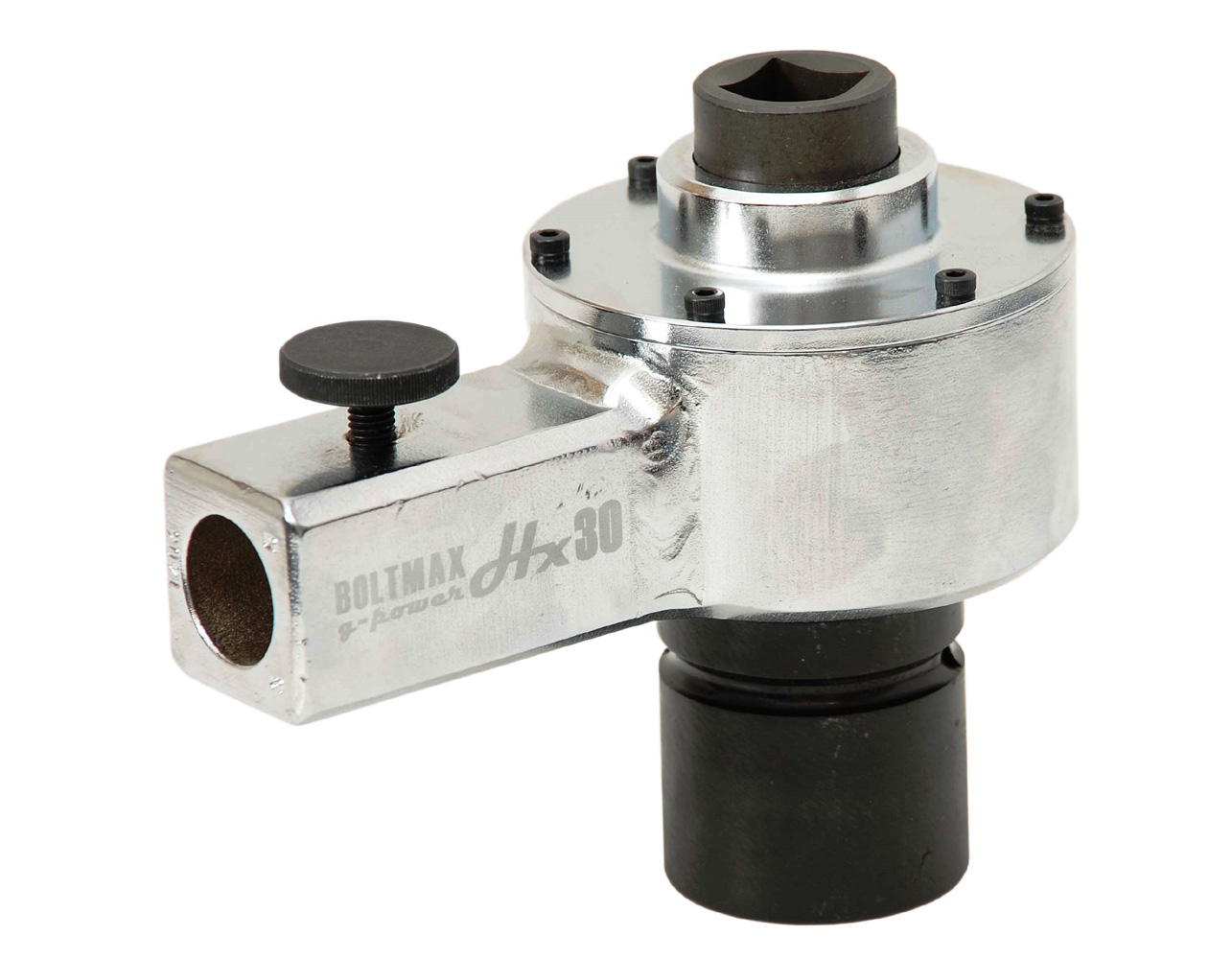

Hx30 3000 3.6:1 RS 3/4″ 1″ 6.9 95 113 95
Hx55 5500 3.6:1 – 1″ 1.1/2″ 6.4 120 140 120
Hx200 11000 4.2:1 – 1″ 1.1/2″ 21.0 165 195 685
Hx250 17000 5.5:1 – 1″ 2.1/2″ 33.0 216 184 835

Düşük Aktarım Oranı – Ultra Yassı Tasarım
RX serisi tork çoğaltıcılar tek kademeli planet dişli sisteminden oluşurlar. Bu tekli yapı aktarım oranının düşük olmasına neden olurken, diğer yandan yüksekliği minimum seviyede tutar. Ultra yassı tork artırıcı özelliği bu şekilde ortaya çıkar.

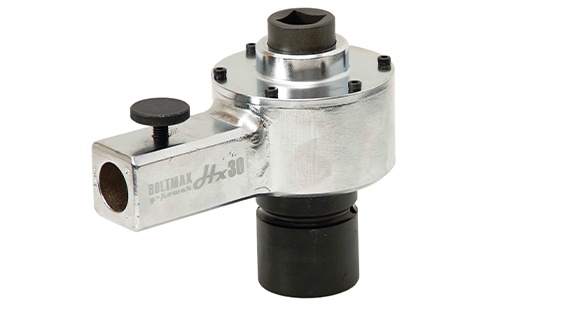

HX serisi aktarım oranları düşük olduğu için yüksek kapasiteli tork kollarıyla kullanılır. HX30 serisinde 3000 Nm tork değerine ulaşmak için 830 Nm lik bir giriş kuvvetine ihtiyaç duyulur.
HX serisi tork artırıcılar torklama alanının çok dar olduğu ve kullanıcının yüksek kapasiteli tork kolununun mevcut olduğu durumlarda tercih edilir.

Sevkiyat İçeriği:

  • Mekanik artırıcı
  • Seyyar destek mili
  • Kullanım kılavuzu
  • Kuvvet aktarım tablosu
  • Civata torklama tablosu
