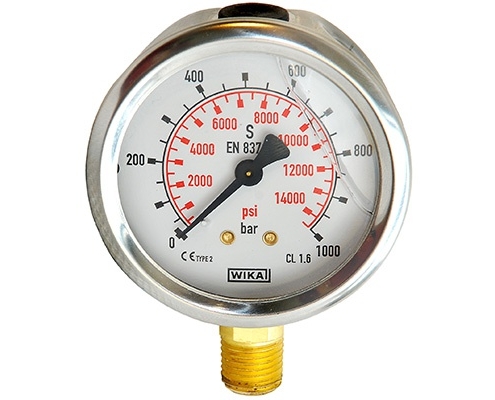

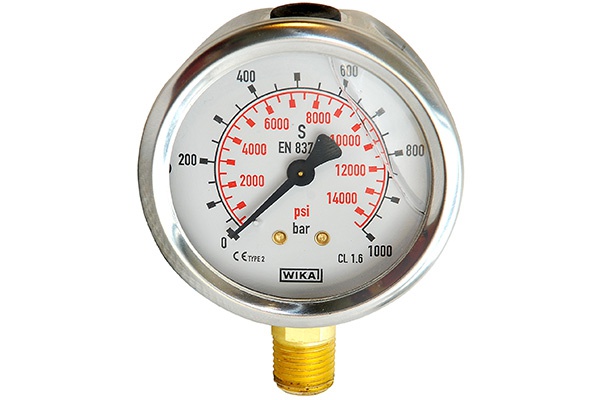

Wika 1000 Bar Manometre [ 1/4″ NPT – ø63mm – Class 1.6 ]

Wika 1000 Bar Manometreler
Wika 213.53 tasarımlı yüksek basınç manometrelerin gövde ve kapakları paslanmaz çelikten üretilmiştir. Akışkanın temas ettiği ölçüm organları bakır alaşımdır. 213.53 tip yay özellikli borulu bourdon tüplü manometreler EN837-1 normunun öngördüğü uluslararası kriteleri eksiksiksiz karşılar.

Bu serideki hassas manometleler 50, 63 ve 100 mm çaplarda sunulur. Ölçüm hassasiyetleri 50 ve 60 mm çaplarda Kl 1.6, çap 1 00mm de 1.0 seviyesindedir. Basınç ölçüm sırasındaki titreşimler önlemek amacıyla manometreler gliserin dolgulu olarak sevk edilir.

Wika manometreler emniyetli tasarımı ve %1 lik hassasiyet ölçüm kapasitesiyle üretim ve bakım endüstrisinde geniş bir kullanım alanı bulur.

Proses Bağlantıları:

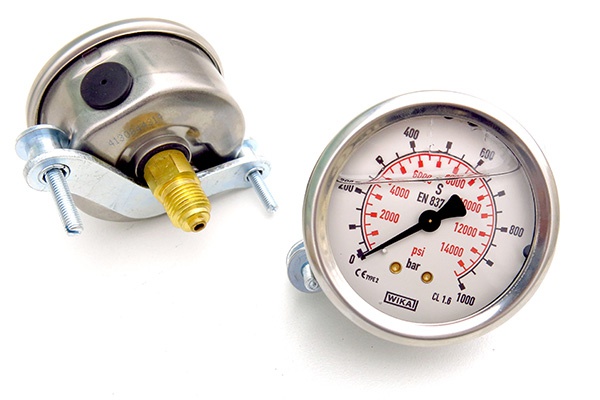

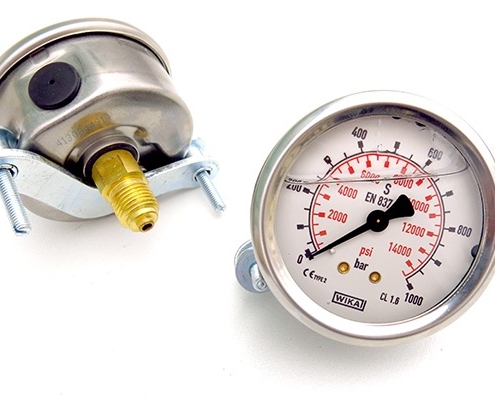

Wika manometreleri standart olarak G 1/4” veya G 1/2” alt ve arka bağlantı olarak bakır alaşımlı olarak sunulur. 1/4” NPT veya 1/2” NPT ölçüleri ile paslanmaz çelik bağlantılar opsiyonel olarak sunulur.

Önerilen Basınç Sınırlamaları

50, 63 mm çap manometrelerde;

Sabit basınçta skala değerinin %75

Değişken basınçta skala değerinin %60

Kısa süreli ve sabit basınç uygulamalarında skala değerinin %100

100 mm çaplı manometrelerde;

Sabit basınçlı uygulamalarda skala değerinin %100

Değişken basınçlı uygulamalarda skala değerinin %90

Müsaade Edilen Çalışma Sıcaklıkları

Depolama sıcaklığı : -40 … +60 °C

Dolgusuz manometrelerde akışkan çalışma sıcaklığı: +200 °C

Gliserin veya silikonlu yağ dolguluda akışkan çalışma sıcaklığı: +100 °C

Hararetin Ölçümlere Etkisi

Klass 1 hassasiyet için ortam ve akışkan sıcaklığı +20 °C olarak öngörülmüştür.

Bu hararetin üzerindeki akışkan ve ortam sıcaklıklarındaki sapma tam skalanın maks. ±% 0.4/10 K’sı

Kullanım Alanları

• Su, yağ ve gaz basıncı ölçümlerinde
• Yüksek basınç uygulamalarında

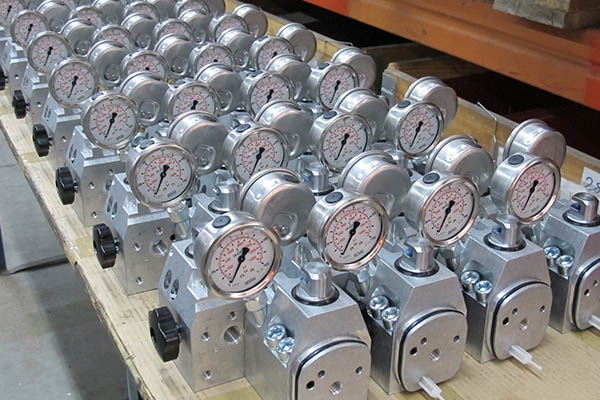

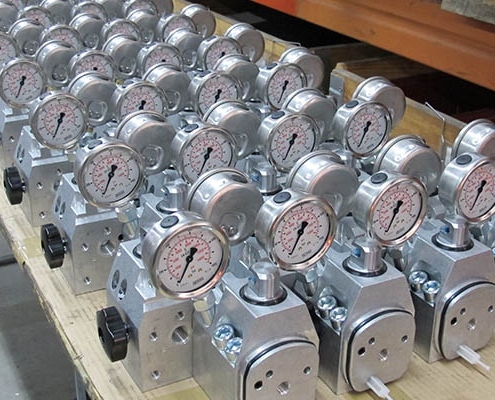

• Titreşim ve değişken basınçlı ortamlarda
• Test amacıya üretilen makinlarda
• Gemi imalt endüstrisinde,
• Hidrolik ekipmanlarda
